แต่ก่อนใช้เวลาในการเขียนมือนาน และเกิดความผิดพลาดบ่อย ชิ้นงานที่มีความซับซ้อนก็ไม่สามารถเขียนโปรแกรมได้ แต่ Software สามารถช่วยได้ เครื่อง CNC ที่มีอยู่ แท้จริงแล้วยังเพิ่มความสามารถในการกัดชิ้นงานได้ง่ายขึ้น และยังคงประสิทธิภาพ ไม่ว่าจะเป็น
- การล็อกองศาเพื่อเดินกัดชิ้นงาน
- กัดบนผิวชิ้นงานทรงกระบอก
- กัดชิ้นงานแบบต่อเนื่องทั้งสี่แนวแกนพร้อมกัน
- เก็บผิวชิ้นงานรอบแกนหมุนของ Rotary รองรับการทำงานกับชิ้นงานที่มีรูปแบบที่หลากหลาย
- สร้างทางเดินของเครื่องมือตัด (Toolpath) ในการกัดหยาบชิ้นงานตาม Model 3D ในรูปทรงต่างๆ
- เช็คความถูกในการทำงานของเครื่องจักรและสามารถเช็คการชนของอุปกรณ์ต่างๆของเครื่องจักรได้
ในปัจจุบันเครื่อง Machining Center อีกหนึ่งรูปแบบที่ยังได้รับความนิยมในอุตสาหกรรมนั่นก็ คือ Machining Center 4-Axis Milling โดยเครื่องจักรรูปแบบนี้จะรองรับการทำงานที่หลากหลายมากกว่าเครื่องจักร Machining Center 3-Axis และมูลค่าของชิ้นงานที่ได้ออกมาจะมีมูลค่าต่อหน่วยสูงกว่า เนื่องจากชิ้นงานจะมีความซับซ้อนและมีเงื่อนไข ขั้นตอนการผลิตชิ้นงานที่ไม่สามารถทำงานบนเครื่องจักร Machining Center 3-Axis ได้ โดยเครื่องจักรรูปแบบนี้จะมีแกนที่สี่สำหรับทำงานร่วมกับ Rotary ตามภาพที่ 1.1

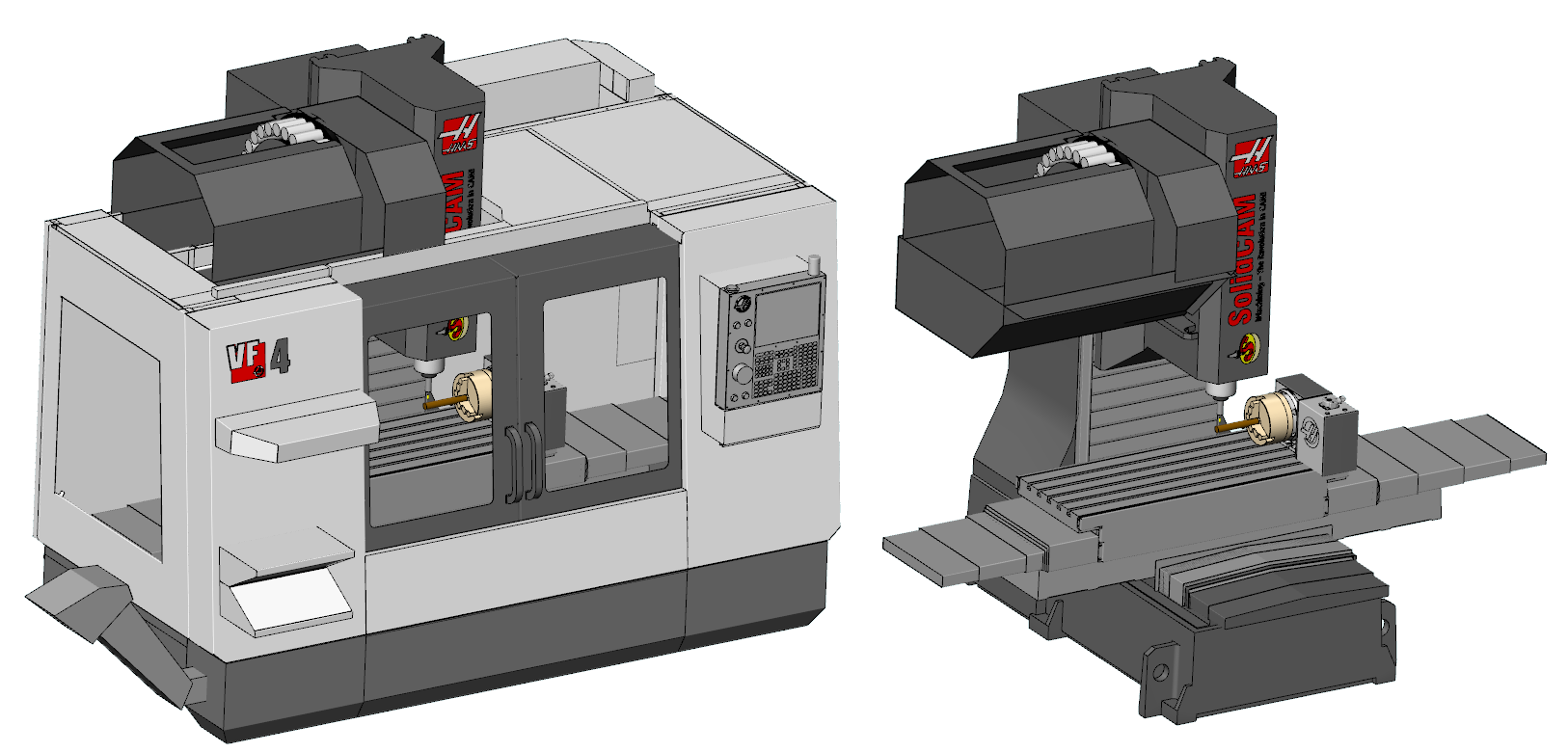

ภาพที่ 1.1 ตัวอย่างเครื่องจักร Machining Center 4-Axis
โดยเครื่องรูปแบบนี้จะรองรับการทำงานแบบ 4-Axis Indexial และ 4-Axis Simultaneous ขึ้นอยู่กับความสามารถของเครื่องจักรที่นำมาใช้งาน และในการดึงประสิทธิภาพของเครื่องจักรประเภทนี้ออกมาใช้งานให้เต็มประสิทธินั้นซอฟต์แวร์ SolidCAM มีเครื่องมือรองรับการใช้งานกับเครื่องจักรรูปแบบนี้ไว้อย่างครบถ้วนโดยมีความสามารถต่างๆ ดังต่อไปนี้
SolidCAM 4-Axis Indexial ความสามารถนี้ใช้สำหรับล็อกองศาเพื่อเดินกัดชิ้นงานในตำแหน่งที่ต้องการในแนวการหมุนของ Rotary โดยเงื่อนไขนี้สามารถใช้งานร่วมกับความสามารถพื้นฐานต่างๆ ได้ เช่น SolidCAM 2.5D, 3D HSR-HSM-HSS
ภาพที่ 1.2 ภาพตัวอย่าง SolidCAM 4-Axis Indexial ใช้งานร่วมกับ 2.5D Operation
ภาพที่ 1.3 ภาพตัวอย่าง SolidCAM 4-Axis Indexial ใช้งานร่วมกับ 3D HSR-HSM-HSS Operation
SolidCAM 4-Axis Wrap ความสามารถนี้ใช้สำหรับเดินกัดบนผิวชิ้นงานทรงกระบอกโดยทำมุมตั้งฉากรอบแกนหมุนของ Rotary โดยความสามารถนี้จะใช้งานร่วมกับ SolidCAM 2.5D Operation ที่มีการกำหนดเส้นขอบเขตในการกัดงานและความลึกคงที ตามตัวอย่างภาพที่ 1.4
ภาพที่ 1.4 ภาพตัวอย่าง SolidCAM 4-Axis Warp ใช้งานร่วมกับ 2.5D Operation
SolidCAM 4-Axis Simultaneous ความสามารถนี้เป็นการเดินกัดชิ้นงานแบบต่อเนื่องทั้งสี่แนวแกนพร้อมกัน โดยใช้กัดชิ้นในแนวการหมุนของ Rotary โดยที่ชิ้นงานไม่จำเป็นต้องเป็นชิ้นงานทรงกระบอกความสามารถนี้จะทำงานบนผิว Surface ที่เลือกเป็นหลักและสามารถทำงานกับชิ้นงานที่มีรูปทรงที่หลากหลาย และสามารถปรับตั้งมุมเอียงของ Tool เพื่อลงไปกัดชิ้นงานในตำแหน่งที่เป็นผิว Under Cut ต่างๆ ของชิ้นงาน ตามตัวอย่างภาพที่ 1.5
ภาพที่ 1.5 ภาพตัวอย่างคำสั่ง SolidCAM 4-Axis Simultaneous
SolidCAM Rotary Finishing 4-Axis ความสามารถนี้ใช้สำหรับเดินเก็บผิวชิ้นงานรอบแกนหมุนของ Rotary รองรับการทำงานกับชิ้นงานที่มีรูปแบบที่หลากหลาย โดยจะทำงานบนชิ้นงาน 3D Model ทำให้ง่ายในการใช้งานคำสั่งนี้และจะมีประสิทธิภาพมากกับการทำงานกับชิ้นงานที่เป็นผิวนูนต่ำ ตามตัวอย่างภาพที่ 1.6
ภาพที่ 1.6 ภาพตัวอย่างคำสั่ง SolidCAM Rotary Finishing 4-Axis
SolidCAM Rotary Machining คำสั่งนี้สามารถสร้างทางเดินของเครื่องมือตัด (Toolpath) ในการกัดหยาบชิ้นงานตาม Model 3D ในรูปทรงต่างๆ ตามแนวทิศทางการหมุนของ Rotary ได้อย่างง่ายดายและมีความรวดเร็วในการทำโปรแกรมของผู้ใช้งาน ตามตัวอย่างภาพที่ 1.7 และคำสั่งนี้สามารถใช้เก็บผิว Finishing ใช้สำหรับเก็บผิวผนังที่มีองศาผิวสูงๆ จะมีประสิทธิภาพ
ภาพที่ 1.7 ภาพตัวอย่างคำสั่ง SolidCAM Rotary Machining
SolidCAM Machine Simulation ในการทำงานกับเครื่องจักรมากกว่า 3 แกน SolidCAM จะมี Machine Simulation สำหรับเช็คความถูกในการทำงานของเครื่องจักรและสามารถเช็คการชนของอุปกรณ์ต่างๆ ของเครื่องจักรได้ ตามภาพตัวอย่างที่ 1.8
ภาพที่ 1.8 ภาพตัวอย่าง Machine Simulation
จากความสามารถต่างๆของ SolidCAM 4-Axis Milling จะช่วยให้ผู้ใช้งานที่ทำงานกับเครื่อง Machining Center 4-Axis Milling สามารถดึงประสิทธิภาพของเครื่องจักรออกมาใช้งานได้อย่างเต็มประสิทธิภาพ และยังช่วยให้ผู้ใช้งานสามารถทำงานได้สะดวกและรวดเร็วมากยิ่งขึ้นจากคำสั่งต่างๆ ที่ SolidCAM มีไว้ให้ใช้งาน
