GOM Scan 1 สแกน 3 มิติ - The next small thing

GOM Scan 1

GOM Scan 1 เครื่องสแกน 3 มิติแบบพกพา ใช้งานง่าย ความละเอียดสูง ด้วยขนาดกะทัดรัด สามารถวัดชิ้นส่วนขนาดเล็กอย่างรวดเร็ว มาพร้อมกับ GOM Inspect Suite ที่ช่วยให้คุณวิเคราะห์ข้อมูล 3 มิติได้อย่างง่ายดายและรวดเร็ว

The new GOM Scan 1 sensor opens up new possibilities.

เครื่องสแกน 3 มิติ แบบพกพา ใช้งานง่าย ความละเอียดสูง

Overview

GOM Scan 1  เครื่องสแกน 3 มิติ แบบพกพา ใช้งานง่าย ความละเอียดสูง ด้วยขนาดกะทัดรัด มีน้ำหนักเพียง 2.5 Kgs. สามารถวัดชิ้นส่วนขนาดเล็กอย่างรวดเร็วแม้ในพื้นที่จำกัด มาพร้อมกับ GOM Inspect Suite ที่ช่วยให้คุณวิเคราะห์ข้อมูล 3 มิติได้อย่างง่ายดายและรวดเร็ว ช่วยให้คุณวัดชิ้นงานได้หลากหลายขนาด โดย Volumes ของการสแกนมีให้เลือกถึงสามเลนส์คือ 100 มิลลิเมตร 200 มิลลิเมตร และ 400 มิลลิเมตร

จุดเด่นของ GOM Scan 1

GOM Scan 1 : A powerful 3D scanner ความละเอียดในการวัดสูง เหมาะสำหรับทุกการใช้งาน
A powerful 3D scanner ( ความละเอียดในการวัดสูง เหมาะสำหรับทุกการใช้งาน )

ด้วยเทคโนโลยีแสงสีฟ้าของ GOM (GOM’s Blue Light Technology) ไปจนถึงหลักการของกล้องสเตอริโอ จึงสามารถสแกนพื้นผิวของวัตถุที่แตกต่างกันได้อย่างรวดเร็วและแม่นยำสูง

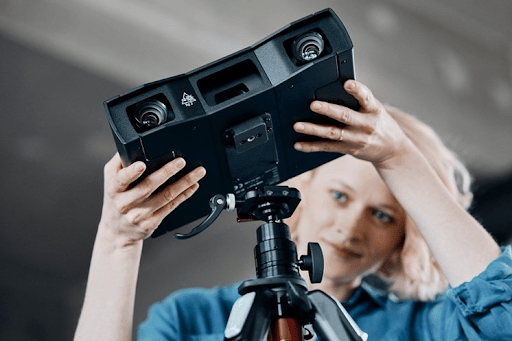

GOM Scan 1 : Small, mobile and super easy to use หนักเพียง 2.5 kg. ใช้งานสะดวก พกพาสบาย
Small, mobile and super easy to use  (หนักเพียง 2.5 kg. ใช้งานสะดวก พกพาสบาย)

ด้วยน้ำหนักเพียง 2.5 Kg. จึงช่วยให้สะดวกในการพกพา กะทัดรัดและเบา สามารถเคลื่อนย้ายได้ง่าย เหมาะสำหรับ
– การวัดชิ้นส่วนขนาดเล็กถึงขนาดกลาง
– วัดชิ้นงานได้ถึงแม้ท่านจะมีในพื้นที่ในการวัดที่จำกัดมาก

GOM Scan 1 : Fast and precise ได้ผลการวัดรวดเร็วและง่ายดาย
Fast and precise (ได้ผลการวัดรวดเร็วและง่ายดาย)

ด้วยซอฟต์แวร์ GOM Inspect ช่วยให้คุณสามารถเปรียบเทียบผลวัดระหว่างชิ้นงานในแบบ CAD และชิ้นงานจริงได้ จึงทำให้การวิเคราะห์ได้อย่างรวดเร็วและรายงานผลได้อย่างง่ายดาย

GOM Scan 1 : Precision in all lighting conditions: GOM’s Blue Light Technology ตรวจวัดได้อย่างแม่นยำ ในทุกสภาพแสง
Precision in all lighting conditions: GOM’s Blue Light Technology (ตรวจวัดได้อย่างแม่นยำ ในทุกสภาพแสง)

ด้วยเซ็นเซอร์ทำงานร่วมกับแสงสีน้ำเงินในแถบความถี่แคบ จึงสามารถกรองแสงที่รบกวนระหว่างการรับภาพได้ จึงสามารถวัดค่าได้ในเวลาอันสั้น ทำให้แสงที่รบกวนต่าง ๆ ถูกกรองออกไปในขั้นตอนการถ่ายภาพ ทำให้การวัดค่ามีความแม่นยำและเที่ยงตรงสูงโดยไม่สนใจสภาพแสงในขณะนั้น ซึ่งเราเรียกเทคโนโลยีนี้ว่า GOM’s Blue Light Technology

GOM Scan 1 : Get there fast with fringe projection สแกนเก็บรายละเอียดเร็วรวด ไปกับ ด้วยฉายแสงเส้นตรงลงบนชิ้นงาน
Get there fast with fringe projection สแกนเก็บรายละเอียดเร็วรวด ไปกับ ด้วยฉายแสงเส้นตรงลงบนชิ้นงาน (Fringe Projection)

“เทคโนโลยีแบบกล้องด้วยหลักการฉายแสงเป็นเส้นตรงไปบนชิ้นงาน” ข้อดีคือการใช้แสงสีฟ้าที่สามารถสแกนเก็บผิวได้หมด ด้วยอุปกรณ์ที่ส่งสัญญาณแบบคลื่นความถี่แคบ (Narrowband) เพียงไม่กี่วินาที และทำงานควบคู่กับกล้องสองตัว ซ้าย-ขวา รับสัญญาณพร้อมกันทั้งแสงและภาพ ตามทฤษฏีผู้ริเริ่มเทคโนโลยี GOM สเตอริโอ

GOM Scan 1 : Prepare to print with intelligent mesh editing การเตรียมไฟล์ สำหรับงานพิมพ์ 3 มิติได้อย่างง่ายดาย
Prepare to print with intelligent mesh editing (การเตรียมไฟล์ สำหรับงานพิมพ์ 3 มิติได้อย่างง่ายดาย)

GOM Inspect Suite ช่วยให้ไฟล์งานสแกนที่ได้มีคุณภาพและความละเอียดสูง ช่วยให้ผิวงานสแกนเรียบเนียน ทั้งนี้ยังมีฟังก์ชั่นช่วยปรับแต่งผิว ซ่อมผิวสแกน เจาะรู  ตัดผิว หรือแยกส่วนโค้งได้ และสามารถส่งไฟล์ไปยังเครื่องพิมพ์สามมิติได้ในทันที จึงช่วยให้ท่านสร้างชิ้นงานต้นแบบได้อย่างรวดเร็ว

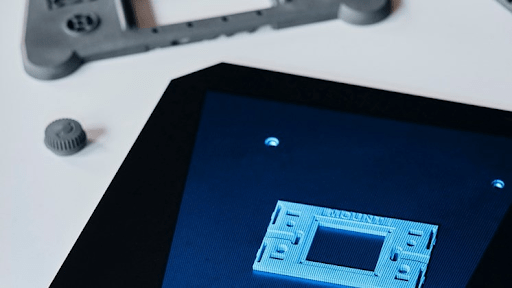

GOM Scan 1 : Choose your measuring volume เลือกช่วงการวัดได้หลากหลาย
Choose your measuring volume (เลือกช่วงการวัดได้หลากหลาย)

ด้วยลักษณะการใช้งานที่ต่างกันในความหลากหลายในเรื่องการวัดตามขนาดชิ้นงาน ดังนั้นจึงมี MV ให้เลือกใช้งานได้ถึง 3 แบบ คือ MV 100, MV 200 และ MV 400 จึงเหมาะกับการตรวจวัดชิ้นงานที่มีขนาดเล็กๆ จนถึงขนาดกลาง

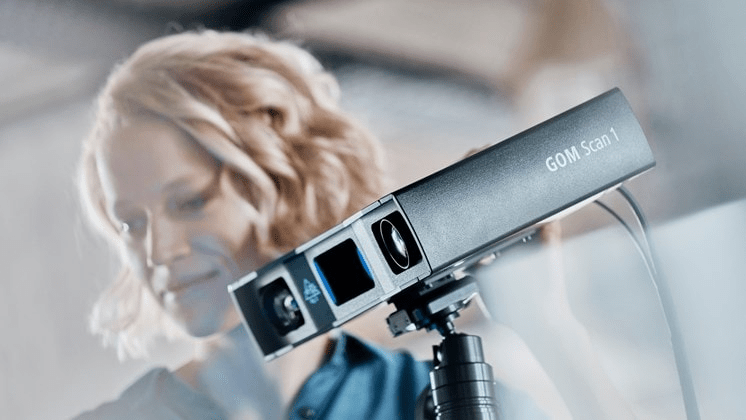

GOM Scan 1 : A self monitoring system for real life issues ตรวจสอบได้เองในทุกปัญหาด้านการตรวจวัด
A self monitoring system for real life issues (ตรวจสอบได้เองในทุกปัญหาด้านการตรวจวัด)

ด้วยหลักการของ Stereo Camera เซ็นเซอร์จะรับรู้การเปลี่ยนแปลงของสภาพแวดล้อมระหว่างการทำงานและสามารถชดเชยการเปลี่ยนแปลงเหล่านี้ได้ มีการตรวจสอบสถานะของเซ็นเซอร์อย่างต่อเนื่อง จึงได้ข้อมูลที่มีคุณภาพตรงตามมาตรฐานการออกแบบและอุตสาหกรรม รองรับงานต่างๆ เช่น
– การพิมพ์ 3 มิติ
– การสร้างภาพ 3 มิติ และวิศวกรรมย้อนกลับ
– สร้างโมเดล 3 มิติ
– พัฒนาสินค้าใหม่

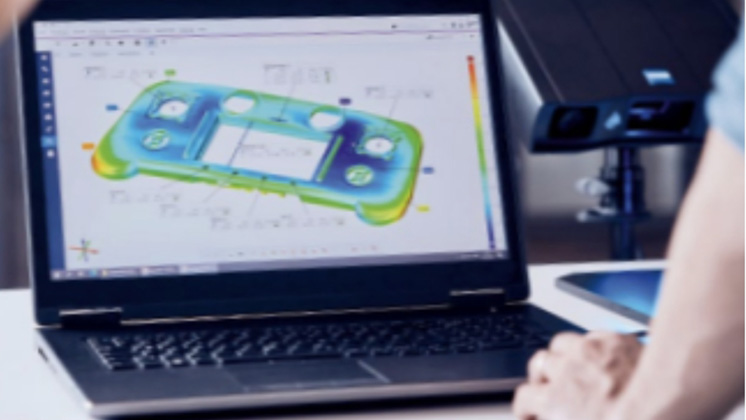

GOM Scan 1 : Making quality visible คุณภาพที่จับต้องได้
Making quality visible (คุณภาพที่จับต้องได้)

GOM Inspect Suite ซอฟต์แวร์ที่ช่วยให้คุณได้ข้อมูลการวัดที่แม่นยำและครอบคลุม ช่วยให้ตรวจสอบชิ้นส่วน 3D ทำได้ง่ายขึ้น และสามารถเปรียบเทียบ 3D CAD ไฟล์ กับพื้นผิวที่ได้รับการตรวจสอบได้อย่างง่ายดายและสร้างรายงานได้มีประสิทธิภาพ

Applications

GOM Scan 1 : Application Capture and create

Capture and create

มาพร้อมกับ GOM Inspect รองรับงานต่างๆ เช่น ไฟล์การพิมพ์ 3 มิติ (3D printing) โมเดล 3 มิติของชิ้นส่วน และเตรียมพร้อมในส่วนวิศวกรรมย้อนกลับ (reverse engineering) โดยสามารถจับภาพได้อย่างง่ายดาย มีคุณภาพสูงได้ในระยะเวลาสั้นๆ โดยเครื่องสแกนจะทำการจัดและเชื่อมโยงข้อมูลในลักษณะข้อมูลแบบ 3D ของตัวชิ้นงานได้อย่างรวดเร็วและแม่นยำ อีกทั้งยังมีความสามารถด้านการแก้ไขเมช (Mesh) ที่ช่วยให้คุณสามารถแก้ไขชิ้นงาน สร้างชิ้นงาน 3 มิติที่มีความละเอียดสูงได้อย่างแม่นยำ อีกทั้งยังสามารถพัฒนาผลิตภัณฑ์ได้ตรงตามมาตรฐานอุตสาหกรรมได้อย่างรวดเร็ว

Measure and inspect

มาพร้อม GOM Inspect ที่เป็นซอฟต์แวร์ที่ช่วยสนับสนุนการทำงานทั้งหมดของคุณ อาทิ

  • ได้ผลลัพธ์การวัดที่แม่นยำและครอบคลุม
  • ทำให้การตรวจสอบชิ้นส่วนทำได้อย่างง่ายดาย
  • เปรียบเทียบพื้นผิวและส่วนการตรวจสอบได้รวดเร็วแม่นยำ
  • การวิเคราะห์ขนาดตามรูปแบบดรออิ้ง 2 และ 3 มิติ
  • สร้างรายงานได้อย่างง่ายดายและมีประสิทธิภาพ
  • ไม่จำกัด License ในการใช้งานพื้นฐาน ใช้งานฟรี
GOM Scan 1 : Application Measure and inspect
GOM Scan 1 : Application Tools to support you

Tools to support you

มาพร้อมกับอุปกรณ์เสริมที่ช่วยให้คุณทำงานได้ง่ายและมีประสิทธิภาพมากขึ้น

  • GOM ROT 350 ถาดหมุนอัตโนมัติ อำนวยความสะดวกในกระบวนการสแกนของคุณ โดยใช้งานร่วมกับ Desk Stand หรือ ขาตั้งกล้อง ให้คุณสามารถสแกนได้อย่างง่ายดาย พกพาไปทุกที่ที่คุณต้องการสแกน

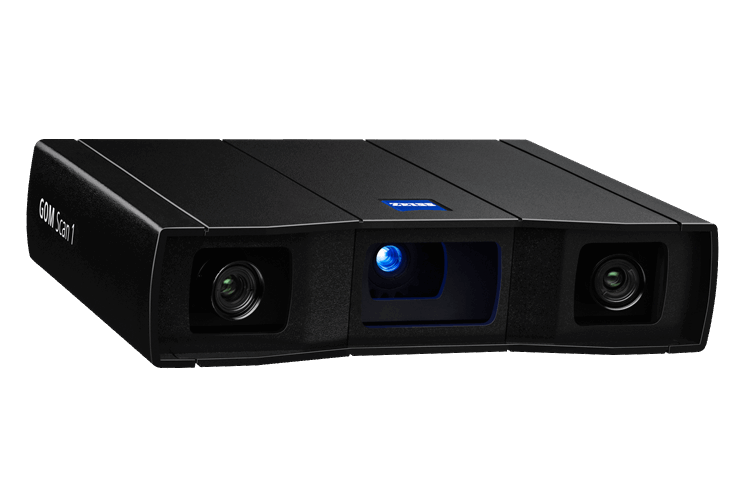

Specifications

GOM Scan 1 (100) GOM Scan 1 (200) GOM Scan 1 (400)
Points per scan 6 million 6 million 6 million
Point distance 0.037 mm 0.060 mm 0.129 mm
Measuring area 100 x 65 mm² 200 x 125 mm² 400 x 250 mm²
Working distance 400 mm 450 mm 500 mm
Light source LED LED LED
Weight approx. 2,5 kg approx. 2,5 kg approx. 2,5 kg
Dimensions 290 x 215 x 80 mm³ 290 x 215 x 80 mm³ 290 x 215 x 80 mm³
Cable length 5 m 5 m 5 m
Connection USB 3 USB 3 USB 3
Operating system Windows 10 Windows 10 Windows 10
Software GOM Inspect GOM Inspect GOM Inspect
GOM Scan 1 Specifications
