SOLIDWORKS Plastics
SOLIDWORKS Plastics ฉีดพลาสติก เป็นการจำลองตั้งแต่กระบวนการออกแบบและลักษณะการไหลของพลาสติก ในระหว่างกระบวนการฉีดพลาสติก จึงช่วยให้การออกแบบชิ้นงานพลาสติก แม่พิมพ์ฉีดพลาสติก ได้มีประสิทธิภาพมากขึ้น
SOLIDWORKS Plastics คือ ซอฟต์แวร์จำลองการ ฉีดพลาสติก ตั้งแต่กระบวนการออกแบบ และจำลองลักษณะการไหลของพลาสติก สามารถประเมินได้ว่าชิ้นงานที่ออกแบบไปจะเกิดปัญหาอะไรได้บ้างเมื่อทำการผลิตเป็นชิ้นงานจริง

วิเคราะห์ปัญหาในการฉีดพลาสติกเบื้องต้น
ที่ SOLIDWORKS Plastics ประเมินได้ก่อนการผลิตจริง

การเกิดรอยยุบ (Sink mark)

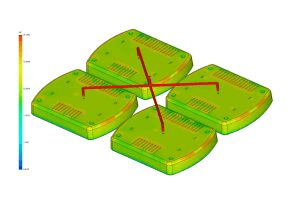

การหล่อเย็น (Cooling Analysis)

การฉีดไม่เต็ม (Shot short)

กการเกิดรอยประสานบนชิ้นงาน (Weld line)

การเกิดฟองอากาศในชิ้นงาน (Air trap)

การหดตัวของชิ้นงาน (Shrinkage study)
SOLIDWORKS Plastics มี 3 แพคเกจ ดังนี้
แพคเกจที่ 1 : SOLIDWORKS Plastics Standard
คือ ซอฟต์แวร์ที่ช่วยในการประเมินคุณภาพ งานฉีดขึ้นรูปพลาสติก (plastics injection molding) เหมาะสำหรับการใช้ในการวิเคราะห์เพื่อออกแบบชิ้นส่วนต่างๆของพลาสติกเบื้องต้น ทั้งยังช่วยปรับปรุงคุณภาพชิ้นงานก่อนการผลิต ทำให้ท่านสามารถนำผลิตภัณฑ์ออกสู่ตลาดได้อย่างรวดเร็ว
ความสามารถของ SOLIDWORKS Plastics Standard
- Surface & Solid Mesh
- Filling & Short Shots (ฉีดไม่เต็ม)
- Weldlines (รอยประสาน รอยเชื่อม บนชิ้นงาน)
- Sink Marks (รอยยุบบนชิ้นงาน)
- Air Traps (ฟองอากาศในชิ้นงาน)
- Multiple Gates (ตำแหน่งทางเข้าของน้ำพลาสติก


แพคเกจที่ 2 : SOLIDWORKS Plastics Professional
เพิ่มความสามารถจากแพ็กเกจ Standard เหมาะสำหรับ นักออกแบบแม่พิมพ์ (Mold Designer) และผู้ผลิตแม่พิมพ์ (Mold Makers) ช่วยให้ท่านเพิ่มประสิทธิภาพการออกแบบแม่พิมพ์ การปรับแม่พิมพ์ได้โดยไม่ต้องเสียค่าใช้จ่ายในการออกแบบแม่พิมพ์ซ้ำ
ความสามารถของ SOLIDWORKS Plastics Professional
- Gas-Injection & Valve Gates
- Multi-cavity
- Runner Balancing
- Co-Injection
- Insert overmolding
- Shrinkage
- Stress Export
- Fibers & Birefringence
- Symmetry Boundary
- Venting Analysis
- Cycle Time
- Runner Wizard

แพคเกจที่ 3 : SOLIDWORKS Plastics Premium
เพิ่มความสามารถจากแพ็กเกจ Professional เหมาะสำหรับนักออกแบบแม่พิมพ์ (Mold Designers) ผู้ผลิตแม่พิมพ์ (Mold Makers) และวิศวกรมืออาชีพที่ต้องการวิเคราะห์แบบขั้นสูง (CAE Analysts)
ความสามารถของ SOLIDWORKS Plastics Premium
- ออกแบบและวิเคราะห์ Cooling Line Layout ของแม่พิมพ์งานฉีดพลาสติก
- สามารถจําลองระบบหล่อเย็นของแม่พิมพ์งานฉีดพลาสติกได้
- ช่วยปรับปรุงการออกแบบระบบหล่อเย็น(Cooling Systems) ให้ได้ระยะเวลาหล่อเย็นสั้นที่สุด เพื่อช่วยลดต้นทุนในการผลิต
- สามารถแสดงผลการวิเคราะห์ช่วง Filling, Packing และCooling stage ได้อย่างแม่นยำ
- สามารถแสดงผลการบิดตัวและเสียรูปได้ (Part warpage)

ประโยชน์ของ SOLIDWORKS Plastics
ช่วยให้คุณลดการลงทุนเรื่องทำ Prototype , time, manhour material โดยมีฐานข้อมูลวัสดุให้เลือกใช้งานสี่พันกว่าชนิด ความสุดคุ้มในการมีเครื่องมือในการปรับเปลี่ยน Model ได้เอง ลดเวลาในการส่งข้อมูลไปกลับจากเขียนแบบไปสู่การวิเคราะห์ใช้งานง่ายไม่จำเป็นต้องสร้างชิ้นส่วนของแม่พิมพ์

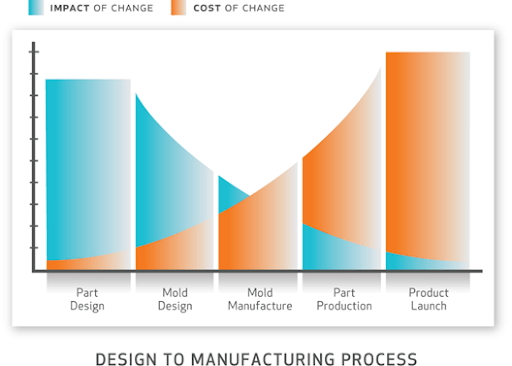

กราฟ : แสดงการเปรียบเทียบให้เห็นถึงค่าใช้จ่ายในการผลิตชิ้นส่วนพลาสติกที่เกิด ทั้ง 2 แบบ

จากรูปจะเห็นได้ว่า ถ้ามีการนำโปรแกรม SOLIDWORKS Plastics มาช่วยในกระบวนการออกแบบ พบว่าต้นทุนจะสูงกว่าที่ไม่มีโปรแกรมเยอะมาก เพราะจะต้องมีการลงทุนในเรื่องของโปรแกรม คน และเวลา เข้าไป แต่เมื่อผ่านไปยัง Process อื่นๆ ต้นทุนก็จะลดลงมาเรื่อยๆ เพราะตัวโปรแกรมจะเข้ามาตรวจสอบปัญหาที่จะเกิดขึ้นจากการออกแบบชิ้นงาน การออกแบบแม่พิมพ์ SOLIDWORKS Plastics จึงช่วยให้คุณสามารถประเมินความสามารถในการผลิตของแม่พิมพ์พลาสติกได้ตั้งแต่การออกบแบบ จึงทำให้ผลิตภัณฑ์ของมีคุณภาพสูงสุด และสามารถนำผลิตภัณฑ์ออกสู่ตลาดได้อย่างรวด
เปรียบเทียบ SOLIDWORKS Plastics แต่ละแพคเกจ | |||
รายละเอียดความสามารถแต่ละแพคเกจ | ![]() |
![]() |
![]() |
Design Data Reuse | ![]() |
![]() |
![]() |
Materials Database | ![]() |
![]() |
![]() |
Meshing | ![]() |
![]() |
![]() |
Parallel Computing (Multi-core) | ![]() |
![]() |
![]() |
Filling Phase (1st Stage Injection) | ![]() |
![]() |
![]() |
Automatic Gate Location(s) | ![]() |
![]() |
![]() |
Instantaneous Fill Time Plot | ![]() |
![]() |
![]() |
Sink Mark Analysis | ![]() |
![]() |
![]() |
eDrawings Support | ![]() |
![]() |
![]() |
Fill Time | ![]() |
![]() |
![]() |
Ease of Fill | ![]() |
![]() |
![]() |
Results Adviser | ![]() |
![]() |
![]() |
Nominal Wall Thickness Adviser | ![]() |
![]() |
![]() |
Pressure at End of Fill | ![]() |
![]() |
![]() |
Flow Front Temperature | ![]() |
![]() |
![]() |
Temperature at End of Fill | ![]() |
![]() |
![]() |
Shear Rate | ![]() |
![]() |
![]() |
Cooling Time | ![]() |
![]() |
![]() |
Weld Lines | ![]() |
![]() |
![]() |
Air Traps | ![]() |
![]() |
![]() |
Sink Marks | ![]() |
![]() |
![]() |
Frozen Layer Fraction at End of Fill | ![]() |
![]() |
![]() |
Cycle Time | ![]() |
![]() |
![]() |
Symmetry Analysis | ![]() |
![]() |
![]() |
Filling Phase (1st Stage Injection) | ![]() |
![]() |
![]() |
Packing Phase (2nd Stage Injection) | ![]() |
![]() |
![]() |
Runner Balancing | ![]() |
![]() |
![]() |
Sprues and Runners | ![]() |
![]() |
![]() |
Hot and Cold Runners | ![]() |
![]() |
![]() |
Multi-cavity Molds | ![]() |
![]() |
![]() |
Family Molds | ![]() |
![]() |
![]() |
Mold Inserts | ![]() |
![]() |
![]() |
Volumetric Shrinkage | ![]() |
![]() |
![]() |
Density at End of Pack | ![]() |
![]() |
![]() |
Exports STL, NASTRAN | ![]() |
![]() |
![]() |
Export with Mechanical Properties ABAQUS®, ANSYS, DigiMat® | ![]() |
![]() |
![]() |
Cooling Lines | ![]() |
![]() |
![]() |
Baffles and Bubblers | ![]() |
![]() |
![]() |
Conformal Cooling Channels | ![]() |
![]() |
![]() |
Runner Domain Category | ![]() |
![]() |
![]() |
Sink Mark Profiles | ![]() |
![]() |
![]() |
Mold Temperature at Cooling End | ![]() |
![]() |
![]() |
Displacement Due to Residual Stress | ![]() |
![]() |
![]() |
