ATOS Q – the new ATOS compact class

ATOS Q

ATOS Q เครื่องสแกนตรวจวัดชิ้นงาน 3 มิติ ที่มีความน่าเชื่อถือ สามารถใช้ได้อย่างหลากหลายและวัดขนาดชิ้นงานที่มีความซับซ้อนสูงได้ ในขณะที่เครื่องมีขนาดเล็กแต่ยังคงคุณภาพในการวัดได้อย่างดีเยี่ยม ATOS Q ใช้งานครอบคลุมเกือบทุกอุตสาหกรรม

ATOS Q – GOM : Inspection 3D Scanner

ความละเอียดสูง พกพาง่าย สแกนได้ในทุกที่

ATOS Q Overview

ATOS Q – GOM คือ เครื่องสแกนตรวจวัดชิ้นงาน 3 มิติ ที่มีความน่าเชื่อถือ สามารถใช้ได้อย่างหลากหลายและวัดขนาดชิ้นงานที่มีความซับซ้อนสูงได้ ในขณะที่เครื่องมีขนาดเล็กแต่ยังคงคุณภาพในการวัดได้อย่างดีเยี่ยม ATOS Q ใช้งานครอบคลุมเกือบจะทุกอุตสาหกรรม เช่น งานทางด้านพลาสติก งานหล่อและการขึ้นรูปโลหะ สามารถวัดชิ้นงานฉีดพลาสติกขนาดเล็ก แม่พิมพ์และเครื่องมือที่มีความซับซ้อนในกระบวนการผลิต โดยขนาดชิ้นงานที่ตรวจวัดสามารถทำได้ตั้งแต่ขนาดเล็กจนถึงขนาดปานกลาง รวมถึงชิ้นงานที่มีผิวชิ้นงานขนาดใหญ่

GOM  Metrology – ATOS Q
“กระทัดรัด อเนกประสงค์ แม่นยำ”

ความน่าเชื่อถือ – ด้วยเซ็นเซอร์ที่สุดยอดของ ATOS สแกนเนอร์สามมิติ

ATOS Q รุ่นนี้ มีเซ็นเซอร์ที่มีประสิทธิภาพสูงและสามารถใช้ได้อย่างหลากหลาย ในขณะที่ตัวเครื่องถูกออกแบบให้มีขนาดกะทัดรัด โดยชุดเซ็นเซอร์นี้ถูกสร้างขึ้นโดยเน้น 3 เรื่อง คือ การออกแบบ เทคโนโลยี และประสิทธิภาพ ส่งผลให้เป็นอุปกรณ์ที่มีความเล็กกะทัดรัด ใช้งานง่ายไม่ซับซ้อน และยังสามารถใช้งานได้อย่างหลากหลายครอบคลุม ตามเสน่ห์ของ ATOS ทุกรุ่นที่ผ่านมา

ATOS performance (ประสิทธิภาพ)
  • การถ่ายภาพความเร็วสูง
  • การคำนวณข้อมูลอย่างรวดเร็ว
  • ส่งข้อมูลได้ปริมาณสูง
ATOS technology (เทคโนโลยี)
  • หลักการสแกน 3 มุมมอง
  • ระบบการปรับแสงสีฟ้า
  • ตรวจสอบระบบเองด้วยตัวเซ็นเซอร์
ATOS design (การออกแบบ)
  • การทำงานที่เรียบง่าย
  • ระบบเลนส์ป้องกัน
  • สำหรับใช้งานทางด้านอุตสาหกรรมโดยเฉพาะ

ความอเนกประสงค์ – พร้อมสำหรับทุกการท้าทาย

ATOS Q เป็นระบบที่สามารถทำงานได้หลากหลาย สามารถตรวจวัดชิ้นงานหรือการตรวจสอบชิ้นงานที่มีความซับซ้อนสูง โดยเราสามารถทำการวัดได้แบบปกติ กึ่งอัตโนมัติ และแบบอัตโนมัติเต็มรูปแบบใน ATOS Scanbox 4105

ATOS Q Manual

การทำงานแบบ Manual

ด้วยน้ำหนักเพียงแค่ 4 กิโลกรัม กับการออกแบบที่เป็นชิ้นเดียวกะทัดรัด ทำให้ ATOS Q สามารถเคลื่อนย้ายได้อย่างง่ายดาย และติดตั้งบนขาตั้งกล้องแบบ 3 ขาได้อย่างง่ายดาย ทำให้สามารถนำไปใช้ได้อย่างสะดวกในทุกที่ที่ต้องการ ไม่จำเป็นต้องเป็นหัองเครื่องจักรวัดงาน อย่างเช่น บริเวณในการผลิตสินค้าของท่าน

การทำงานแบบกึ่งอัตโนมัติ

ATOS Q สามารถติดตั้งร่วมกับขาตั้งสามขา หรือโต๊ะติดตั้งแบบอื่น ๆ และสามารถใช้งานร่วมกับ ชุดโต๊ะหมุนอัตโนมัติ GOM ROT 350 หรือชุด Motorizatio Kit (หมุนและพลิกวัดทุกมุม) เพื่อทำงานแบบกึ่งอัตโนมัติได้

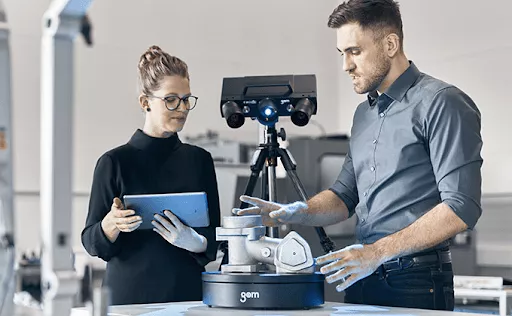

ATOS Q Semi Automated

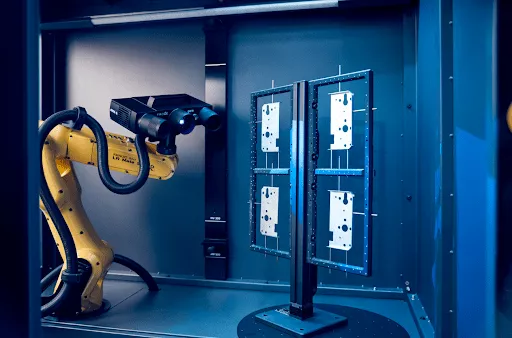

ATOS Q Automated

การทำงานแบบอัตโนมัติ

ATOS Q จะมีประสิทธิภาพมากสุดเมื่อทำงานร่วมกับ ATOS Scanbox 4105 โดยระบบนี้ทำให้สามารถควบคุมคุณภาพของการวัดและให้ผลลัพธ์ที่น่าเชื่อถือสูงสุด

คุณภาพคมชัดด้วย ATOS Q

ATOS Q เป็น 3D scanner ที่ถูกออกแบบมาให้มีความยืดหยุ่น สำหรับการวัดและตรวจสอบชิ้นงานที่มีความซับซ้อนสูง ในอุตสาหกรรมที่มีหลากหลายในโลก ตัวเครื่องออกแบบให้สามารถเปลี่ยนเลนส์ได้ง่ายดาย ทำให้การวัดและตรวจสอบชิ้นงานขนาดเล็กและขนาดกลางที่ต้องการความแม่นยำสูง รวมไปถึงการสแกนพื้นที่ที่มีขนาดใหญ่ ก็สามารถทำได้ในอุปกรณ์ตัวเดียว

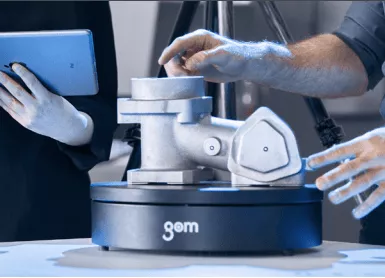

Shaping Quality with ATOS Q
Accurate 3D scanner with blue LED technology

3D scanner ที่มีความแม่นยำสูงด้วยเทคโนโลยี LED แสงสีฟ้า

ผลิตภัณฑ์ของ GOM นั้นใช้เทคโนโลยีในการส่องแสงแบบ narrow-band LED แสงสีฟ้า ทำให้แสงที่รบกวนต่าง ๆ ถูกกรองออกไปในขั้นตอนการถ่ายภาพ ทำให้การวัดค่ามีความแม่นยำและเที่ยงตรงสูงโดยไม่สนใจสภาพแสงในขณะนั้น

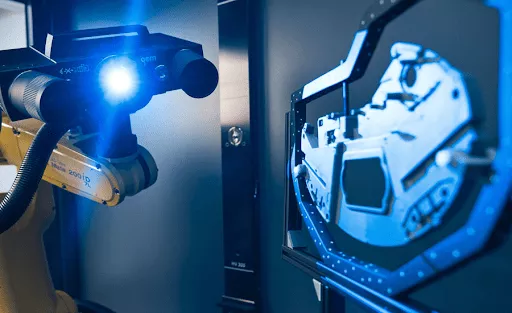

Additively manufactured parts

Additively manufactured parts

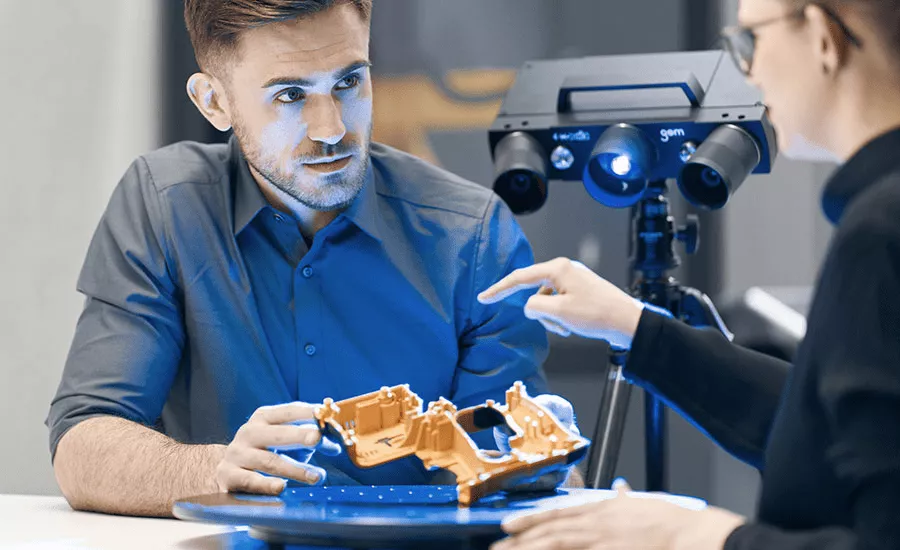

Plastic and Injection-molded parts

Plastic and Injection-molded parts

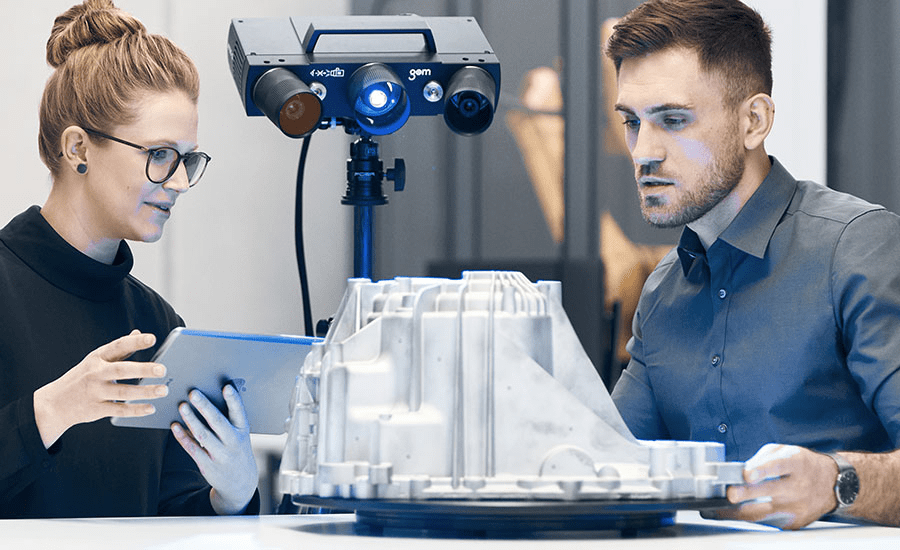

quality assurance
  • Sand casting
  • Pressure die casting
  • Investment casting processes

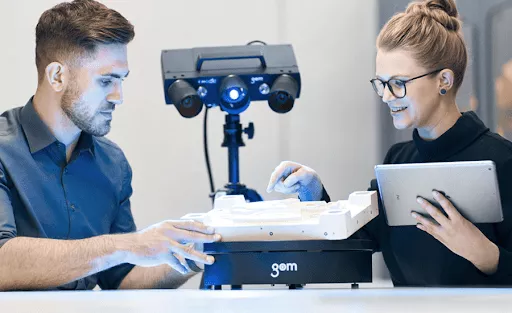

quality assurance -02
  • Punching
  • Bending
  • Drawing
  • Pressing
  • Forming process chains

ข้อมูลเชิงเทคนิค (Technical Data)

ATOS Q มี 2 version ด้วยกันคือ 8 ล้านจุด และ 12 ล้านจุด โดยความแม่นยำ ความละเอียด และพื้นที่การวัด สามารถกำหนดได้ ตามข้อมูลด้านล่าง (Download Brochure)

  • Stereo camera fringe projection scanner
    • Self-monitoring
    • DLP with Blue light technology (LED)
    • Triple Scan
  • High-speed scanning
    • 30 fps (full resolution)
    • 100 fps (fast scan)

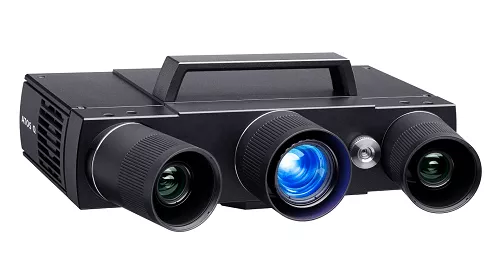

TECHNICAL DATA (ATOS Q)

ATOS Q 8M ATOS Q 12M
Light source LED LED
Points per scan 8 million 12 million
Measuring area [mm2] 100×70 – 500×370 100 × 70 – 500 × 370
Point distance [mm] 0.04 – 0.15 0.03 – 0.12
Working distance [mm] 490
Weight approx. 4 kg
Dimensions approx. 340 mm x 240 mm x 83 mm
Cable length 10 m fiber optic cable
Operating system Windows 10
Measuring volumes 100, 170, 270, 350, 500

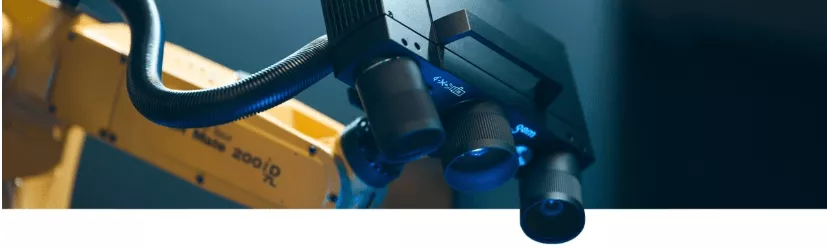

ATOS Q-GOM
