ในหัวข้อนี้จะขอแนะนำวิธีการจัดวางตำแหน่งของ Dimension ในมุมมอง Isometric View เช่นงานของการออกแบบท่อใน piping tool บางครั้งผู้ใช้งานต้องการที่จะวาง Dimension ให้อิงตาม Isometric View เหมือนในตัวอย่าง ลองมาดูวิธีการปรับแต่งกันเลยค่ะ

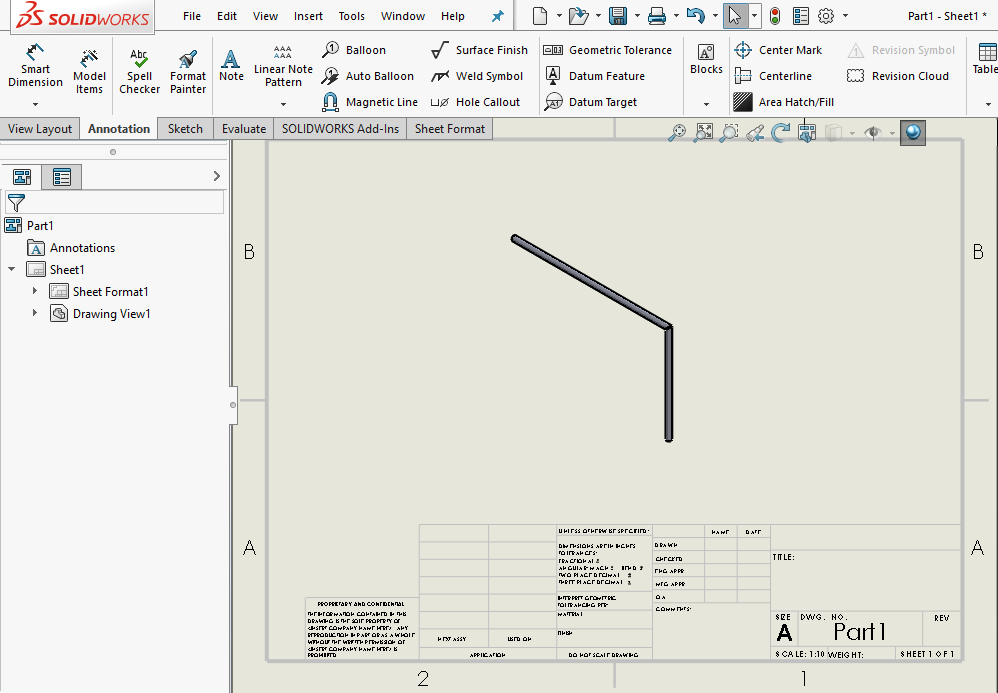

1. ให้เข้าไปที่หน้าต่าง drawing จากนั้นวาง view isometric ของชิ้นงานดังรูปตัวอย่าง
2. เข้าคำสั่ง Smart Dimension เลือกที่เส้น Sketch หรือตำแหน่งอ้างอิงเพื่อสร้าง Dimension

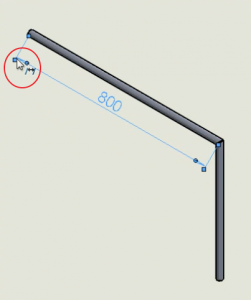

สังเกตว่าตำแหน่งของ dimension จะเอียงตามทิศทางของท่อ แต่จะไม่ตั้งฉากกับแนวทางเดินของท่อ

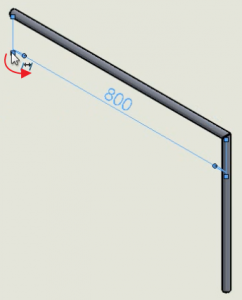

3. เลือกที่ Dimension และคลิ๊กมุมด้านใดด้านหนึ่งของ Dimension เพื่อปรับแต่งทิศทางของ Dimension
4. นอกจากนั้นหากต้องการเปลี่ยนรูปแบบของตัวเลขบน Dimension ก็สามารถเข้าไปปรับแต่งใน option

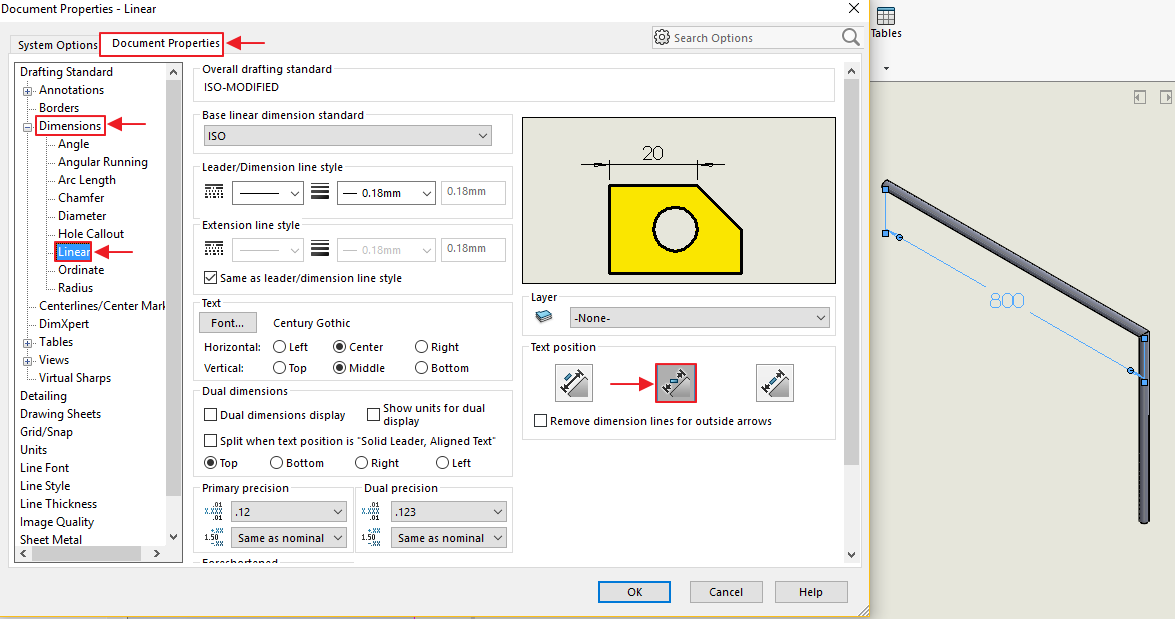

ได้ดังตัวอย่างด้านล่างโดยเข้าไปที่ Option >Document Properties >Dimensions >Linear> เลือกรูปแบบที่ต้องการจาก Text Position
เพียงเท่านี้ก็สามารถปรับแต่งรูปแบบของ Dimension ได้หลากหลายมากขึ้นตามความต้องการของผู้ใช้งานแล้ว เพียงปรับหมุนตำแหน่งทิศทางบนเส้น Dimension ตามต้องการค่ะ
