ในหัวข้อนี้จะขอแนะนำการปรับ Options ในขณะที่ Export File นามสกุล .dwg เพื่อไปเปิดกับ AutoCAD โดยไม่ให้ Scale ของชิ้นงานเพี้ยนไปจากเดิม ลองมาดูตัวอย่างกันเลยค่ะ
1.ทำการเลือกคำสั่ง Save as Drawing เป็นนามสกุล .dwg

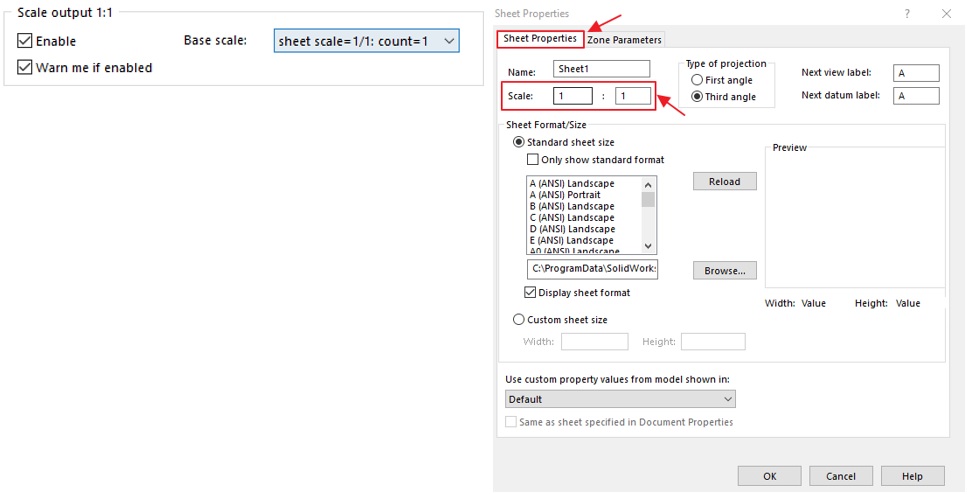

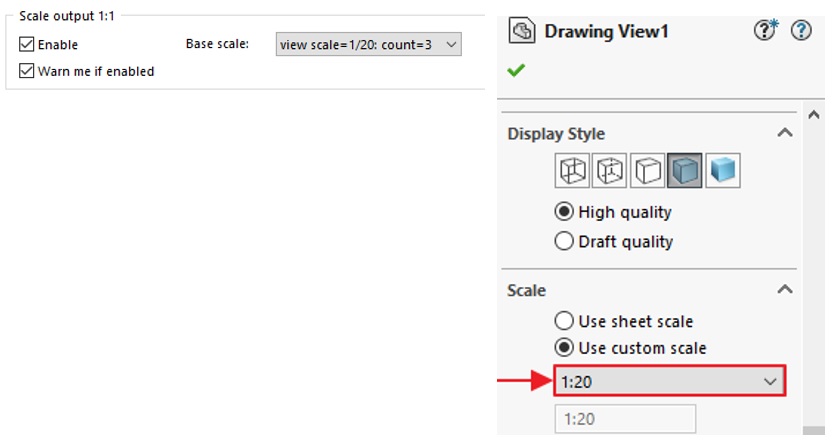

2.เลือก Options เพื่อเข้ามาปรับ Scale ที่ต้องการ จากนั้นเลือก Enable แล้วเลือกปรับที่ Base Scale หากเลือกเป็น Sheet Scale ขนาดของ View ที่ Export จะอ้างอิงกับขนาดของ Sheet Scale ใน Drawing แต่ถ้าหากเลือกเป็น View Scale ขนาดของ View จะอ้างอิงกับ Scale ของ View ที่ตั้งค่าไว้ใน Drawing
3.เมื่อเลือกเสร็จเรียบร้อยกด OK จากนั้นกด Save
เพียงเท่านี้ก็จะสามารถ Export File DWG ออกไปใช้กับโปรแกรม AutoCAD ได้โดย Scale ไม่เพี้ยนจาก View ที่ทำบน Drawing ใน SOLIDWORKS แล้ว
Tips & Tricks เพิ่มเติม : https://www.applicadthai.com/tips-tricks/tips-tricks-mi/tips-tricks-solidworks/
จัดทำโดย : แสงเดือน
