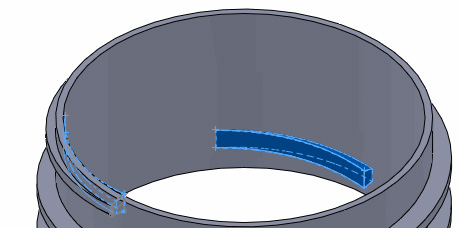

เขียนเกลียวคอขวดน้ำพลาสติกด้วย SolidWorks | AppliCAD Co., Ltd. ในงานเขียนขวดน้ำพลาสติกด้วยโปแกรม SolidWorks พบเห็นกันอย่างแพร่หลายมาก เพราะด้วยโปรแกรม SolidWorks มีคำสั่งที่เป็นที่นิยม โดยใช้ Variable Pitch ใน Helix และ Face Delete เริ่มจากเขียนใน part ใช้หน่วย mm. เปิด Sketch ที่ plane Top เขียนวงกลมสองวงให้ขนาดตามรูป สั่ง Extruded Boss/Base 50.0mm แล้วสร้าง Plane จากผิว ที่ระยะ 5.00 MM ตามรูปด้านล่าง จากนั้น สร้างวงกลมของ Helix จากขอบโมเดลที่ Plane ใหม่ ใช้ offset Entities ที่ระยะ 5.0 mm ไว้ด้านในของโมเดล แล้วเข้าคำสั่ง Helix/Spiral > ใช้ Variable pitch ใส่ค่าตัวเลขตามรูป จุดเริ่มขององศา เป็น ที่ 0.00 deg แล้ว คลิก OK จากนั้นเริ่มเขียน รูปร่างของ เกลียวจาก Plane Right ตามรูป ตัวอย่าง และกำหนดความสัมพันธ์ของจุดที่รูปแสดงกับเส้นเกลียวเป็นแบบ Pierce ให้ติดกัน คลิก OK เข้าคำสั่ง Swept Boss/Base > เลือก helix,sketch ในช่อง profile and path และคลิก OK ใช้คำสั่ง insert >face>Delete face และ เลือกที่ ออฟชั่น Delete and Patch เลือกลบผิว 8 ผิว ตามรูป คลิก OK ดูวีดีโอ เพิ่มเติมได้ตามลิ้งด้านล่างนี้ครับ บทความโดย Phornpol  Tantiwathanapong

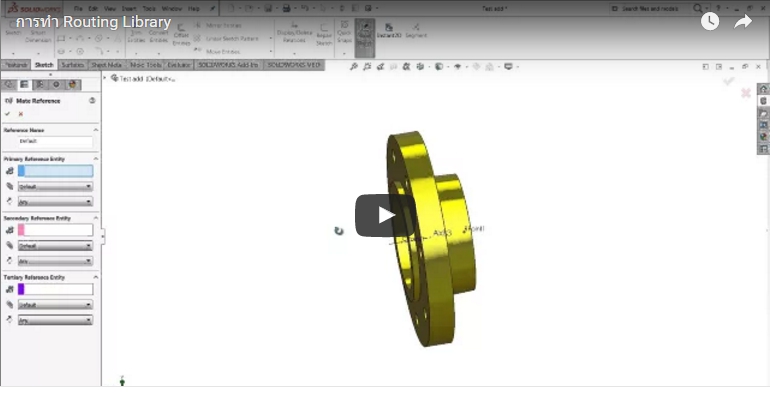

ประโยชน์ – ช่วยให้เราสามารถสร้าง Standard routing ของหน่วยงานขึ้นมาเพื่อให้สะดวกในการใช้งา­น – สามารถกำหนดรูปแบบของตัว Component ที่เราต้องการทำ Routing library ได้ – ง่ายและสะดวกต่อการใช้ในการออกแบบ

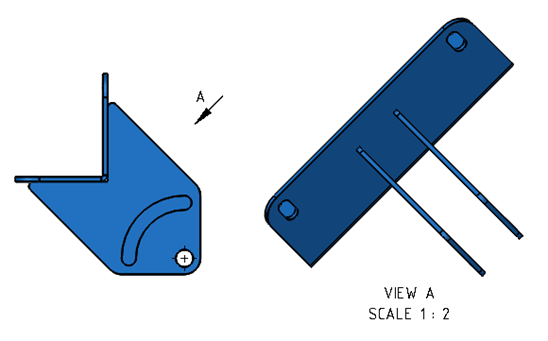

การทำงานในโปรแกรม SolidWorks ในส่วนของงาน Drawing อาจจะมีบางครั้งที่การสร้าง Drawing View ของเราเกี่ยวข้องกับชิ้นงานที่เอียง หรือแม้แต่การเอียงของ View ที่เกิดจากการใช้คำสั่ง Auxiliary View แล้วเราต้องการหมุน View ให้อยู่ในแนวตั้งและแนวนอน ซึ่งบางท่านก็จะใช้วิธีวัดองศาแล้วใช้การ Rotate View แต่วันนี้เรามีเทคนิคการจัดวาง Drawing View ฝาก ลองไปดูรายละเอียดกันเลย

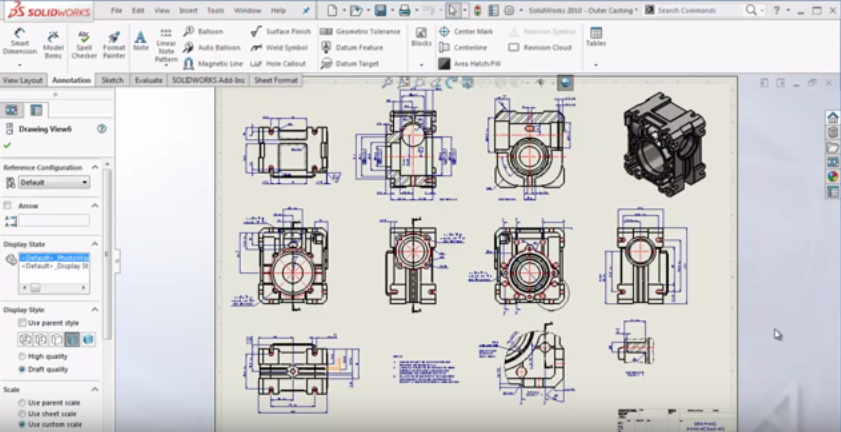

ประโชยน์ : ในกรณีที่มีการแก้ไขขนาดต่างๆ ในการออกแบบ ฟังก์ชั่นนี้จะเป็นตัวช่วยให้เราทำงานง่ายขึ้น โดยสามารถตรวจสอบ Drawing ว่ามีการแก้ไขขนาดที่ตำแหน่งไหนไปบ้าง และยังบอกเราอีกว่าแก้ไขจากขนาดเดิมไปเท่าไร Tips & Tricks: ธนทรัพย์ ปิยะมณีธนา

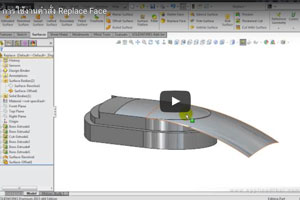

ประโยชน์ แนะนำวิธีการใช้งานคำสั่ง Replace Face ที่ช่วยในการสร้างชิ้นงานสำหรับงานที่ต้องสร้างโดยใช้ผิว surface มาช่วยเในการสร้าง

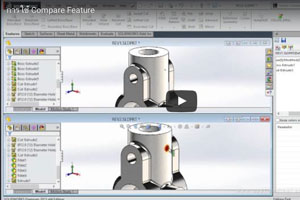

ประโยชน์: เป็นฟังก์ชั่นที่ช่วยในการเปรียบเทียบชิ้น งานที่ถูกแก้ไขหรือส่วนเพิ่มเติมที่ใช้งานง่ายสามารถเช็คค่าต่างๆ ได้ โดยการแสดงลักษณะเป็นเฉดสี ทำให้ผู้ใช้งานสามารถที่จะเปรียบเทียบชิ้นงานได้ง่ายและถูกต้องช่วยลดเวลาใน การทำงานมากยิ่งขึ้น Tips & Tricks: นพพล รอดแตง

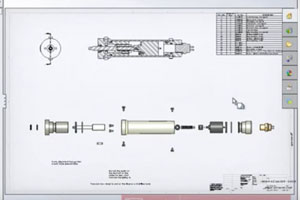

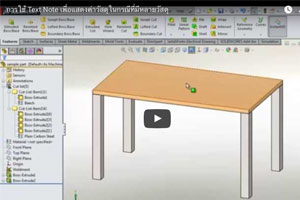

ข้อดีของการทำ Note – Temp Graphic ช่วยในเรื่องของการจัดรูปแบบให้ดูง่ายและเป็นระเบียบ พร้อมทั้งสามารถปรับเฉดสีให้มองเห็นได้ชัดเจนมากยิ่งขึ้น

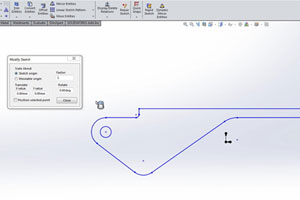

ใน บทนี้เราจะมาดู Tips&Tricks ของ SOLIDWORKS กันซักเล็กน้อยนะครับว่า ในการ Sketch หากเราต้องการ หมุนหรือว่าย้าย Sketch ที่เราได้ Sketch เอาไว้แล้วโดยใช้เพียงแค่คำสั่งเดียว คือคำสั่ง “Modify Sketch” ในคำสั่งนี้เราจำเป็นที่จะต้องอยู่ใน Sketch mode หรือว่ากำลัง Edit sketch อยู่นั่นเอง ตัวอย่าง Sketch ที่จะทำการหมุนหรือย้าย เข้าไปที่คำสั่ง Tools> Sketch Tools > Modify… จะมีหน้า pop-up เล็กๆ ขึ้นมา พร้อมกับสัญลักษณ์ที่เม้าส์ วิธีการใช้งานก็คือ คลิกซ้ายเพื่อขยับ Sketch คลิกขวาเพื่อหมุน Sketch ในการหมุน Sketch จะมีตัวช่วยบอกองศาของ Sketch ที่หมุนไป และ Snap ให้ด้วย        และนี่ก็เป็น Tip เล็กๆ น้อยๆ ที่จะช่วยให้การ Sketch ของเราง่ายขึ้น และเร็วขึ้น ยิ่งไปกว่านั้นตอนที่เรา Import Sketch มาจาก DWG หรือ DXF ก็สามารถใช้คำสั่งนี้ในการช่วยหมุน Sketch ให้ตรงกับแกนที่เราต้องการได้ด้วย บทความ : ธนัช ธนาลัย

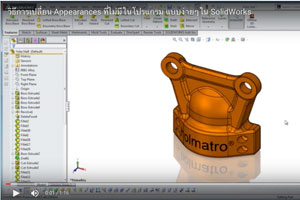

ทริปทริคง่ายๆ by SolidWorks 1. วิธีการใส่แสงไฟใน SolidWorks แบบง่ายๆ 2. วิธีการสร้างตะแกรงลวดใน SolidWorks 3. วิธีการเปลี่ยน Appearances ที่ไม่มีในโปรแกรม แบบง่ายๆใน SolidWorks

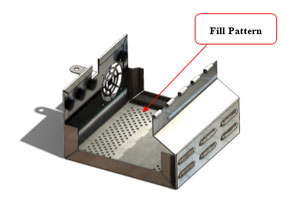

สำหรับ Tips & Tricks ในชุดนี้จะนำเสนอการใช้งาน Fill Pattern feature ซึ่งอาจจะเคยใช้งานกันมาบ้างแล้ว เป็นคำสั่งที่สามารถช่วยให้เราเจาะรูชิ้นงานเพื่อลดน้ำหนักหรือเจาะรูระบาย อากาศ ซึ่งปกติเราจะต้องไปวาดรูเจาะเอง ทั้งกำหนดขนาดและตำแหน่งในการวางทำให้เสียเวลาในการออกแบบในขั้นตอนนี้ไปมาก พอสมควร ถ้าเราใช้คำสั่ง Fill Pattern feature จะสามารถเจาะรูงานตามรูปที่ 1 ได้อย่างรวดเร็ว รูปที่ 1 ตัวอย่างงานที่ใช้คำสั่ง Fill Pattern        การใช้งานคำสั่ง Fill Pattern Feature จะอยู่ที่การเลือกพื้นที่หรือ Sketch ใส่เข้าไปในช่อง Fill Boundary ซึ่งโดยปกติเราก็จะเลือก Face ที่เราจะเจาะรูใส่เข้าไปในช่องนี้โปรแกรมก็จะคำนวณพื้นที่ในการวางตำแหน่งรู เจาะผลที่ได้คือเราได้รูเจาะเต็ม Face ที่เราเลือกตามรูปที่ 2 รูปที่ 2 ตัวอย่างงานที่ใช้คำสั่ง Fill Pattern โดยการเลือก Face        สำหรับการเจาะรูโดยการเลือก Face นั้นเราอาจจะต้องการยกเลิกการเจาะสำหรับบางรูที่เราไม่ต้องการ ก็ต้องเข้าไป Edit Features ( Fill Pattern ) แล้วทำการเลือก Instances to Skip จากนั้นเราก็เลือกตำแหน่งรูเจาะที่เราไม่ต้องการใส่เข้าไปในช่องนี้ก็จะเป็น การยกเลิกการเจาะในตำแหน่งนั้นๆแต่ก็เสียเวลาในการทำงาน ตามรูปที่ 3 รูปที่ 3 ตัวอย่างการยกเลิกการเจาะ Instances to Skip        เราสามารถลบรูเจาะได้โดยที่ไม่ต้องเข้าไป Edit Features ( Fill Pattern ) เราสามารถทำการเลือกรูเจาะแล้วกด Delete ที่คีย์บอร์ดได้เลย ก็จะช่วยให้เราแก้ไขตำแหน่งของรูเจาะได้อย่างรวดเร็วตามรูปที่ 4 รูปที่ 4 ตัวอย่างการยกเลิกการเจาะโดยการกด Delete ที่คีย์บอร์ด        แต่ถ้าเราทราบขอบเขตในการเจาะที่แน่นอนเราก็สามารถทำตาม 2 วิธีด้านล่างนี้ได้เลย จากรูปที่ 5 จะเป็นการเลือกขอบเขตในการเจาะ ( Sketch ) ซึ่งในบางครั้งเราอาจจะไม่ต้องการเจาะรูเต็มพื้นที่หน้าตัดที่เราเลือก เช่นงานตามรูปที่ 5 เราต้องการเจาะรูระบายอากาศที่ตำแหน่งภายในวงรีเท่านั้น ถ้าต้องการงานลักษณะแบบนี้เราต้องเลือก Sketch ใส่ไปในช่อง Fill Boundary จะเป็นการกำหนดขอบเขตในการเจาะให้อยู่ภายใน Sketch เท่านั้น รูปที่ 5 ตัวอย่างงานที่ใช้คำสั่ง Fill Pattern โดยการเลือก Sketch        ในส่วนต่อไปจะเป็นการเลือกขนาดพื้นที่ ( Face ) ในการเจาะและเลือกขอบเขตในการเจาะ ( Sketch ) ซึ่งในบางครั้งเราอาจจะต้องการเจาะรูเต็มพื้นที่หน้าตัดที่เราเลือกและต้อง การเว้นบางส่วนเอาไปเพื่อใช้ประโยชน์อย่างอื่น เช่นงานตามรูปที่ 6 เราต้องการเจาะรูระบายอากาศที่ตำแหน่งด้านนอกวงรีเท่านั้น ถ้าต้องการงานลักษณะแบบนี้เราต้องเลือก Face & Sketch ใส่ไปในช่อง Fill Boundary จะเป็นการกำหนดขอบเขตในการเจาะให้เว้นส่วนที่เป็น Sketch เอาไว้ รูปที่ 6 ตัวอย่างงานที่ใช้คำสั่ง Fill Pattern โดยการเลือก Face & Sketch        เราจะเห็นว่าการใช้งานของคำสั่ง Fill Pattern นี้มีประโยชน์มากสำหรับการเจาะรูชิ้นงานเพื่อลดน้ำหนักหรือเจาะรูระบายอากาศ โดยที่เราไม่ต้องเสียเวลาไป Sketch และกำหนดตำแหน่งในการเจาะเอง คำสั่งนี้จะช่วยคำนวณพื้นที่และวางตำแหน่งการเจาะ และสามารถปรับเปลี่ยนตำแหน่งในการเจาะตามลักษณะงานที่เราต้องการได้หลายรูป แบบจากวิธีที่กล่าวไว้ด้านบน และหวังว่าการนำเสนอ Tips & Tricks ในครั้งนี้จะมีประโยชน์กับผู้ใช้งาน SolidWorks ไม่มากก็น้อยครับแล้วพบกันใหม่ครับ Tips & Traicks : ฐานันดร อรกิจ ( Technical Support SolidWorks )
