ในบางครั้งผู้ใช้งานอยากจะตัดความสัมพันธ์ของ Drawing กับไฟล์ part หรือ assembly แต่ถ้าใช้ Save as copy and continue หรือ Save as copy and open ก็จะเป็นการเพิ่มจำนวนไฟล์โดยที่ไม่จำเป็น ดังนั้นในหัวข้อนี้จะขอนำเสนอการใช้งานคำสั่ง Save as Detached type มาช่วยในการตัดความสัมพันธ์ระหว่าง drawing กับไฟล์ชิ้นงาน ซึ่งทำได้สะดวก และไม่เป็นการเพิ่มจำนวนไฟล์ให้ยุ่งยากด้วยค่ะ

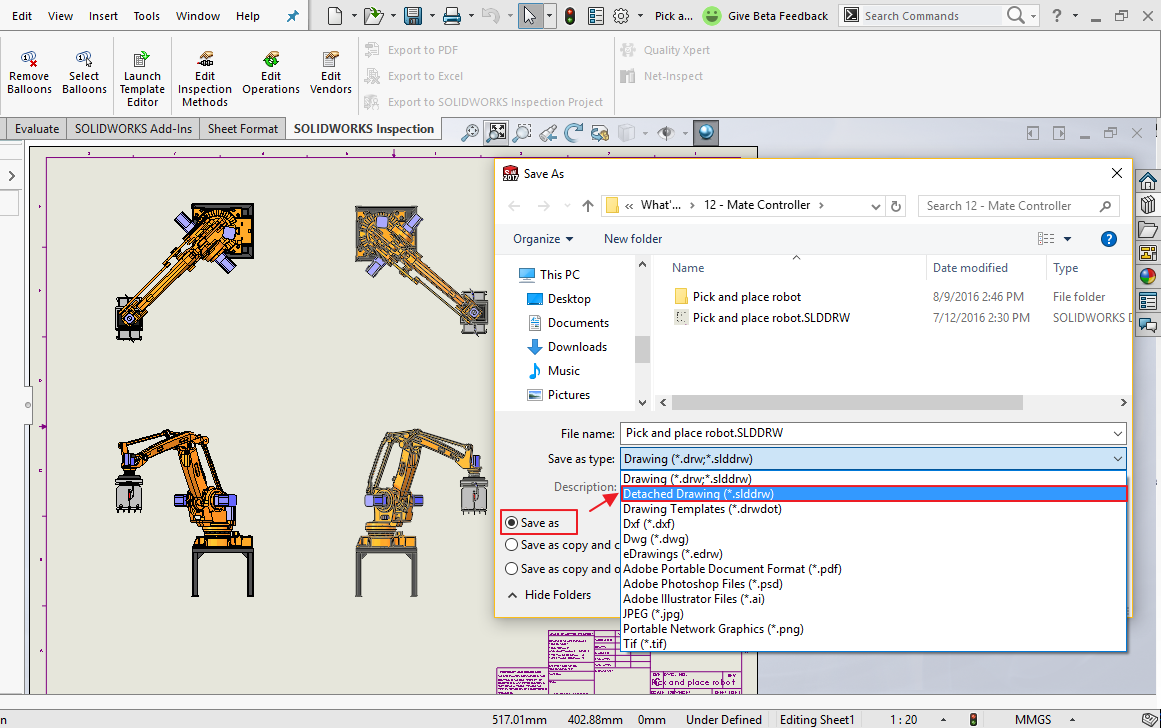

1.ทำการเลือก save as drawing เป็น Detached Drawing(*.slddrw) type

2.เมื่อผู้ใช้งานทำการเปลี่ยนแปลงรายละเอียดหรือแก้ไขโมเดล เช่น suppress ชิ้นงาน ดังรูป แล้วเซฟทับไฟล์เดิม ข้อมูลที่เปลี่ยนแปลงเหล่านั้นจะไม่อัพเดทไปที่ไฟล์ Drawing ที่เซฟเป็น Detached

3.ปิดไฟล์โมเดล 3D แล้วลองเปิดไฟล์ที่เซฟเป็น Detached ไว้ขึ้นมาจะมีข้อความเตือนว่าไฟล์ Drawing ยังไม่ได้อัพเดท ซึ่งไฟล์จะไม่เปลี่ยนแปลงตามโมเดลที่เราแก้ไข แต่เราสามารถกด Ctrl+Q เพื่ออัพเดทได้

4.กด Ctrl+Q ใน Drawing จะทำการอัพเดทการเปลี่ยนแปลงข้อมูล ไปยัง Drawing

ถ้าผู้ใช้งานทำการกดเซฟไฟล์ Drawing ทับไปอีกครั้งหลังจากอัพเดทการเปลี่ยนแปลง เมื่อเปิดไฟล์ครั้งต่อไปก็จะไม่เจอข้อความเตือนจนกว่าจะมีการแก้ไขไฟล์ชิ้นงาน 3D ค่ะ
