Print เฉพาะส่วนใน drawings ด้วย zoomed selections

ในการทำ Drawing บางครั้งผู้ใช้งานอาจต้องการแสดงเฉพาะส่วนของ Drawing ที่สนใจและปริ้นออกมาเป็นรูปแบบของเอกสาร ซึ่งใน SolidWorks ก็สามารถปริ้นเฉพาะบางส่วนของ Drawing ได้เช่นกัน ลองดูวิธีการตั้งค่าการปริ้นกันค่ะ

1. วิธีแรกคือ Zoom ไปยังตำแหน่งที่ต้องการในปริ้นเฉพาะส่วนใน Drawing จากนั้นเลือกคำสั่ง print แล้วเลือก Current screen image เมื่อสั่งปริ้น จะสามารถปริ้นเฉพาะส่วนที่ต้องได้

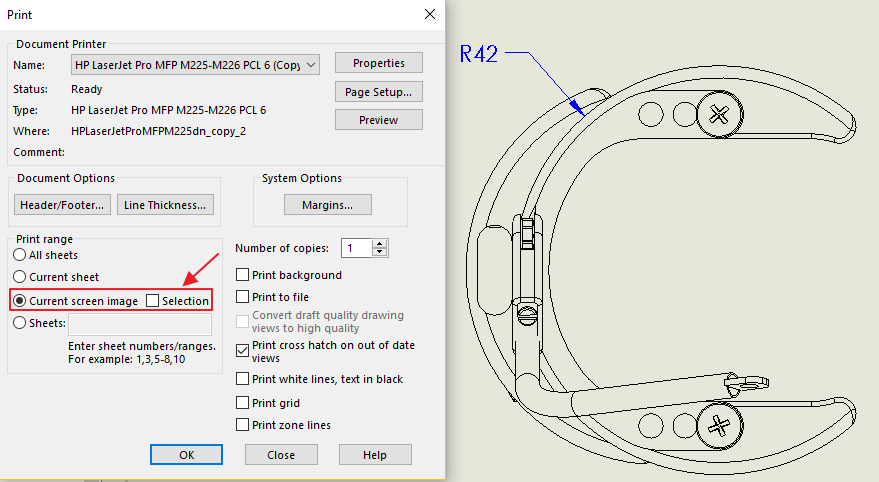

2. วิธีที่ 2 คือเลือกคำสั่ง print เลือก Current screen image จากนั้นติ๊กเลือก Selection จะมี pop-up ให้เลือก scale ของภาพขึ้นมา เราสามารถเลือก scale วิวที่ต้องการปริ้นได้



3. เมื่อเลือก scale แล้วกด OK



4. จะมีหน้าต่างกรอบสี่เหลี่ยมขึ้นมาให้เราเคลื่อนย้ายตำแหน่งที่ต้องการปริ้นได้





จัดทำโดย : แสงเดือน
