การ Export Model จาก SOLIDWORKS to SketchUp

การ Export Model จาก SOLIDWORKS to SketchUp

วิธีการนำโมเดลจากโปรแกรม SOLIDWORKS to SketchUp

อยากเปิดไฟล์ SOLIDWORKS to SketchUp แต่ไม่สามารถเปิดโดยตรง ต้องหาโปรแกรม Viewer อื่นมาเปิด ทำให้แก้ไขโมเดลไม่ได้ หรือแปลงจาก Web Online แต่ก็แปลงแล้วยังได้โมเดลเพี้ยนไม่สมบูรณ์ ในหัวข้อนี้จะขอแนะนำการแปลงไฟล์จากโปรแกรม SOLIDWORKS ไปเปิดในโปรแกรม SketchUp ลองมาดูวิธีการได้เลยครับ

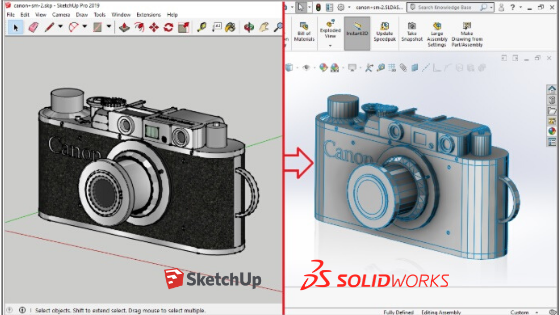

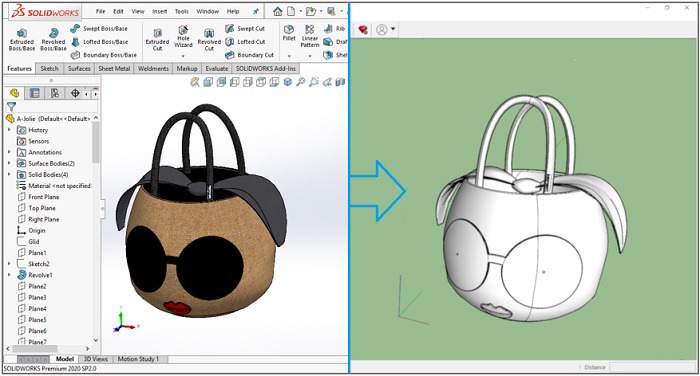

การ Export Model จาก SOLIDWORKS ไปยัง SketchUp

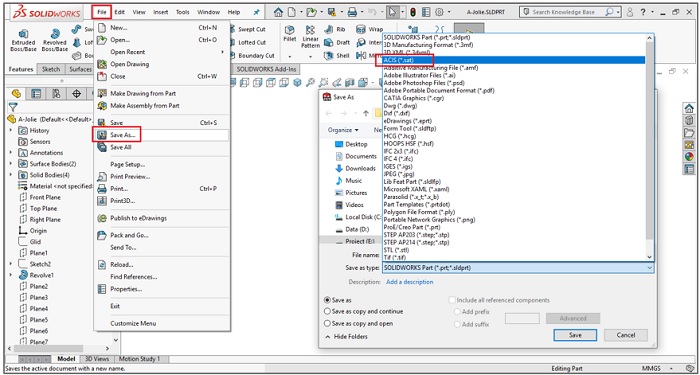

1.เริ่มจาก Save As. โมเดลในหน้าต่าง SOLIDWORKS เป็นนามสกุล ACIS (.sat) จากนั้นเลือกไปที่ Options

วิธีการนำโมเดลจากโปรแกรม SOLIDWORKS to SketchUp

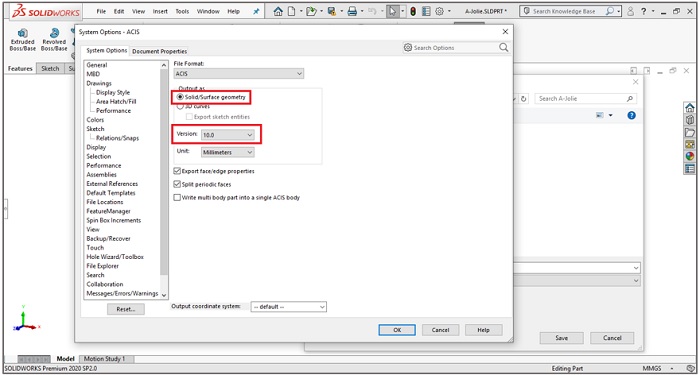

2. จากนั้นเลือก Solid/Surface Geometry และเลือกเป็น Version 10 แล้วกด OK และ Save

วิธีการนำโมเดลจากโปรแกรม SOLIDWORKS to SketchUp

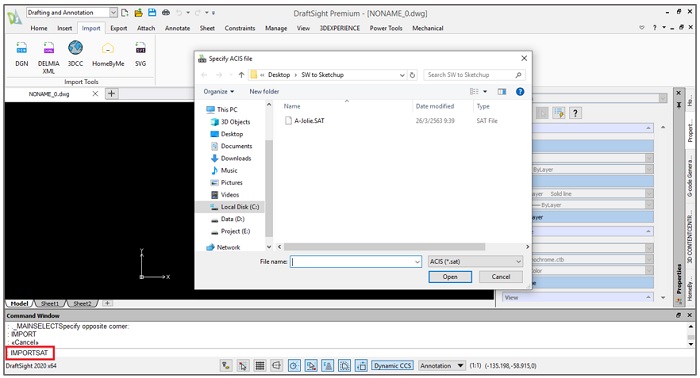

3. นำไฟล์มาเปิดใน โปรแกรม DraftSight โดยใช้คำสั่ง “IMPORTSAT” ในช่อง Command Window กด ENTER แล้วเลือกไฟล์ กด Open

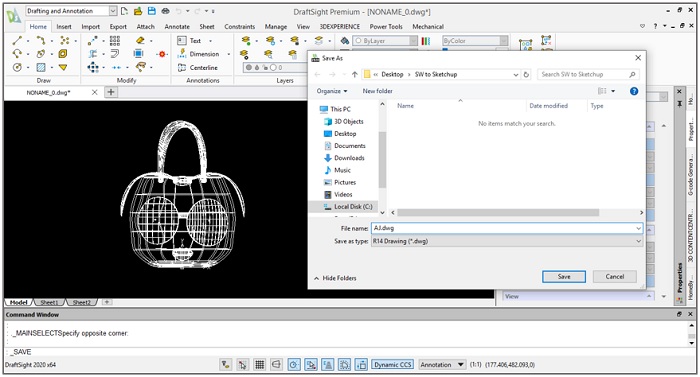

4. ไฟล์ที่เปิดขึ้นมาจะเห็นอยู่ในรูป 2D จากนั้นทำการ Save As. ไฟล์เป็น DWG (*.dwg)

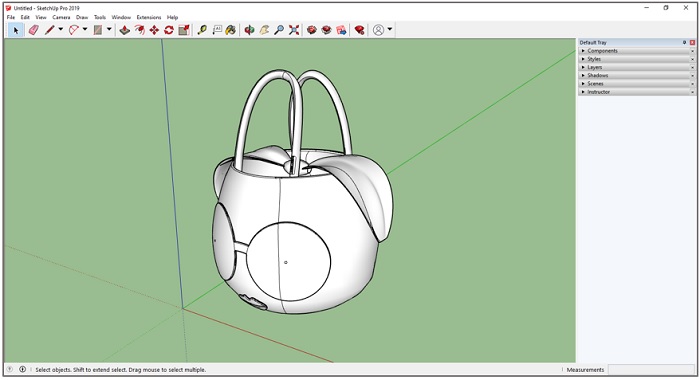

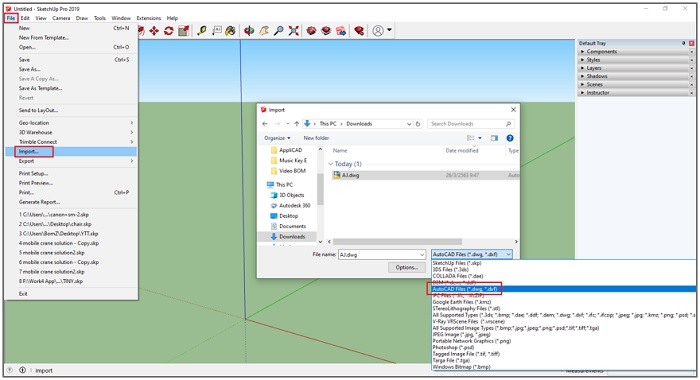

5. นำ DWG File ที่ได้มาเปิดในโปรแกรม SketchUp โดยใช้คำสั่ง File > Import เลือกไปที่ไฟล์ จากนั้นกด Import

เพียงเท่านี้ผู้ใช้งาน SketchUp ก็สามารถเปิดไฟล์ที่สร้างมาจาก SOLIDWORKS ได้แล้ว
