เทคนิคง่ายๆ ในการค้นหาและแสดงจุดศูนย์ถ่วงของชิ้นงาน

การทำงานด้วย Software SolidWorks ในการออกแบบชิ้นงานต่างๆ ที่ต้องการให้ชิ้นงานนั้นๆ สมมาตรกันหรือต้องมีการออกแบบจุดจับยึดของชิ้นงานในการเคลื่อนย้ายชิ้นงาน จึงต้องคำนึงถึงจุดศูนย์ถ่วงของชิ้นงานในการออกแบบชิ้นงานนั้นด้วย ในบทความความนี้จะแนะนำวิธีการค้นหาและแสดงจุดศูนย์ถ่วงของชิ้นงานเพื่อใช้ในการออกแบบ

1. เปิดชิ้นงานที่ต้องการ

2. เข้าไปที่แถบ Feature > Reference Geometry > Center of Mass

3. จากนั้นเข้าไปที่ Vie > Hide / Show > Center of Mass เพื่อให้โปรแกรมแสดงจุดศุนย์ถ่วงของชิ้นงานขึ้นมา

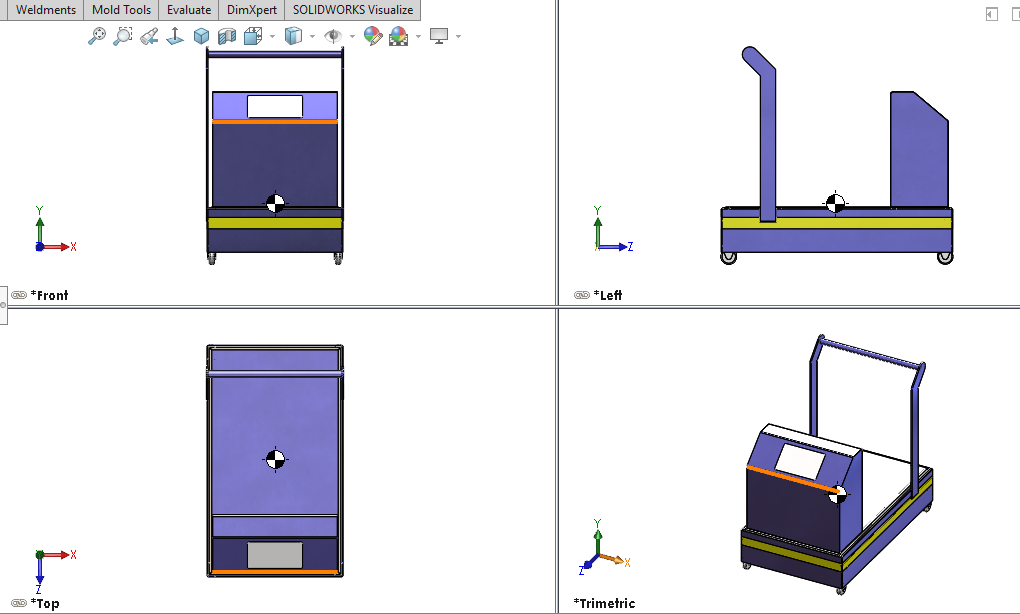

4. จากนั้นโปรแกรมจะแสดงจุดศูนย์ถ่วงของชิ้นงานขึ้นมา

จะเห็นได้ว่าเมื่อทำตามขั้นตอนแล้วสามารถแสดงจุดศูนย์ถ่วงของชิ้นงานได้อย่างรวดเร็ว และสามารถนำไปออกแบบจุดจับยึดของชิ้นงานเพื่อไม่ให้ชิ้นงานเอียงเวลายกเคลื่อนย้ายตำแหน่งของชิ้นงาน และยังสามารถประยุกต์ใช้งานอื่นๆ ได้อย่างมากมาย

**หมายเหตุ ค่าจะถูกต้องมากขึ้นแนะนำว่าควรใส่วัสดุให้กับชิ้นงานทุกๆ ชิ้น

จัดทำโดย : วรยุทธ สิงห์รอด
