เทคนิคการเช็คการติดชนกัน ด้วยคำสั่ง Combine



การเตรียม Model เพื่อจะนำเข้าไปสู่การ Simulations เรามีความจำเป็นต้อง เช็คการติดชน หรือการกินเนื้อของชิ้นงานก่อนถึงจะกำหนด การสร้าง Mate ได้ วิธีการใช้คำสั่ง Combine เข้ามาช่วยเช็คการติดชนก็เป็นอีกวิธีการหนึ่งนะครับ แต่มีข้อแม้อยู่ว่า ชิ้นงานต้อง Save เป็น Part เท่านั้นครับ

วิธีการเช็คการติดชนของชิ้นงานมีดังนี้

1.เปิดชิ้นงานที่ Save เป็น Part ขึ้นมาก่อน

2.จากนั้นก็ใช้ คำสั่ง Combine

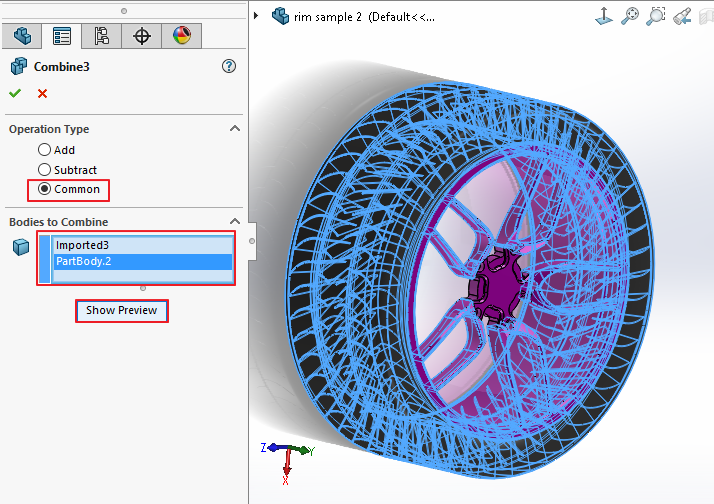

3.ที่ Operation Type เลือก Common

4.Bodies to Combine ให้เลือกชิ้นงานที่ต้องการเช็คว่ามีการกินเนื้อกันรึป่าว แล้วก็ Show preview

ตามรูปครับ



5.ถ้าเกิดชิ้นงานมีการกินเนื้อกัน ก็จะ Show ให้เราเห็นทันที และสามารถให้เรา ReDesign ได้ทันที

Benefit : เราก็สามารถตรวจเชคการติดชนของชิ้นงานได้สดวกและรวดเร็ว ในกรณี ที่ชิ้นงานเรา Save เป็น Part มานะครับ



จัดทำโดย : ธีรวัฒน์ ธรรมสิมมา
