วิธีการ Import ไฟล์ IGES , STEP ให้เป็นก้อน Solid

การทำงานด้วย Software SolidWorks ในขั้นตอนของการนำไฟล์กลางเข้ามาเปิดเพื่อใช้งาน เช่นไฟล์ .IGES , .STEP เมื่อเปิดมาใช้งานแล้วส่วนใหญ่จะได้ชิ้นงานเป็นงาน Surface เมื่อนำมาต่อยอดในการออกแบบชิ้นงานหรือแก้ไขชิ้นงานค่อนข้างทำได้ยาก ในบทความนี้จะแนะนำการ Import ไฟล์ดังกล่าวเข้ามาแบบ Solid Body เพื่อสามารถต่อยอดการออกแบบได้ง่ายมากขึ้น

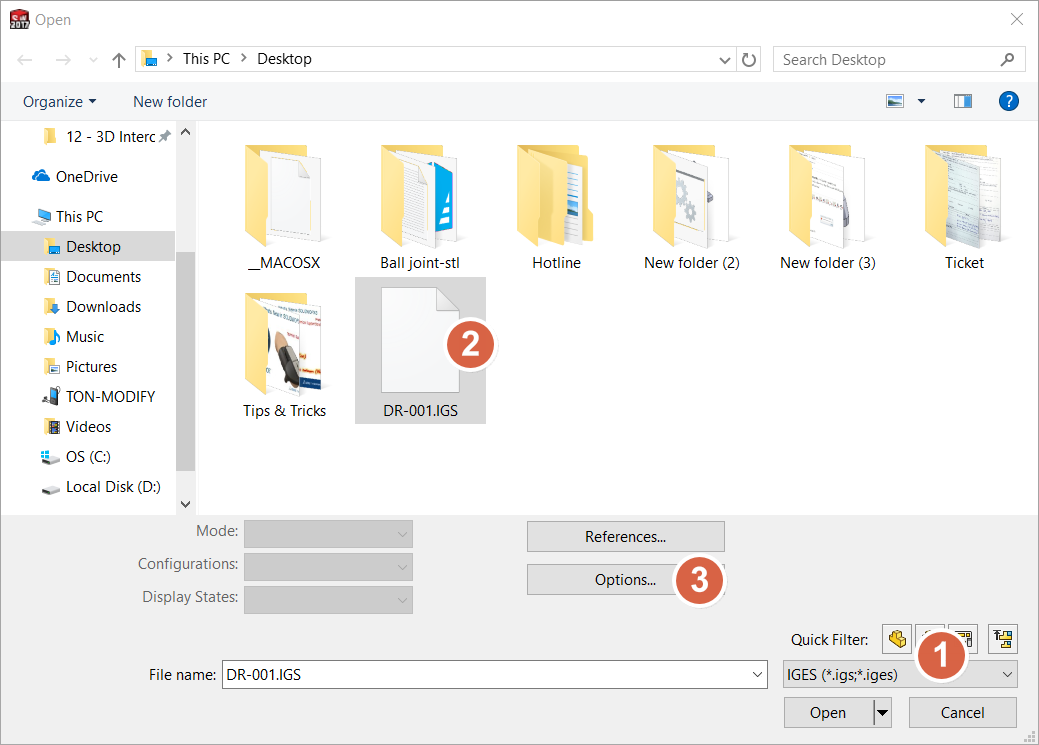

1. เปิดโปรแกรม SolidWorks ขึ้นมา เข้าที่ Open เลือกเป็นนามสกุลของไฟล์งานที่ต้องการเปิดขึ้นมา จากนั้นเลือกไฟล์งานที่ต้องการแล้วเลือกที่ Option ด้านล่าง

2. จากนั้นเลือกในส่วนของ Surface / solid entities เลือกเป็น Try forming solid เพื่อบังคับให้เป็นชิ้นงานเป็น Solid Body

3. จากนั้นลอกเปิดไฟล์งาน .IGES , .STEP จะได้ชิ้นงานที่เป็น Solid Body สามารถในออกแบบต่อได้ตามต้องการ

จะเห็นได้ว่าเมื่อทำตามขั้นตอนแล้วสามารถเปิดไฟล์ .IGES , .STEP เป็น Solid Body เพื่อสามารถออกแบบชิ้นงานต่อได้อย่างงายดาย สามารถต่อยอดงานต่างๆ ได้อย่างรวดเร็ว ช่วยลดเวลาในการแก้ไขชิ้นงานที่เป็น Surface ให้เป็น Solid Body ได้

จัดทำโดย : วรยุทธ สิงห์รอด
