วิธีการเจาะรูหลายๆ ระนาบในขั้นตอนเดียว

มาดูวิธี การเจาะรู หลายๆ ระนาบในขั้นตอนเดียวว่าจะมีวิธีการอย่างไร รับรองว่าไม่ยากแน่นอน ใช้เครื่องมือช่วยง่ายๆ ด้วย SOLIDWORKS

หลายครั้งเราอาจจะเคยชินกับวิธีเดิมๆ การเจาะรู ในระนาบเดียว อาจจะเข้าใจว่าก่อนที่จะใช้คำสั่ง Hole Wizard คือ ต้องเลือกผิวระนาบก่อนถึงจะเข้าคำสั่ง ซึ่งวิธีดังกล่าวอาจจะเจาะรูได้แค่ระนาบเดียวเท่านั้น ทีนี้มาดูว่าถ้าต้องการเจาะหลายๆ ระนาบจะมีขั้นตอนการอย่างไรบ้างดังนี้

มาดูวิธี การเจาะรู หลายๆ ระนาบในขั้นตอนเดียวด้วย SOLIDWORKS

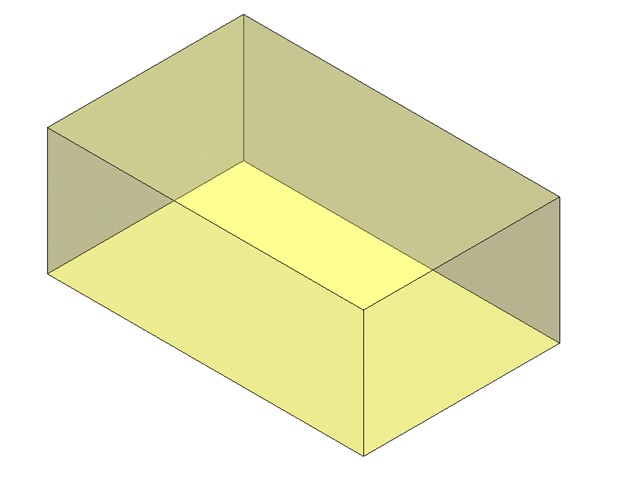

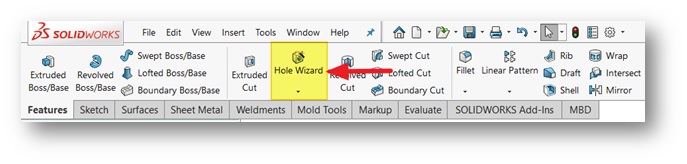

1. เริ่มแรกให้ทำการเตรียมโมเดล เข้ามาก่อนจากนั้นเข้าคำสั่ง Hold Wizard

มาดูวิธี การเจาะรู หลายๆ ระนาบในขั้นตอนเดียวด้วย SOLIDWORKS

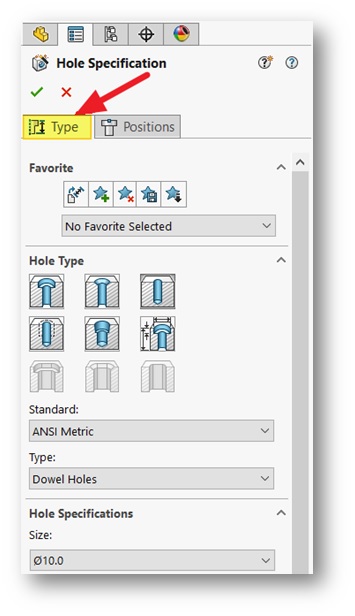

2. ทำการเลือก Type ของรูเจาะและขนาดที่ต้องการ

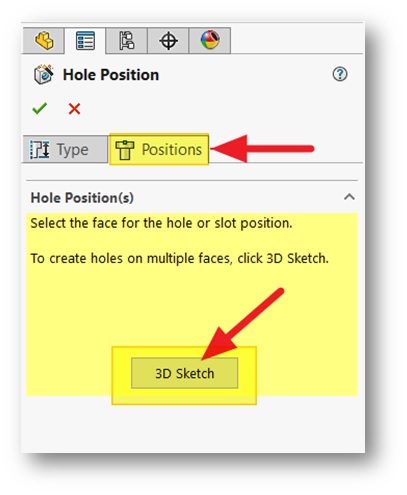

3. หลังจากที่ปรับขนาดเรียบร้อยแล้วให้มาที่ Position > 3D Sketch เพื่อวางตำแหน่งรูเจาะที่ต้องการ

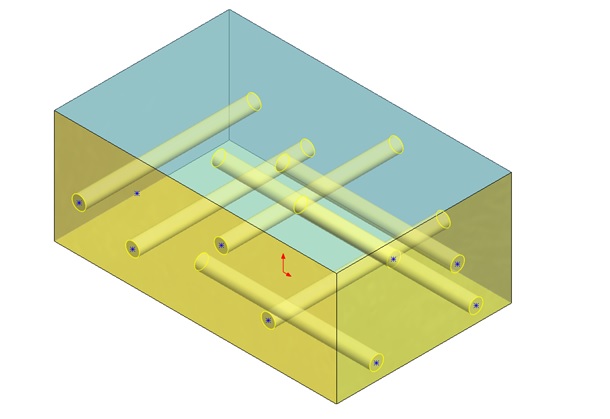

4. ทำการวางตำแหน่งตามระนาบที่ต้องการจะเจาะรูได้เลย

มาดูวิธี การเจาะรู หลายๆ ระนาบในขั้นตอนเดียวด้วย SOLIDWORKS

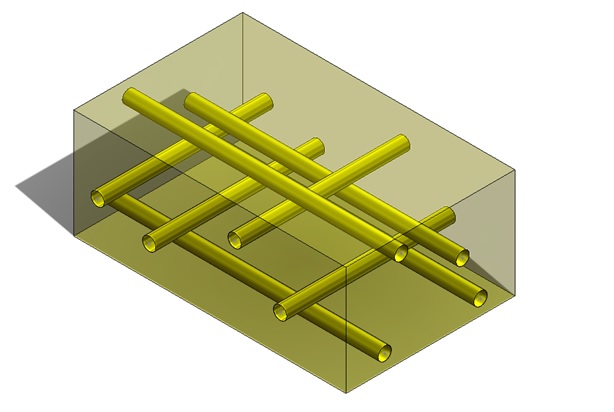

เพียงเท่านี้ก็จะสามารถวางตำแหน่งของรูเจาะได้ตามต้องการ อีกทั้งยังช่วยในเรื่องของการลดระยะเวลาในการออกแบบได้อีกด้วย และยังหวังว่าอจจะมีประโยชน์ต่อผู้ใช้งาน
