การเชื่อมผิวรอยต่อของชิ้นงานใน Sheet metal

Applicad Public Company Limited.Tips & Tricks Tips & Tricks - SolidWorks Tips & Tricks Miการเชื่อมผิวรอยต่อของชิ้นงานใน Sheet metal

Jun

4

2018

การเชื่อมผิวรอยต่อของชิ้นงานใน Sheet metal



เวลาที่วาดSheet metal ขึ้นมา แล้วดัดเป็นรูปทรงต่างๆ จะสังเกตุว่าจะเห็นชิ้นงานที่เราพับขึ้นมามีรอยต่ออยู่ ซึ่งในความเป็นจริง เราจะต้องทำการเชื่อมชิ้นงาน ซึ่งตัวโปรแกรม Solidworks สามารถที่จะทำรอยเชื่อมขึ้นมาพร้อมระบุขนาดของรอยเชื่อมลงใน Drawing ได้ครับ โดยใช้คำสั่ง Weld corner

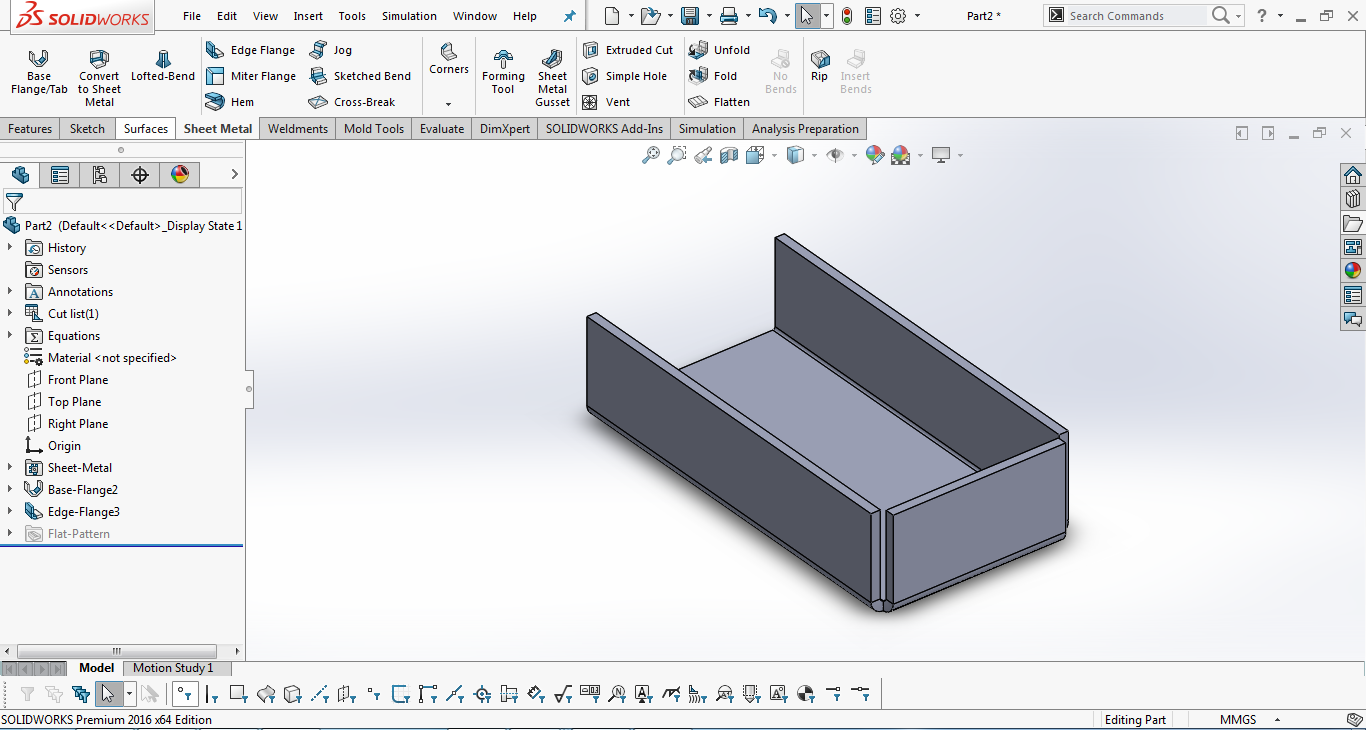

1.สร้างชิ้นงานขึ้นมาเป็นกล่อง ดังรูป โดยใช้คำสั่ง sheet metal

2.ไปที่ ไอคอน corner แล้วเลื่อนลงมาเลือกคำสั่ง welded corner

3.ในช่อง corner to weld ในช่องที่แรกให้เลือก พื้นผิวในหน้าที่เป็นรอยเชื่อม ของชิ้นงาน และสามารถให้ขนาดของรอยเชื่อมได้

Tip&trick หากต้องการให้มีสัญลักษณ์ของรอยเชื่อมและขนาดใน drawing ให้ ติ๊กที่ Add weld symbol



จัดทำโดย : นาย ธนัชชา มณีลาภ
