การสร้าง แบบเฟืองเกียร์ ในหน้าต่าง Assembly

ในบทความนี้จะนำเสนอเทคนิคการออกแบบ แบบเฟืองเกียร์ โดยใช้โปรแกรม SOLIDWORKS จะช่วยให้ผู้ใช้งานสามารถออกแบบเฟืองได้อย่างรวดเร็ว และยังสามารถปรับแต่งหรือแก้ไขค่าต่างๆ ในการออก แบบเฟืองได้ง่ายๆ

เฟือง (Gear) เป็นเครื่องกลที่ทำงานโดยการหมุน ใช้ในการส่งกำลังในระยะสั้น ใช้สำหรับการส่งกำลังในลักษณะของแรงบิด (Torque) โดยการหมุนของตัวเฟืองที่มีฟันอยู่ในแนวรัศมี โดยการส่งกำลังจะสามารถเกิดขึ้นได้ก็ต่อเมื่อมีฟันเฟืองตั้งแต่สองตัวขึ้นไป เป็นอุปกรณ์ที่มีความแข็งแรงสูงและมีความปลอดภัย

การสร้าง แบบเฟืองเกียร์ ในหน้าต่าง Assembly_SOLIDWORKS

1.ให้เปิด New Assembly จากนั้นเลือก Design Library > ผู้ใช้จะต้องเลือกมาตรฐาน Standard ก่อนจากนั้นเลือกระบบส่งกำลัง Power Transmission > Gears ในตัวอย่างนี้จะเน้นไปที่ Spur Gears

การสร้างเฟืองเกียร์ในหน้าต่าง Assembly_SOLIDWORKS

โดยเฟือง (Gear) ก็จะแบ่งได้ 7 ประเภท

การสร้าง แบบเฟืองเกียร์ ในหน้าต่าง Assembly_SOLIDWORKS

2. เลือกSpur Gears > คลิกขวาเลือก Insert Into Assembly… ถ้าเลือก Create Part… จะไม่สามารถเข้ามาแก้ไขภายหลังได้

การสร้าง แบบเฟืองเกียร์ ในหน้าต่าง Assembly_SOLIDWORKS

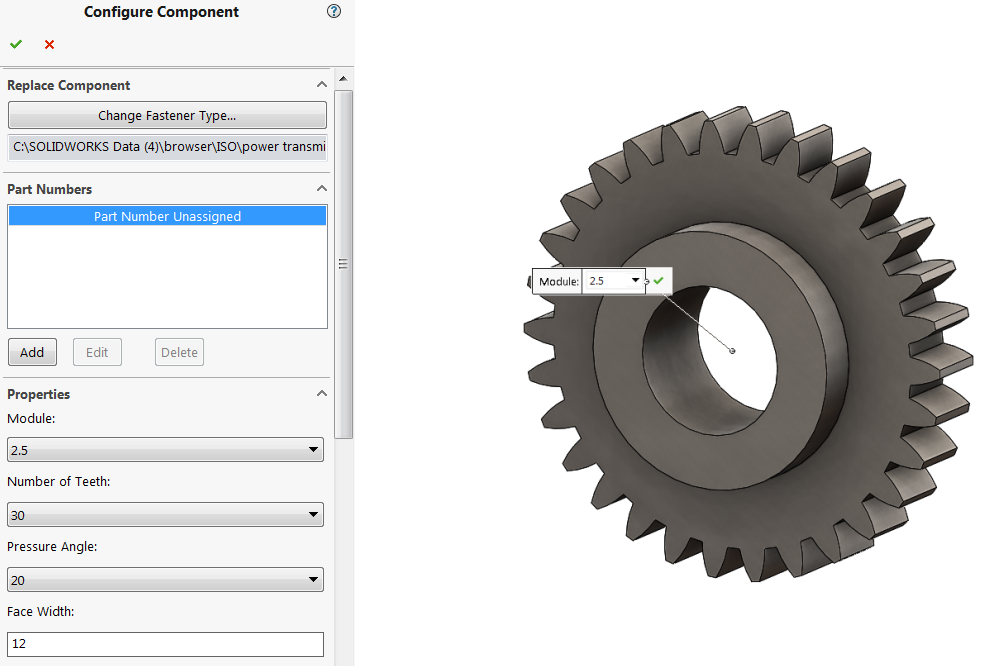

3. โปรแกรม SOLIDWORKS จะมีข้อมูลขึ้นมาเพื่อให้กรอกข้อมูลโดยหลักๆ จะมีค่าModule, Number of Teeth, Pressure Angle และอื่นๆ เมื่อกรอกข้อมูลเสร็จแล้วโปรแกรม จะทำการสร้างเฟืองตามค่าที่ใส่ไป จากนั้นกด OK

การสร้าง แบบเฟืองเกียร์ ในหน้าต่าง Assembly_SOLIDWORKS

4. หากต้องการแก้ไขข้อมูลในการออกแบบให้ทำการคลิกขวาที่ชื่อชิ้นงาน > เลือก Edit Toolbox Components

การสร้าง แบบเฟืองเกียร์ ในหน้าต่าง Assembly_SOLIDWORKS

จะเห็นได้ว่าการใช้งานไม่ซับซ้อน เพียงเท่านี้ก็สามารถออกแบบเฟือง (Gear) ได้อย่างรวดเร็วและยังช่วยประหยัดเวลาได้อีกด้วย

ข้อมูลเพิ่มเติม : SOLIDWORKS
