การบอกระยะจาก Center-Center ของสี่เหลี่ยมโดยไม่ต้องสร้าง Centerline

เทคนิคง่ายๆในการบอกระยะจากจุด center–center ของสี่เหลี่ยมโดยไม่ต้องสร้างเส้น centerline มีวิธีง่ายๆ 2 วิธีดังนี้ค่ะ

1. ใช้วิธีการสร้างสี่เหลี่ยมด้วยคำสั่ง sketch center rectangular เพื่อใช้จุด center ของ sketch ไปใช้อ้างอิงในการบอกขนาดในหน้าต่าง Drawing

ในหน้าต่างของ Drawing โชว์ sketch เพื่อใช้ในการเป็น reference ในการบอกขนาด

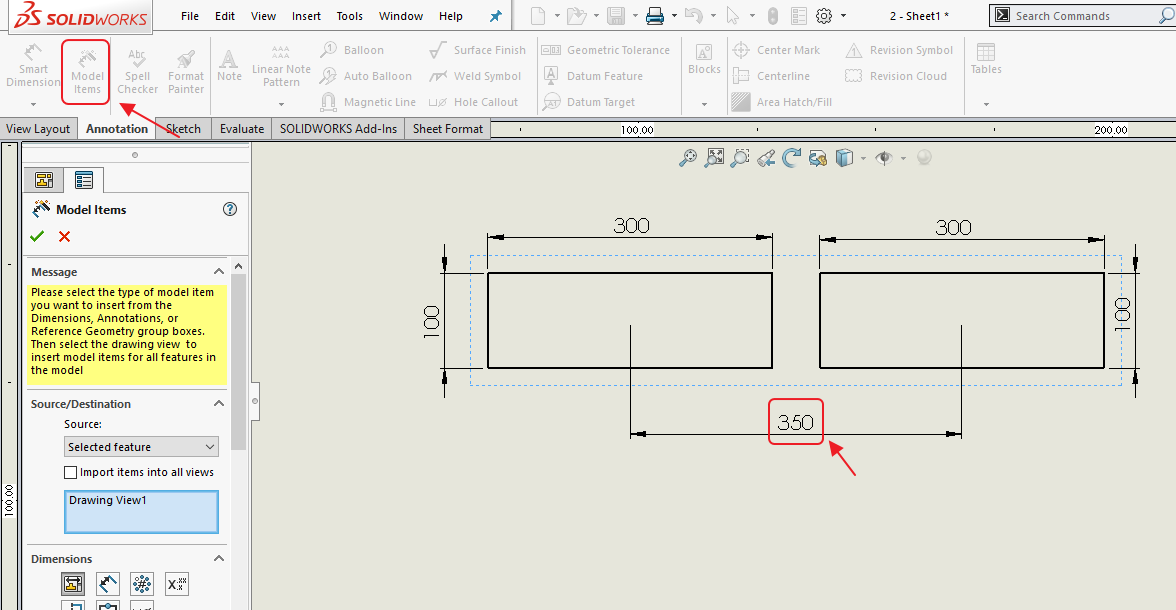

2. อีกวิธีคือ ให้ขนาดตั้งแต่อยู่ใน Part เมื่ออยู่ในหน้า Drawing ให้ใช้คำสั่ง Model Item เพื่อบอกขนาด

เพียงเท่านี้ก็สามารถให้ขนาดระหว่างกึ่งกลางของสี่เหลี่ยมได้โดยไม่ต้องใช้คำสั่ง center line เข้ามาช่วยแล้ว ลดขั้นตอนและเวลาในการออกแบบได้ด้วยการเลือกใช้คำสั่งและรูปแบบการบอกขนาดให้เหมาะสมค่ะ





จัดทำโดย : แสงเดือน
