Display Symmetric results ใน Simulation

ในการวิเคราะห์ SolidWorks Simulation กับงานที่มีลักษณะเป็นชิ้นงานสมมาตรหรือ Symmetry กัน เรามักจะใช้วิธีการแบ่งชิ้นงานออกเป็นส่วนๆที่สมมาตร แทนการวิเคราะห์โมเดลทั้งชิ้น เพื่อให้การวิเคราะห์ใช้เวลารวดเร็วขึ้น ซึ่งเมื่อผลการวิเคราะห์ออกมาแล้วนั้น จะแสดงออกมาบนชิ้นงานสมมาตรเพียงส่วนเดียว แต่ผู้ใช้งานสามารถเลือกแสดงผลการวิเคราะห์ให้ออกมาทั้งโมเดลได้ ด้วยการปรับแต่งที่ option ของ SolidWorks Simulation ลองดูตัวอย่างการเลือกแสดงผลได้จากตัวอย่างด้านล่างเลยค่ะ

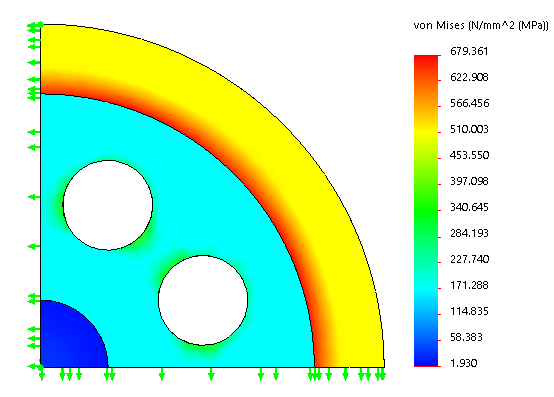

เมื่อทำการวิเคราะห์เสร็จแล้วจะได้ค่าการวิเคราะห์แสดงออกมาในรูปชิ้นงานที่ตัดแบ่งมาส่วนเดียว

หากต้องการให้แสดงในรูปของโมเดลทั้งชิ้นให้คลิ๊กขวาที่ Stress Plot เลือก Edit Definition จากนั้นเลือก Display symmetric results ก็จะสามารถแสดงค่าบนโมเดลทั้งชิ้นได้
