มาเล่น sim กันเถอะ ตอน15 การโชว์ Mesh ในผลลัพธ์



ในกรณีที่เรามีการ Run และได้ผลลัพธ์แล้วโปรแกรมจะแสดงภาพเป็นเฉดสีให้เรา แต่เราสามารถเปลี่ยนลักษณะการแสดงภาพได้ เพื่อนำไปทำข้อมูลในการนำเสนอต่างๆในอีกรูปแบบ

เรามาดูวิธีการที่จะทำให้เราทำขั้นตอนนั้นได้ง่ายๆกัน

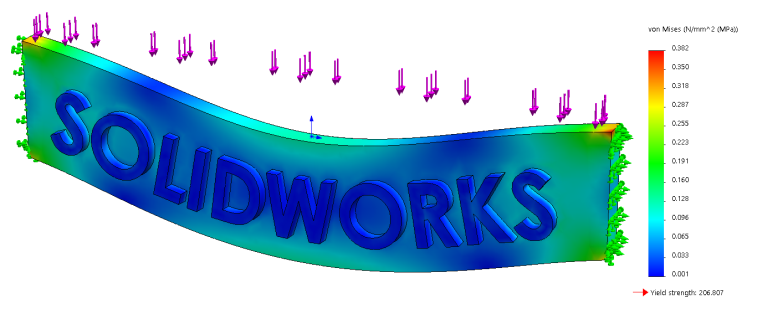

ภาพในลักษณะเดิมที่โปรแกรมสร้างมา

ขั้นตอนที่ 1 เมื่อ Run เสร็จแล้วให้คลิ๊กขวาที่ Stress เลือก Edit Definition

ขั้นตอนที่ 2 ที่ Tab setting เลือกหัวข้อ Boundary Options เป็น Mesh

เพียงเท่านี้เราจะได้ภาพที่เราต้องการแล้วครับ



จัดทำโดย : ปรีชา ดาศิริ
