มาเล่น sim กันเถอะ ตอน14 การ Split ผิวเพื่อกำหนดจุดจับยึด/แรง

ในกรณีที่เรามีการสร้างชิ้นงานมาแล้วแต่เราไม่สามารถกำหนดแรงลงไปเฉพาะผิวใดผิวนึงได้ เนื่องจากเมื่อเราเลือกผิวนั้นแล้ว มันติดเป็นผิวเดียวกันหมดเลย

วันนี้ผมมีเทคนิคง่ายๆมาฝากครับ กรณีต้องการใส่แรงบริเวณที่ก้อนสีแดงวางอยู่

เรามาดูวิธีการที่จะทำให้เราทำขั้นตอนนั้นได้ง่ายๆกัน

ขั้นตอนที่ 1 Create new Study

ขั้นตอนที่ 2 กำหนดแรงโดยใช้คำสั่ง Force

ขั้นตอนที่ 3 ในขณะที่เรากำหนดแรง ให้เรากดที่ Tab Split และเลือก Create Sketch แล้วเข้าสู่ขั้นตอนการ Sketch เหมือนปกติ แล้วทำการวาดเส้นเพื่อจะทำการแบ่งผิวให้ตรงตามที่ต้องการจะใส่แรง

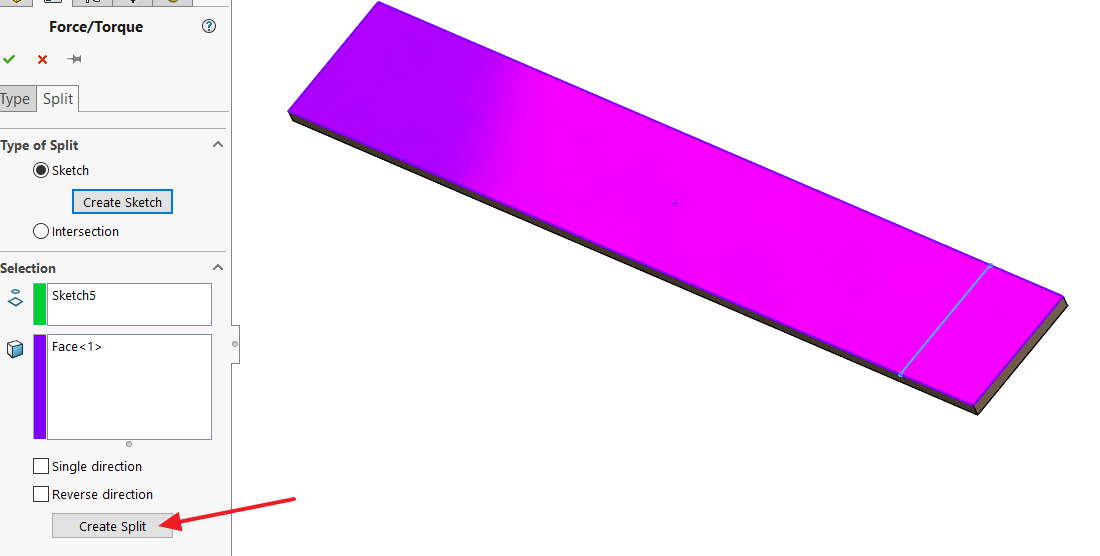

ขั้นตอนที่ 4 กด Create Split ….เพียงเท่านี้เราก็สามารถเลือกใส่แรงหรือกำหนดจุดจับยึดได้ตามต้องการแล้วครับ


เพียงเท่านี้เราก็ไม่ต้องมาเลือกผิวหรือเลือกชิ้นงานอีกต่อไป ง๊ายง่าย….



จัดทำโดย : ปรีชา ดาศิริ
