มาเล่น sim กันเถอะ ตอน12 การใส่ระยะที่ต้องการในการรับแรง



ในกรณีที่งานของเรามีลักษณะการใช้งานจริงที่ถูกเคลื่อนที่ไปเป็นระยะความยาว เช่นงานนี้ถูกดันที่ผิวใดผิวหนึ่งจนโก่งไป 0.5 มม. แล้วชิ้นงานนี้จะเสียหายหรือไม่ เราสามารถจำลองลักษณะแบบนี้ได้โดยขั้นตอนดังนี้

ขั้นตอนที่ 1 เตรียมโมเดลด้วยการสร้างจาก Sheet Metal หรือ Feature ทั่วไปก็ได้

ขั้นตอนที่ 2 สร้าง Study ใหม่ และใส่ชื่อตามต้องการ เลือก Static

ขั้นตอนที่ 3 กำหนดจุดจับยึด ในที่นี้ผมเลือกผิวล่าง

ขั้นตอนที่ 4 กำหนดจุดจับยึดอีกจุด (จุดที่ต้องการกำหนดระยะการเคลื่อนตัว) เลือกขอบหรือผิวที่ต้องการ

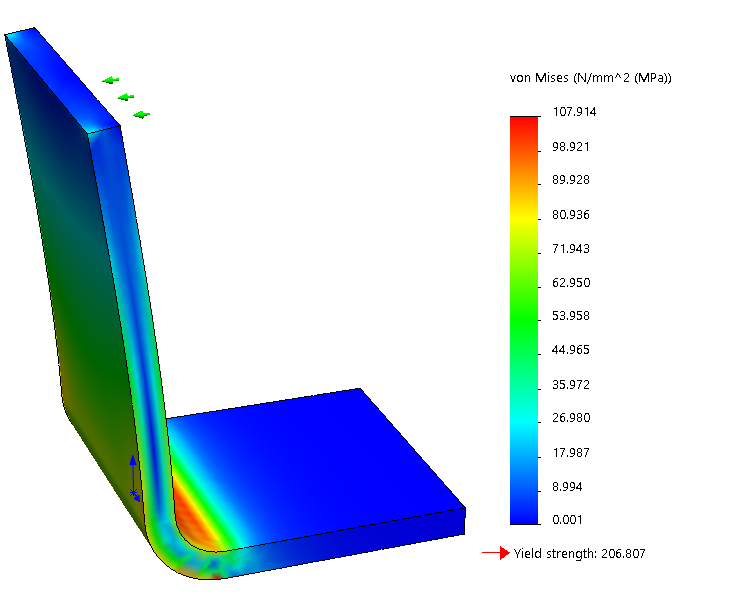

ขั้นตอนที่ 5 ทำการ Run ได้เลย เพียงเท่านี้เราก็จะได้ผลลัพธ์ที่ต้องการแล้วครับ



จัดทำโดย : ปรีชา ดาศิริ
