การหาค่า K ของสปริง ด้วย SolidWorks Simulation

ถ้าเกิดเราไม่สามารถนำชิ้นงานสปริงไปทดสอบหาค่าความแข็งได้ด้วยเครื่องทดสอบแรงกดหรือดึงแล้ว เราสามารถใช้ความสามารถของ SolidWorks Simulation มาช่วยหาค่าได้อย่างง่ายดายและรวดเร็วอีกด้วย เราลองมาดูกันครับว่ามีวิธีการอย่างไร

1. เราก็ทำการ เขียนสปริง ขึ้นมาตามต้องการดังรูป จากนั้นก็กำหนดวัสดุ กำหนดวัสดุให้กับชิ้นงาน

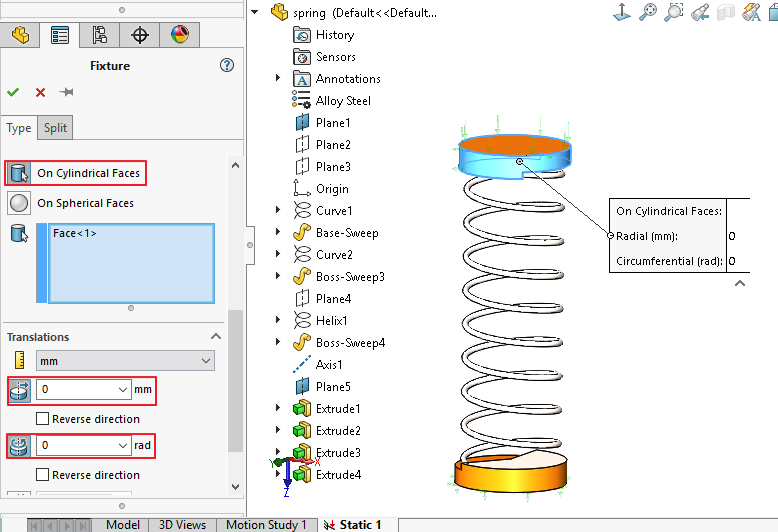

2. จากนั้นก็ทำหนด Fixtures ส่วนด้านล่างของสปริง และกำหนด Fixtures แบบ cycle .ให้กับผิวทรงกระบอกด้านบน โดยล๊อค ทิศทางการหมุน Radial และ Circumferential

3. จากนั้นก็ทำการ ใส่แรง ตามค่าแรงที่เราสนใจ

4. Run ดูผลลัพธ์ จากนั้นก็นำค่า Displacement ที่ได้ในการวิเคราห์มา การคำนวณ โดยใช้สมการ

F= k.x

F= แรงกดที่เราได้ทำการใส่ ให้กับชิ้นงานสปริง ( N )

X= ระยะยุบตัวของสปริง หรือระยะกระจัด Displacement ( m )

K= ค่า Stiffness Spring ( N/m )

ดังนั้นจาก รูปสมการเราก็ทำการย้ายข้างสมการ

k = F/x

เช่น ผมทำการใส่แรงเท่ากับ 0.1N และผลของการวิเคราห์ ได้ค่า x=0.395 mm.ดังรูป

ดังนั้น จากสมการ

***** ข้อควรระวัง ต้องทำการ เปลี่ยนหน่วย ระยะยุบตัวของสปริงให้เป็น เมตร (m.) ด้วยนะครับ*****

Benefit : เพียงเท่านี้ การวิเคราะห์ชิ้นงานที่เป็นสปริง โดยต้องการหาค่า Stiffness Spring ก็สามารถทำได้อย่างง่ายดายเลยครับ



จัดทำโดย : ธีรวัฒน์ ธรรมสิมมา
