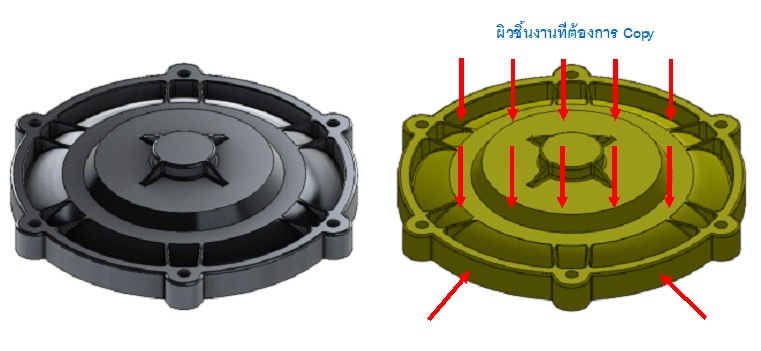

ในการทำงานกับ SolidWorks บางครั้งคงหลีกเลี่ยงไม่ได้ที่จะต้องมีการนำความสามารถของ Surface เข้ามาช่วยในการออกแบบชิ้นงาน โดยวันนี้เรามีเทคนิคการ Copy ชิ้นงานมาฝาก ในตัวอย่างนี้เราต้องการ Copy ผิวชิ้นงานด้านบนทั้งหมด (ผิวสีเหลือง) ซึ่งเราก็คงเคยเห็นเทคนิคแบบต่างๆ มาบ้างแล้ว วันนี้เรามาดูอีกแนวทางหนึ่งด้วยการใช้คำสั่ง Knit Surface

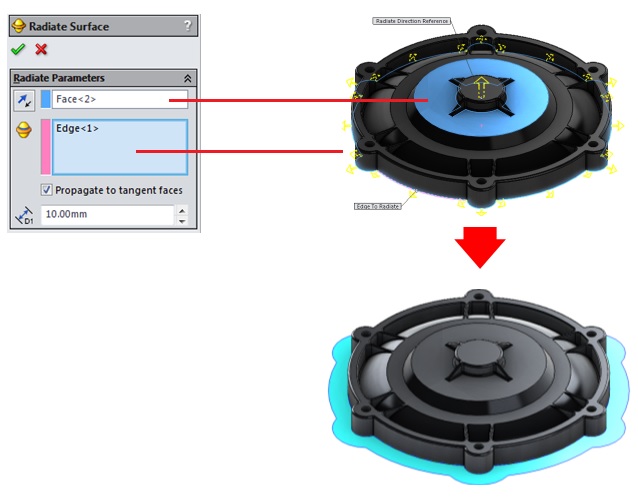

- สร้าง Surface ด้วยคำสั่ง Radiate Surface เพื่อเป็น Reference ในการกำหนดทิศทางการ Copy ผิวชิ้นงาน

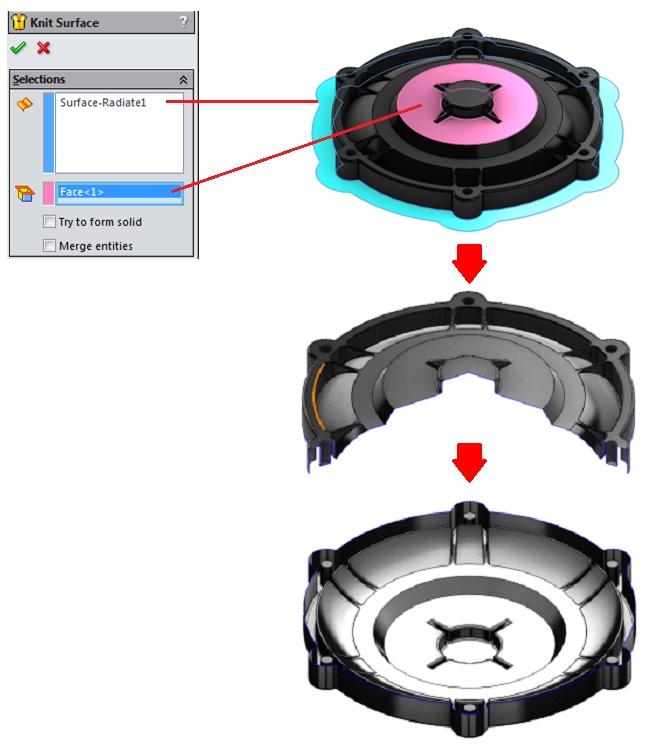

- ใช้คำสั่ง Knit Surface เพื่อ Copy ผิวชิ้นงาน แล้วคลิก OK
Benefit
สามารถ Copy ผิวชิ้นงานได้อย่างรวดเร็วในคำสั่งเดียว ซึ่งถ้าเราใช้คำสั่ง Copy Surface เราอาจจะต้องใช้เวลาในการเลือกผิวชิ้นงานทั้งหมดค่อนข้างนานเลยทีเดียว
Tips & Tricks เพิ่มเติม : https://www.applicadthai.com/tips-tricks/tips-tricks-solidworks/
จัดทำโดย : อาชิระวิชญ์ สุมาลุย์
