การลิงก์ชื่อ Part ไปยัง Sheet Drawing

ในหัวข้อนี้จะขอแนะนำวิธีการลิงค์ชื่อ Part เข้าไปใน Title Box ของ Drawing ในกรณีที่มีการ Add Sheet หลายๆ Sheet และแต่ละ Sheet ก็มี Part ไม่เหมือนกัน ดังนั้นผู้ใช้งานจึงอาจต้องการให้มีชื่อของ Part แต่ละ Part ลิงก์เข้าไปใน Sheet แต่ละ Sheet ของ Drawing ด้วย ลองมาดูตัวอย่างด้านล่างกันเลยค่ะ

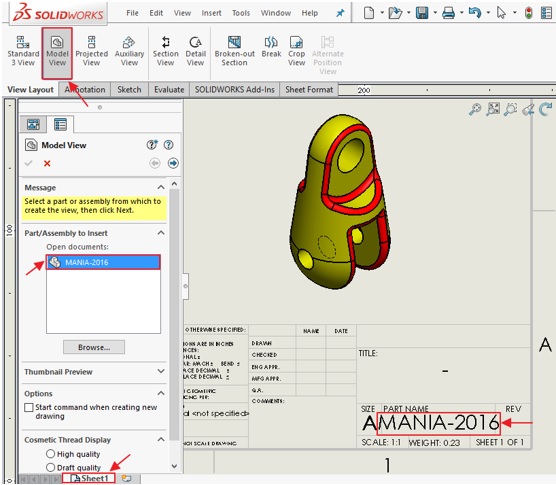

1.ทำการสร้าง Drawing และดึง View Drawing ออกมาวางใน Sheet Drawing ที่ 1 สังเกตชื่อ Part จะขึ้นมาใน Title Box



2.คลิกขวาที่ Drawing แล้วเลือก Edit Sheet Format จากนั้นคลิกขวาที่ชื่อ Part ใน Title Box เลือก  Edit Text in Window เพื่อเช็คว่าชื่อลิงก์กับ Part Name (“$PRPSHEET:”SW-File Name”)

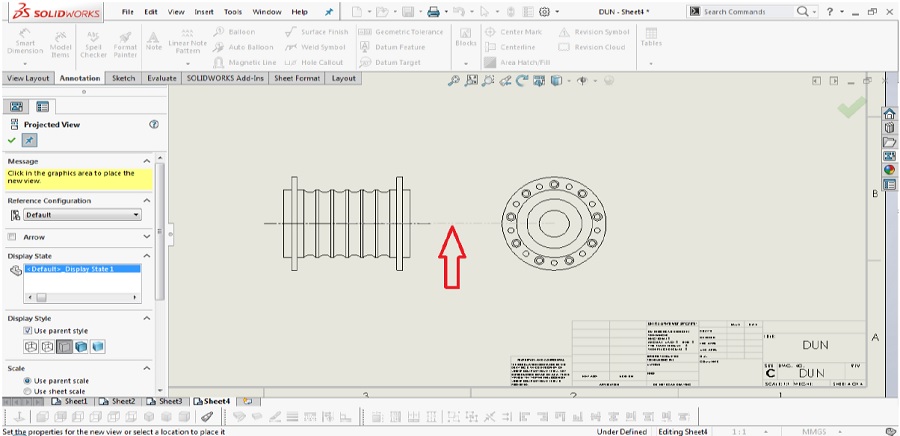

3.ทำการ Add Sheet ที่ 2 แล้วดึง Part ตัวที่ 2 มาวางใน Drawing สังเกตชื่อ Part ยังคงเป็นชื่อของ Part 1



4.ทำการคลิกขวาที่ Drawing แล้วเลือก Property จากนั้น เอาเครื่องหมายถูกที่ Same as Sheet Specifies In Document Properties ออก



5.กด Rebuild เพื่ออัพเดตชื่อของ Part ไปยัง Drawing



ด้วยขั้นตอนที่ไม่ซับซ้อน ด้วยการเลือก Set ใน Property ของ Drawing ก็จะช่วยให้ผู้ใช้งานสามารถแสดงชื่อของ Part เข้าไปอยู่ใน Title Box ของแต่ละ Sheet ได้แล้ว
