เปลี่ยนหน่วยวัดง่ายๆ ทั้ง Drawing

ปัจจุบันการรับงานจากภายนอกบริษัท หรือการทำงานร่วมกันข้ามบริษัท เป็นเรื่องจำเป็นที่เราอาจหลีกเลี่ยงไม่ได้ ซึ่งแต่ละบริษัทอาจมีหน่วยวัดที่แตกต่างกันบางหน่วยงาน ใช้การวัดระยะเป็นนิ้วบ้าง เป็นเซ็นติเมตรบ้างหรือเป็นเมตร ซึ่งเรามี Tricks เล็กๆ น้อยๆ เกี่ยวกับกา | AppliCAD Co., Ltd.

       ปัจจุบันการรับงานจากภายนอกบริษัท หรือการทำงานร่วมกันข้ามบริษัท เป็นเรื่องจำเป็นที่เราอาจหลีกเลี่ยงไม่ได้ ซึ่งแต่ละบริษัทอาจมีหน่วยวัดที่แตกต่างกันบางหน่วยงาน ใช้การวัดระยะเป็นนิ้วบ้าง เป็นเซ็นติเมตรบ้างหรือเป็นเมตร ซึ่งเรามี Tricks เล็กๆ น้อยๆ เกี่ยวกับการเปลี่ยนค่าหน่วยวัดหมดทั้งใน Drawing

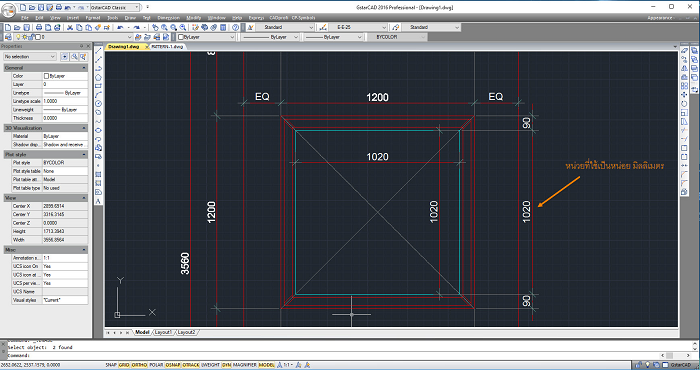

       เราสามารถเปลี่ยนหน่วยที่ใช้ทั้งหมดเป็นเมตรได้ โดยให้ผู้ใช้งานเข้าไปที่ Dimension Style Manager กดเลือก Dimension ที่เราเลือกใช้ในหน้า Drawing จากนั้นให้เลือก Modify

       ให้ผู้ใช้งานไปที่แท็บ Primary Units << เลือก Precision เปลี่ยนจุดทศนิยมด้านหลัง << เลือก Scale factor เปลี่ยน 0.001 เพื่อเป็นหน่วยเมตร จากนั้นคลิก Ok

       แค่นี้เราก็จะได้หน่วยที่เราใช้งานทั้ง Drawing ได้แล้ว เปลี่ยนจากหน่วยเดิมคือ มิลลิเมตร เป็นเมตรทั้งหมด

Tips & Tricks: Chanakarn Rianrungroj
