เทคนิคบอกรายละเอียดชิ้นส่วนงานเครื่องกลที่ซ้ำกันได้ง่ายๆ ด้วย GstarCAD

       สำหรับงานเครื่องกลที่ต้องมีการเขียนรายละเอียดของเครื่องจักรกล จำนวนมากๆ และซ้ำๆ กัน ซึ่งก็จะใช้เวลาค่อนข้างนาน สำหรับบอกชื่ออุปกรณ์แต่ละชิ้น โดยใน Tips & Tricks นี้จะมาแนะนำเครื่องมือที่ทำให้การบอกรายละเอียดง่ายขึ้น ซึ่งจะทำให้การเขียนแบบที่มีประสิทธิภาพมากขึ้น

Tips & Tricks นี้ทางผมขอแนะนำคำสั่งใน GstarCAD 2016 ที่ใช้งานได้ง่ายและรวดเร็ว ลดขั้นตอน ในการบอกหรือชี้ไปยังวัตถุต่างๆ ที่โปรแกรมสามารถเลือกคำสั่ง Multileader โดยเราสามารถเลือกที่ เมนู Annotation > Leader จากนั้นทำการ ชี้ไปยังจุดที่ต้องการบอกรายละเอียด

GstarCAD

จากนั้นเราก็สามารถ เพิ่มลูกศรเพื่อชี้ไปยังวัตถุอื่นๆ ได้ทันทีจากคำสั่งนี้ (Add Leader)

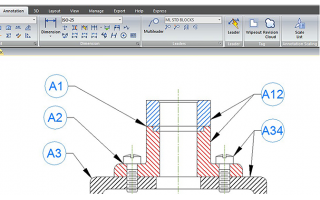

ตัวอย่างการบอกรายละเอียดแบบ MLEADER

GstarCAD

       จะเห็นได้ว่าการบอกรายละเอียดงานเครื่องกล ก็จะไม่ใช่เรื่องยากอีกต่อไปช่วยให้เขียนแบบสะดวกยิ่งขึ้นและลดเวลาเขียนแบบ ในงานบอกรายละเอียดเครื่องกล ที่ทำซ้ำๆ หรือจำนวนอุปกรณ์ที่มีจำนวนมากได้

Tips & Tricks: Nutthawut Ponpipatpong
