เทคนิคการฉายภาพ 3 มิติ เป็น 2 มิติ ด้วยคำสั่ง SOLPROF ใน GstarCAD

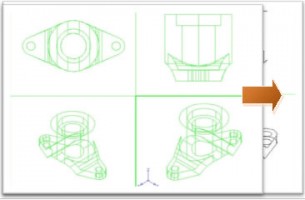

สำหรับ การสร้างวัตถุ 3 มิติ เช่นกล่อง หรือ cone นั้น แบบจะแสดงให้มี Hidden Line ผู้ใช้งานสามารถใช้งานได้โดยใช้คำสั่ง SOLPROF ใน Lay out โปรแกรมจะสร้างภาพฉายที่แยก Layer ของเส้น ที่อยู่ด้านหน้า คำสั่งนี้จะแยกเส้นออกเป็นสองประเภท คือ เส้นที่มองไม่เห็น และเส้นที่ถูกซ่อน ซึ่งเส้นทั้ง สองประเภทจะถูกแยกไว้ต่างเลเยอร์กัน

ก่อนที่จะใช้คำสั่ง SOLPROF ผู้ใช้งานจะต้องใช้คำสั่ง View/Model Space(Floating) เพื่อเข้าสู่ Floating Model Space เสียก่อน ในกรณีที่ยังไม่มี วิวพอร์ทใดๆใน Paper Space เราสามารถสร้างวิวพอร์ทโดยใช้คำสั่ง MVIEW หรือคำสั่ง View/ Viewports/1- Viewports จากเมนูบาร์

เมื่อใช้คำสั่ง SOLPROF กับ Solid ที่อยู่ในวิวพอร์ทที่สร้างจากคำสั่ง MVIEW แล้วโปรแรมจะสร้างบล๊อคของเส้นที่สามารถมองเห็นได้และบล๊อคของเส้นที่แยกกัน ต่างเลเยอร์ โดยโปรแกรมจะสร้างเลเยอร์ขึ้น 2 เลเยอร์ เพื่อเก็บเส้นทั้งสองประเภทนี้ โดยโปรแกรมจะกำหนดชื่อเลเยอร์ดังนี้

PH –Viewports handle หมายถึง เส้นที่อยู่บน Layer ที่จะเป็น Hidden line (Hidden profile layer) ซึ่งเลเยอร์จะ ขึ้นต้นด้วย PH แล้วตามด้วยหมายเลข handle ของโปรแกรม

PV – Viewports handle หมายถึง เส้นที่อยู่บน Layer ที่จะเป็น (Visible profile layer) สามารถมองเห็นได้ ซึ่ง เลเยอร์จะ ขึ้นต้นด้วย PV แล้วตามด้วยหมายเลข handle ของโปรแกรม


บทความโดย
อำนาจ โอภาสวรคุณ
