หาแรงที่ทำให้ชิ้นงานขยับ..ได้ง่ายๆ โดยใช้ SolidWorks Motion

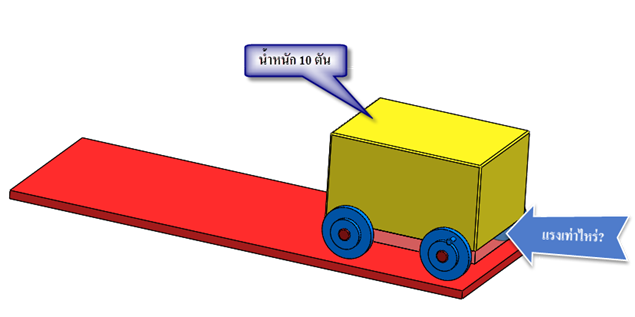

ถามมาเยอะอีกแล้วครับ ช่วงนี้ตามรูปเลยต้องใช้แรงผลักเท่าไหร่รถถึงจะขยับและมีความเร็วในการเคลื่อนที่ตามที่เราต้องการ..แบบนี้ใช้ SolidWorks Motion ครับ | AppliCAD Co., Ltd.

ถามมาเยอะอีกแล้วครับ ช่วงนี้ตามรูปเลยต้องใช้แรงผลักเท่าไหร่รถถึงจะขยับและมีความเร็วในการเคลื่อนที่ตามที่เราต้องการ..แบบนี้ใช้ SolidWorks Motion ครับ

 หาแรงที่ทำให้ชิ้นงานขยับ..ได้ง่ายๆ โดยใช้ SolidWorks Motion

ขั้นตอนครับ

1. ประกอบชิ้นงานให้ขยับได้ตามจริง

2. เข้า SolidWorks Motion

3. กำหนดทิศทางของ Gravity

หาแรงที่ทำให้ชิ้นงานขยับ..ได้ง่ายๆ โดยใช้ SolidWorks Motion

4. กำหนด Contact ระหว่างล้อกับราง

หาแรงที่ทำให้ชิ้นงานขยับ..ได้ง่ายๆ โดยใช้ SolidWorks Motion



5. ใช้ Motor ผลักที่ผิวชิ้นงาน กำหนดความเร็วของ Motor

หาแรงที่ทำให้ชิ้นงานขยับ..ได้ง่ายๆ โดยใช้ SolidWorks Motion

6. คลิก Calculate

7. เรียกผลลัพธ์ Motor Force ขึ้นมา

หาแรงที่ทำให้ชิ้นงานขยับ..ได้ง่ายๆ โดยใช้ SolidWorks Motion

8. ได้ผลลัพธ์ดังรูปสรุปได้ว่างานนี้ต้องใช้แรงสูงสุดในการผลักชิ้นงานให้เคลื่อนที่ประมาณ 2656.3 N

หาแรงที่ทำให้ชิ้นงานขยับ..ได้ง่ายๆ โดยใช้ SolidWorks Motion

Tips & Tricks: Wasan J.
