นับบล็อคด้วย AutoXLS Table ใน GstarCAD

ปัจจุบัน นี้การทำงานต้องแข่งกับเวลา ที่ผ่านไปอย่างรวดเร็ว ยิ่งมีงานเขียนแบบ ที่มีรายละเอียดที่เยอะมากๆ ซึ่งในแบบแปลนมีจำนวนของอุปกรณ์ต่างๆ เช่น สุขภัณฑ์ ประตู หน้าต่างหรือ อุปกรณ์ ไฟฟ้าที่อยู่ในแบบแปลน ผู้เขียนแบบจะต้องมาทำการถอดแบบอีกครั้งซึ่งจะเสียเวลาในการทำงาน

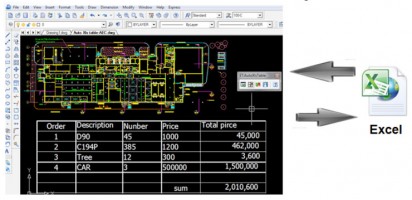

โปรแกรม GstarCAD มีฟังก์ชั่นที่จะมาช่วยในการนับบล็อค, บอกขนาดพื้นที่ หรือ วัดความยาว ที่อยู่ในแบบแปลนได้ง่ายขึ้น โดยข้อมูลจะเชื่อมโยงระหว่างโปรแกรม GstarCAD และ Microsoft Excel ถ้ามีการเพิ่มหรือลด ของจำนวนอุปกรณ์ในแบบแปลน ตัวเลขที่อยู่ในตารางก็จะถูก อัปเดทให้โดยอัตโนมัติ จากนั้นเราสามารถ Import ตาราง Microsoft Excel เข้ามาแทรกในแบบแปลนได้ เรียกว่า Automatic Data Interchange

รูปที่1

Menu Express > AutoXLS Table > Create Table
หลักการทำงานของคำสั่ง AutoXLS Table คือ จะทำการนับบล็อค, หาขนาดพื้นที่, ความยาวของวัตถุ ที่อยู่ในแบบแปลน เมื่อต้องการนับจำนวนบล็อคหรืออุปกรณ์ จากนั้นให้เลือกคำสั่ง Create table เพื่อเรียก โปรแกรม Microsoft Excel ขึ้นมา จากนั้นกรอกรายละเอียดหรือ ข้อมูลลงไปในตาราง (ดังรูปที่ 2) และใช้ ฟังก์ชั่น Add-ins ให้คลิ้กไปที่ Cell ที่ต้องการ ใน Microsoft Excel แล้วใช้ Insert function โปรแกรมจะแสดงหน้าต่าง เพื่อเลือกชื่อของบล็อคและเลเยอร์ที่บล็อคนั้นอยู่


รูปที่2

หน้าต่าง Insert Function เพื่อนับบล็อค หาพื้นที่ ความยาว ของวัตถุโดยสามารถเลือกได้ทีละรูปแบบ


รูปที่ 3
ส่วนการหาพื้นที่และความยาวของวัตถุ จะต้องสร้าง Group name ให้วัตถุนั้นเสียก่อนจึงจะนำวัตถุนั้นมาคำนวณหาพื้นที่ หรือความยาวได้ ให้เลือกไปที่คำสั่ง Selection Manager แล้วตั้งชื่อรูปแบบที่ต้องการหาเท่านี้เราก็สามารถหาพื้นที่และความยาวได้ อย่างง่ายดายแล้วครับ


รูปที่ 4

รูปที่ 5 แสดงการหาพื้นที่และความยาวของวัตถุ
