What’s New SOLIDWORKS2025 ตอนที่ 1

อัพเดทล่าสุดกับ SOLIDWORKS 2025: ทำให้งานออกแบบของคุณง่ายขึ้นกว่าเดิมด้วยฟีเจอร์ใหม่ ๆ ที่ใช้งานได้สะดวก

ถ้าพูดถึงซอฟต์แวร์การออกแบบที่คนใช้งานกันมากที่สุด ชื่อของ SOLIDWORKS ต้องติดอยู่ในอันดับต้น ๆ อย่างแน่นอน และในเวอร์ชั่น2025 นี้ ทำให้การออกแบบในรูปแบบ 3D ง่ายและสะดวกขึ้นกว่าเดิม มีฟีเจอร์ใหม่ๆ ที่พัฒนาเพื่อผู้ใช้งานโดยตรง ทำให้การออกแบบผลิตภัณฑ์และการทำงานร่วมกันเป็นเรื่องง่าย และที่สำคัญ ทุกคนที่อยู่ในทีมสามารถเชื่อมต่อกันได้อย่างรวดเร็วไม่ว่าจะอยู่ที่ไหนก็ตาม

เคยไหมที่อยากจะออกแบบชิ้นส่วนที่ซับซ้อนแต่ก็ทำได้ไม่สมบูรณ์แบบ? SOLIDWORKS 2025 มาพร้อมกับเครื่องมือ AI ที่จะช่วยให้คุณออกแบบชิ้นส่วนได้อย่างง่ายดายและแม่นยำราวกับมืออาชีพ! ไม่ต้องกังวลว่าจะพลาดรายละเอียดเล็ก ๆ น้อย ๆ อีกต่อไป เพราะ SOLIDWORKS 2025 จะคอยดูแลให้คุณเอง ในเวอร์ชั่นนี้ ช่วยเร่งการออกแบบให้เร็วขึ้นด้วยการปรับปรุงการสร้างชิ้นส่วน ไม่ว่าจะเป็นการเลือกขอบ Chamfer อย่างรวดเร็ว หรือการคัดลอกส่วนประกอบในการประกอบพร้อมกับ Mate ที่ซับซ้อนและเครื่องจักร เพิ่มความสะดวกในการสร้างตารางด้วยตารางการกำหนดค่าและการปรับปรุงใน BOM (Bill of Materials) ไปจนถึงการลดการใช้แบบ 2D ด้วยการปรับปรุงในเรื่องการวัดและกำหนดขนาดแบบ 3D ช่วยให้คุณเข้าสู่ขั้นตอนการผลิตได้รวดเร็วยิ่งขึ้น

SOLIDWORKS เวอร์ชั่นนี้มีเครื่องมือใหม่ในคำสั่ง Chamfer ที่ช่วยให้คุณสามารถเลือกขอบอัตโนมัติได้ด้วย Selection Accelerators คุณสามารถเปิดคำสั่งเพื่อให้เลือกเฉพาะขอบด้านนอกหรือด้านใน หรือขอบที่อยู่นอกผิวหรือขอบด้านในของ extrusions ขณะที่คุณเลื่อนเมาส์ไปที่ไอคอนในแถบเครื่องมือ ไอคอนจะแสดงตัวเลือกการเลือกขอบทั้งหมด ช่วยประหยัดเวลาจากการเลือกขอบด้วยตนเองฟังก์ชันนี้คล้ายกับที่มีในงาน fillets ซึ่งจะช่วยให้กระบวนการออกแบบรวดเร็วและง่ายขึ้น ทำให้คุณมีเวลามากขึ้นสำหรับการออกแบบและนวัตกรรมใหม่ๆ

มีฟีเจอร์ใหม่ ที่ช่วยทำงานด้าน Fillet รัศมีแบบปรับได้ ช่วยให้การต่อขอบเป็นชิ้นงานไปอย่างราบรื่น

SOLIDWORKS2025 ปรับปรุงความสามารถในการผลิตของฟังก์ชัน Sheet Metal Bend Notch สำหรับงาน โลหะแผ่นให้สามารถสร้าง Bend Notches แบบปรับแต่งได้อัตโนมัติบนเส้นโค้งของแผ่นโลหะ ฟีเจอร์ใหม่นี้ช่วยให้การออกแบบมีความยืดหยุ่นและสะดวกยิ่งขึ้น

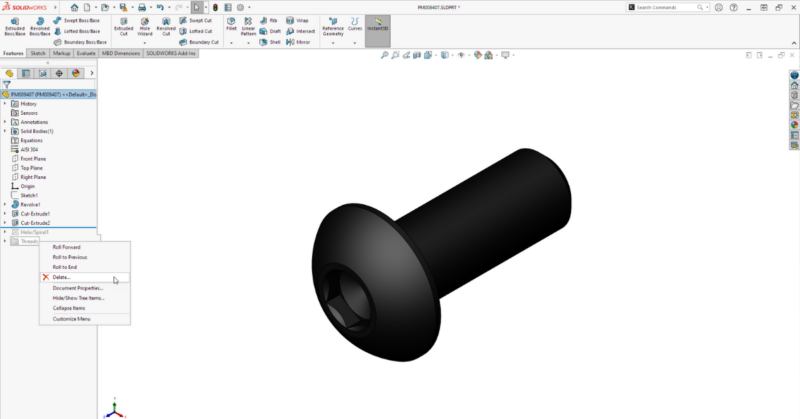

SOLIDWORKS2025 ช่วยประหยัดเวลาและลดการคลิกเมาส์โดยสามารถลบไอเท็มที่อยู่ใต้ Rollback Bar จาก Feature Manager® design tree ได้โดยไม่ต้องเลื่อนแถบไปข้างหน้า เพียงแค่เลื่อนลงไปและลบฟีเจอร์ที่คุณไม่ต้องการได้ทันที

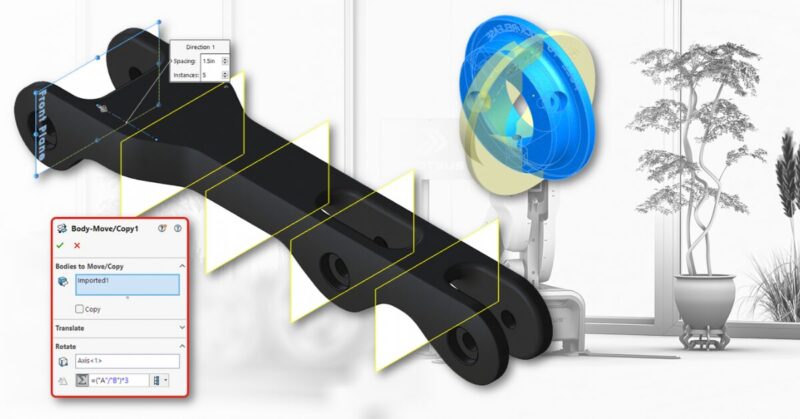

SOLIDWORKS2025 ช่วยเพิ่มประสิทธิภาพการสร้าง Skeleton Model และออกแบบให้มีความยืดหยุ่นมากขึ้นด้วยการทำ Pattern สำหรับ Reference Geometry เช่น Planes และ Axes โดยใช้ Linear Patterns เพื่อสร้าง Planes และ Axes ได้อย่างง่ายดาย

Assembly Componentsคัดลอกชิ้นส่วน Assembly พร้อมกับ Advanced และ Mechanical Mates ที่เกี่ยวข้องได้อย่างง่ายดาย เร่งกระบวนการสร้าง Assembly ให้รวดเร็วและมีประสิทธิภาพมากขึ้น

Solid Surface Bodies Interference – ตรวจจับการชนกันระหว่างของแข็งและพื้นผิว รวมถึงระหว่างพื้นผิวกับพื้นผิวได้อย่างแม่นยำ คุณสามารถมั่นใจได้ว่าการชนกันทั้งหมดจะถูกตรวจพบ แม้ในการทำงานกับNon-watertight geometry ซึ่งมักพบในการนำเข้า Geometry

Interference Detection in Large Design Review Mode (LDR) – การตรวจจับการชนกันในโหมด Large Design Review (LDR) ช่วยให้คุณตรวจสอบความสามารถในการผลิตของการออกแบบได้รวดเร็วขึ้น ใช้โหมด LDR เพื่อเพิ่มประสิทธิภาพการทำงานของคอมพิวเตอร์ในการจัดการกับ Assembly ขนาดใหญ่ได้อย่างรวดเร็ว

Seamless Transition Between LDR and Edit Part- เริ่มแก้ไขได้ทันทีโดยไม่ต้องเลือกข้อความเพื่อเข้าสู่โหมดแก้ไข LDR

Multi-Approval Stamps – ช่วยให้การตรวจสอบและอนุมัติเป็นไปอย่างมีประสิทธิภาพและสอดคล้องกับมาตรฐานองค์กร

BOM Quantity Override for Detailed Cut Lists – เพิ่มความยืดหยุ่นให้กับ Cut Lists ที่แสดงในตาราง BOM ใน Property Manager ของ Bill of Materials คุณสามารถเลือกตัวเลือกใหม่ที่ให้แสดงปริมาณของโครงสร้างได้เป็นแบบจำนวน QUANTITY หรือ LENGTH x QUANTITY เพื่อความชัดเจนและสะดวกในการจัดการข้อมูล

Surface Finish Symbols – สร้างสัญลักษณ์พื้นผิว (Surface Finish Symbols) ตามมาตรฐาน ISO 21920 เพื่อให้การออกแบบเป็นไปตามมาตรฐานสากล ช่วยให้มั่นใจในคุณภาพและความสม่ำเสมอในการสื่อสารข้อมูลพื้นผิวของชิ้นงาน

DimXpert Dimensions – กำหนด Drafted Features ได้อย่างง่ายดาย สามารถบันทึกและกำหนดขนาดรวมถึงค่า Tolerance ด้วยความสามารถใหม่ของ DimXpert ช่วยให้กระบวนการออกแบบมีประสิทธิภาพและชัดเจนมากขึ้น

3D Interconnect STEP 242 Export Controls – ฟีเจอร์ 3D Interconnect สำหรับการส่งออกไฟล์ STEP 242 ช่วยให้การสื่อสารข้อมูลการผลิตผลิตภัณฑ์ (PMI) ไปยังขั้นตอนถัดไปเป็นไปอย่างยืดหยุ่นและมีการควบคุมมากขึ้น ด้วยการตั้งค่าการส่งออกใหม่ที่รองรับมาตรฐาน STEP 242 คุณสามารถจัดการข้อมูลได้อย่างแม่นยำและปรับแต่งได้ตามความต้องการ

Surface Finish Symbols – สร้างสัญลักษณ์พื้นผิว (Surface Finish Symbols) ตามมาตรฐาน ISO 21920 เพื่อให้การออกแบบเป็นไปตามมาตรฐานสากล ช่วยให้มั่นใจในคุณภาพและความสม่ำเสมอในการสื่อสารข้อมูลพื้นผิวของชิ้นงาน

Photorealistic Rendering – การสร้างภาพเรนเดอร์แบบสมจริง (Photorealistic Rendering) สามารถทำโดยอัตโนมัติผ่านการใช้ SOLIDWORKS Visualize ผ่าน API ของ SOLIDWORKS ช่วยให้คุณสร้างภาพเรนเดอร์ที่สมจริงได้ง่ายขึ้น ลดขั้นตอนการทำงานด้วยการใช้เครื่องมือที่เชื่อมต่อกันอย่างมีประสิทธิภาพ

Fast Mode Rendering – เพิ่มความเร็วในการเรนเดอร์ด้วย Dassault Systèmes Physically Based Rendering (DSPBR) Engine โดยใช้เทคโนโลยี GPU ล่าสุดและการทำ Ray Tracing แบบเรียลไทม์ ผ่านมาตรฐานเปิด Vulkan API สำหรับกราฟิก 3D และการประมวลผล ช่วยให้คุณสามารถเรนเดอร์ได้อย่างรวดเร็วและมีประสิทธิภาพ

File Export Formats – ฟอร์แมตไฟล์ glTF รองรับการส่งออกพารามิเตอร์รูปลักษณ์ DSPBR เช่น Albedo, Metallic, Roughness, Alpha และ Normal การส่งออกนี้ช่วยให้คุณสร้างกราฟฟิค 3D คุณภาพสูงที่ใช้งานได้บนทุกอุปกรณ์
*SOLIDWORKS Visualize Professional เป็นส่วนนึงของ 3DEXPERIENCE SOLIDWORKS.

สนใจอ่านฉบับเต็ม ลงทะเบียนเพื่อดาวน์โหลดไฟล์ PDF ฟรี!!!
