SolidCAM กับการใช้งาน บาร์เรล ทูล (Barrel Tool)
ในปัจจุบันความคาดหวังในการทำงานร่วมกับเครื่อง Machining Center 5-Axis นั่นก็คือการกัดงานที่ซับซ้อนและลดขั้นตอนในการกัดงานรวมไปถึงการลดเวลาในการทำงาน แต่อย่างไรก็ตามสำหรับงานกัดที่ต้องเก็บผิวละเอียด (Surface Finishing) ที่ต้องใช้ Tool Ball Nose เช่นงานแม่พิมพ์(Mold),ชิ้นส่วนเครื่องบินหรืองานกัดขึ้นรูป (Free Forms) เวลาก็ยังเป็นปัญหาหลักสำหรับงานเหล่านี้และการปรับเพิ่มความเร็วในการเดินกัดและระยะสเต็บในการกัดให้กว้างขึ้นก็จะส่งผลต่อคุณภาพผิวชิ้นงาน ทำให้ไม่สามารถลดเวลาในการกัดเหล่านี้ได้สักเท่าไหร่
วันนี้ผู้เขียนมีข้อมูลทูลบาร์เรล (Barrel Tool) ที่จะเข้ามาช่วยลดเวลาในการกัดงานได้อย่างมีประสิทธิ์ภาพ โดยขอขอบคุณข้อมูลจากบริษัท MATERIAL CARBIDE ซึ่งเป็นผู้จำหน่ายทูลแบรนด์ MITSUBISHI ในประเทศไทย ที่ช่วยให้ข้อมูลที่เป็นประโยชน์กับผู้อ่านทุกท่านในครั้งนี้
จากข้อมูลข้างต้นจะสังเกตุได้ว่าในการใช้งานทูลบาร์เรล (Barrel Tool)เมื่อเทียบกับทูลบอลโนส(Ball Nose) เมื่อต้องการความเรียบผิวที่เท่ากันแต่ค่า ae หรือสเต็บการเดินจะต่างกันอย่างชัดเจนและส่งผลทำให้เวลาในการกัดเก็บผิวละเอียดรวดเร็วขึ้น
การส่วนของการใช้งาน Tool Barrel Shape ร่วมกับโปรแกรมนั้น SolidCAM ได้มีการพัฒนาในส่วนของการใช้งานร่วมกับ Tool Barrel Shape ในรูปแบบต่างๆไว้อย่างครบถ้วนเพื่อรองรับการใช้งานที่หลากหลายของผู้ใช้งาน
Tool Barrel Shape รูปแบบต่างๆที่ SolidCAM รองรับในการใช้งาน
ข้อดีของ Tool Barrel Shape ที่เข้ามาช่วยในการกัดงาน
1.ความแม่นยำสูง
2.การลดแรงสั่นสะเทือนทำให้มีความเสถียรในการกัดงาน
3.มีการออกแบบให้มีการระบายความร้อนที่มีประสิทธิภาพช่วยให้ลดการสึกหรอระหว่างกระบวนการกัด
4.สามารถใช้งานได้กับวัสดุหลากหลายประเภท รวมถึงโลหะพลาสติกและวัสดุที่มีความแข็งแรงสูง
สำหรับ Tool Barrel Shape สามารถทำงานร่วมกับโปรแกรม SolidCAM ได้โดยตรงโดยโปรแกรมจะมีรูปแบบของเครื่องมือครอบคลุมทุกรูปแบบและนำไปใช้งานกับโปรแกรม SolidCAM ได้ในไม่กี่ขั้นตอน
1.กำหนดรูปแบบของ Tool Barrel Shape ตามรูปแบบที่ต้องการจากหน้าต่าง SolidCAM ToolKit
2.เลือกรูปแบบการกัดที่เหมาะสมกับ Tool Barrel ช่วยเพิ่มประสิทธิภาพการทำงานและลดเวลาในการผลิต
3.จำลองการทำงานซึ่งช่วยตรวจสอบและปรับปรุงเส้นทางการกัดก่อนที่จะส่งไปยังเครื่องจักร
หน้าต่าง Parameter สำหรับตั้งค่าใช้งานสำหรับ Tool Oval Shape
หน้าต่าง Parameter สำหรับตั้งค่าใช้งานสำหรับ Tool Barrel Taper Shape

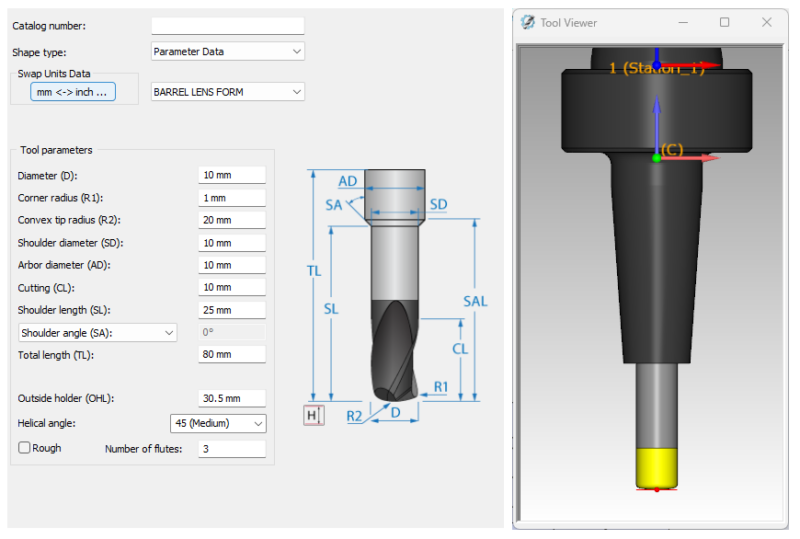

หน้าต่าง Parameter สำหรับตั้งค่าใช้งานสำหรับ Tool Barrel Lens Shape
หน้าต่าง Parameter สำหรับตั้งค่าใช้งานสำหรับ Tool Barrel Mill Shape
รูปการวาง Operation สำหรับใช้งานกับ Tool Barrel Shape
รูปการจำลองการทำงาน
