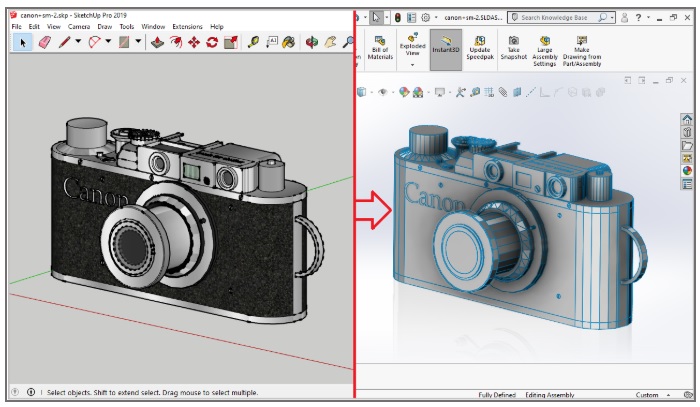

SketchUp to SOLIDWORKS แปลงไฟล์ง่ายๆ ใช้งานต่อได้ทันที

SketchUp to SOLIDWORKS วิธีการแปลงไฟล์ด้วยขั้นตอนง่ายๆ โดยผู้ใช้งานทั้งสองโปรแกรมนั้น อาจจะต้องมีการรับส่งไฟล์จากโปรแกรมหนึ่งไปอีกโปรแกรมหนึ่ง ซึ่งบางครั้งก็ประสบปัญหานามสกุลไม่ตรง ไฟล์เพี้ยน ในหัวข้อนี้จะขอแนะนำการแปลงไฟล์จากโปรแกรม SketchUp ไปเปิดในโปรแกรม SOLIDWORKS มาดูวิธีการแปลงไฟล์กันได้เลยครับ

SketchUp Pro 2020 (สเก็ตอัพ โปร) โปรแกรมออกแบบบ้านสามารถออกแบบอาคารบ้าน หรือโมเดล 3D สามารถจำลองแบบ 3 มิติ สำหรับการใช้งานด้านการวาดภาพ 3D ที่หลากหลาย เช่น สถาปัตยกรรมการออกแบบตกแต่งภายใน สถาปัตยกรรมวิศวกรรมโยธา และเครื่องกล ได้อย่างสะดวกรวดเร็ว

SOLIDWORKS Premium 2020 (โซลิตเวิร์ค) โปรแกรมด้านการออกแบบ 3 มิติ ที่ง่ายต่อการเรียนรู้ สามารถออกแบบชิ้นงานได้คลอบคลุมทุกกลุ่มอุตสาหกรรม มีการพัฒนาอย่างต่อเนื่องเพื่อช่วยวิศวกร ช่วยลดระยะเวลาในการออกแบบ และลดข้อผิดพลาดจากการสื่อสารระหว่างการออกแบบ เพิ่มความมั่นใจให้กับคุณว่า SOLIDWORKS สามารถช่วยให้งานออกแบบเกิดประสิทธิภาพสูงสุด

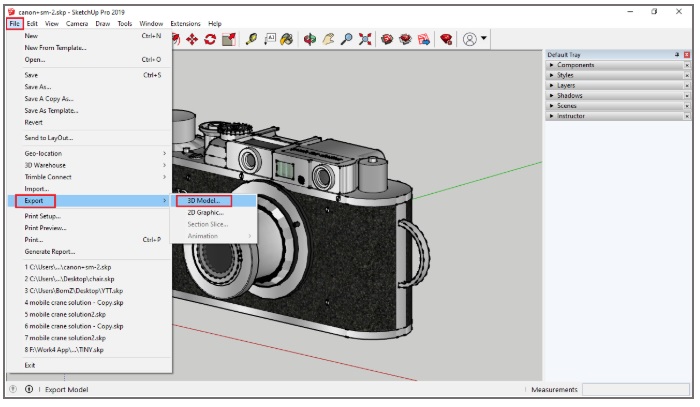

1.เริ่มจากการ Export Model ในหน้าต่าง SketchUp เป็น 3D Model…

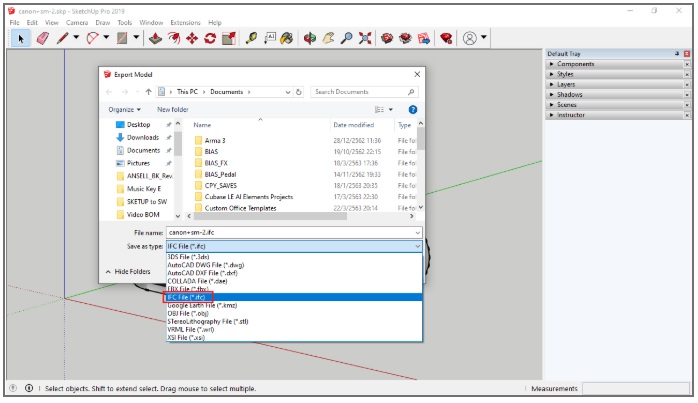

2.เลือก Export Save as Type เป็นนามสกุล IFC File (*.ifc)

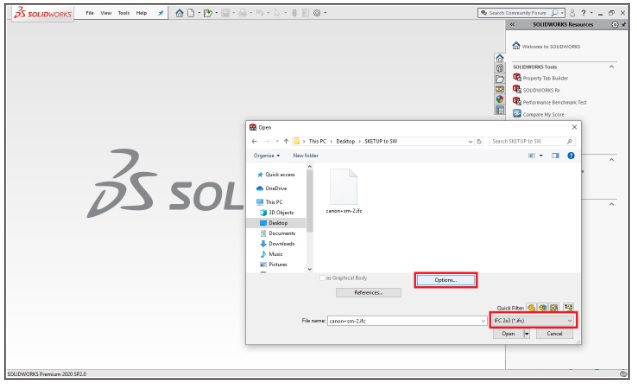

3.นำ IFC File ที่ได้มาเปิดใน โปรแกรม SOLIDWORKS โดยใช้คำสั่ง File > Open > เลือกนามสกุลเป็น IFC 2×3(*.ifc) จากนั้นเลือก Options…

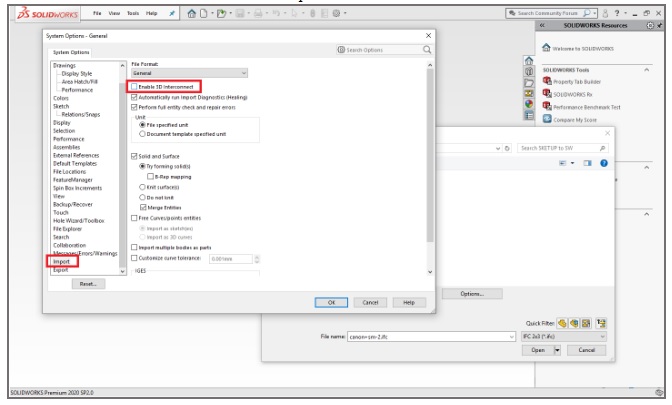

4.จากนั้นในหน้าต่าง System Options – General เลือกไปที่ Import > ทำการ Uncheck Box Enable 3D Interconnect > ทำการเลือกไฟล์งาน IFC File > Open

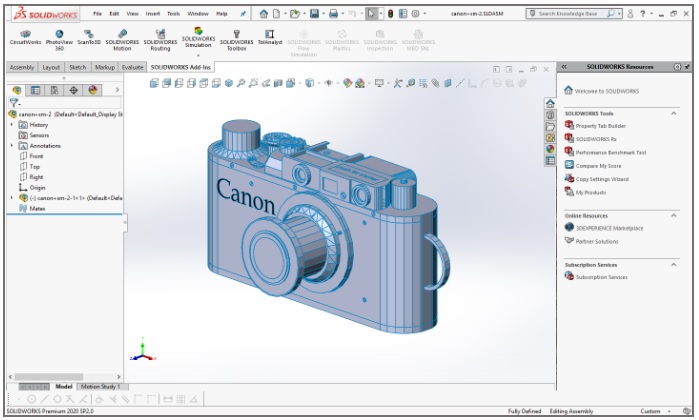

เพียงเท่านี้ผู้ใช้ก็สามารถเปิดไฟล์และสามารถทำงานต่อได้ทันที ด้วยวิธีง่ายๆ ครับ

ผู้จัดทำ : อิทธิวรรต
