ออกแบบเครื่องจักรด้วย SolidWorks Motion Analysis



การออกแบบเครื่องจักรและระบบ Automation นั้นอาจจะง่ายถ้ามีขั้นตอนการทำงานไม่ซับซ้อนหรือมีจำนวนชิ้นงานในระบบไม่มากนัก  แต่ก็จะยากขึ้นเรื่อยๆ เมื่อกลไกมีจำนวนมากขึ้น  และคำถามยอดฮิตที่จะตามมาในการออกแบบระบบก็คือจะต้องใช้มอเตอร์กำลังกี่วัตต์ดี, ชิ้นส่วนที่ออกแบบมาจะทำงานได้จริงหรือไม่, รอบ Maintenance คือเมื่อไร ฯลฯ  ซึ่งการคำนวณหาคำตอบในแต่ละเรื่องย่อมต้องใช้เวลา  ยิ่งถ้าเราคำนึงถึงปัจจัยต่างๆ เช่น แรงเสียดทานที่ข้อต่อ  น้ำหนักชิ้นงาน  การทดแรงในสายพานหรือเฟือง เป็นต้น  ยิ่งทำให้การคำนวณด้วยมือและสูตรยากยิ่งขึ้น  ดังนั้นทางเลือกที่จะเข้ามาช่วยให้งานเหล่านี้เป็นไปได้โดยง่าย  และไม่ต้องใช้คนที่เก่งในการคำนวณสูตรต่างๆ  คือการใช้โปรแกรม Simulation เข้ามาช่วยคำนวณให้เราแทนนั้นเอง

โปรแกรม SolidWorks ซึ่งเป็นโปรแกรมเขียนแบบ 3D มีฟังก์ชั่นเสริมสำหรับคำนวณงานระบบกลไกที่ชื่อว่า Motion Analysis ซึ่งมีความสามารถในการคำนวณเชิงกลศาสตร์ ได้แก่ ความเร็ว  ความเร่ง  กำลัง  แรง ฯลฯ  โดยวิธีการใช้งานนั้นก็ง่ายมาก  เพราะเป็นการต่อยอดจากโมเดลที่เขียนและประกอบใน SolidWorks เพียงแค่สลับมาที่ Tab Motion Study  แล้วเลือก Motion Analysis

article-simulation_17_01_01

เครื่องมือสำหรับกำหนดการทำงานของเครื่องจักรก็มีเลือกทั้งมอเตอร์, สปริง, แดมเปอร์, แรงต้านจากภายนอก,  การกำหนดจุดที่ชิ้นงานจะสัมผัสหรือกระแทกกัน และแรงโน้มถ่วง (โปรแกรมจะคำนวณน้ำหนักชิ้นงานได้เองโดยอัตโนมัติ)

article-simulation_17_01_02

ผลลัพธ์ที่ได้จะมีทั้งภาพเคลื่อนไหวและค่าแรง  กำลัง  ความเร็ว  ความเร่ง ฯลฯ  ซึ่งแสดงในรูปกราฟ  ทำให้เราเห็นผลลัพธ์ทั้งหมดในรอบการทำงานของเครื่องจักร

article-simulation_17_01_03

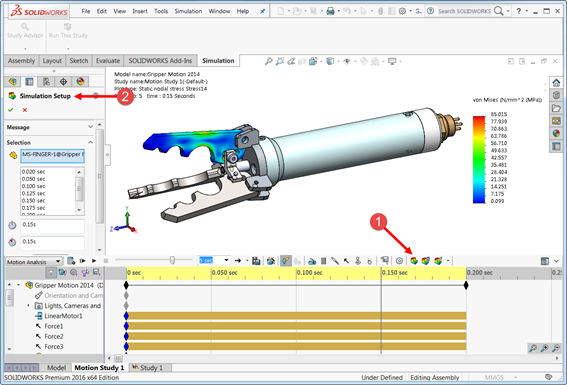

นอกจากนี้โปรแกรม SolidWorks ยังสามารถต่อยอดไปสู่การวิเคราะห์ความแข็งแรงได้  โดยส่งผลลัพธ์ที่ได้จากการคำนวณ Motion Analysis ไปสู่ Simulation เพื่อวิเคราะห์ชิ้นงานว่าจะเกิดความเสียหายขึ้นหรือไม่

article-simulation_17_01_04

ด้วยความสามารถของโปรแกรม SolidWorks ที่ทำงานได้ครอบคลุมทั้งการเขียนแบบและการวิเคราะห์  ทำให้เราสามารถคำนวณงานได้อย่างรวดเร็ว  ถูกต้อง  และครบทุกมิติอีกด้วย
