เขียนแบบระบบปรับอากาศภายในอาคารด้วยเครื่องมือ HVAC

CADProfi เขียนแบบ ระบบปรับอากาศ ภายในอาคารด้วยเครื่องมือ HVAC



การเลือกใช้ระบบแอร์นั้นขึ้นอยู่กับขนาดของอาคาร จำนวนของผู้อยู่อาศัย บางห้องอาจมีขนาดไม่ใหญ่มาก ขนาดของระบบแอร์ที่จะนำมาติดตั้ง อาจไม่ซับซ้อนมาก จะแตกต่างกับห้องขนาดใหญ่ อาคารหลายชั้น ที่ต้องมีหลายปัจจัยมาเกี่ยวข้อง เช่น การติดตั้งท่อดักส์ การใช้ไฟฟ้า และอีกมาก

บทความนี้แนะนำการเขียนแบบระบบแอร์ของอาคารขนาดเล็ก คือ 2-3 ห้อง มีการวางอุปกรณ์อย่างเช่น คอยล์เย็น คอยล์ร้อน และสามารถเดินท่อแอร์ ถึงกันตามระนาบผนัง โดยขั้นตอนเหล่านี้เพียงแค่เลือก Block จับมาวางเท่านั้นเองครับ

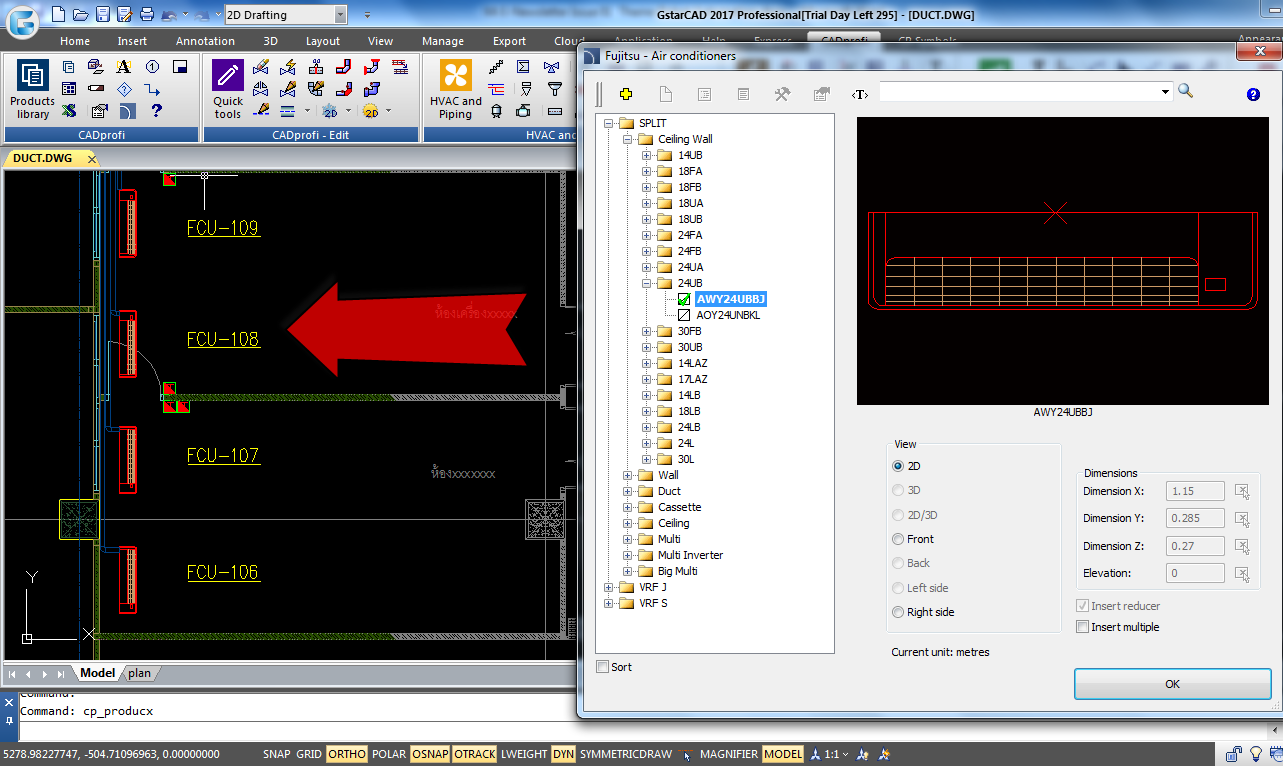

ตัวโปรแกรม HVAC หนึ่งในโมดูล CADProfi นั้น มี Library ของงานท่อแอร์ เช่น คอยล์เย็น คอยล์ร้อน ขนาดต่างๆ ผู้ใช้สามารถเลือกวางเข้าที่ Drawing ดังรูปครับ

CADProfi เขียนแบบ ระบบปรับอากาศ ภายในอาคารด้วยเครื่องมือ HVAC

จากรูปสังเกตว่าเพียงเลือกหมวด Ceiling Wall นำรายการที่ต้องการมาวางที่ Plan ได้ทันที

CADProfi เขียนแบบ ระบบปรับอากาศ ภายในอาคารด้วยเครื่องมือ HVAC

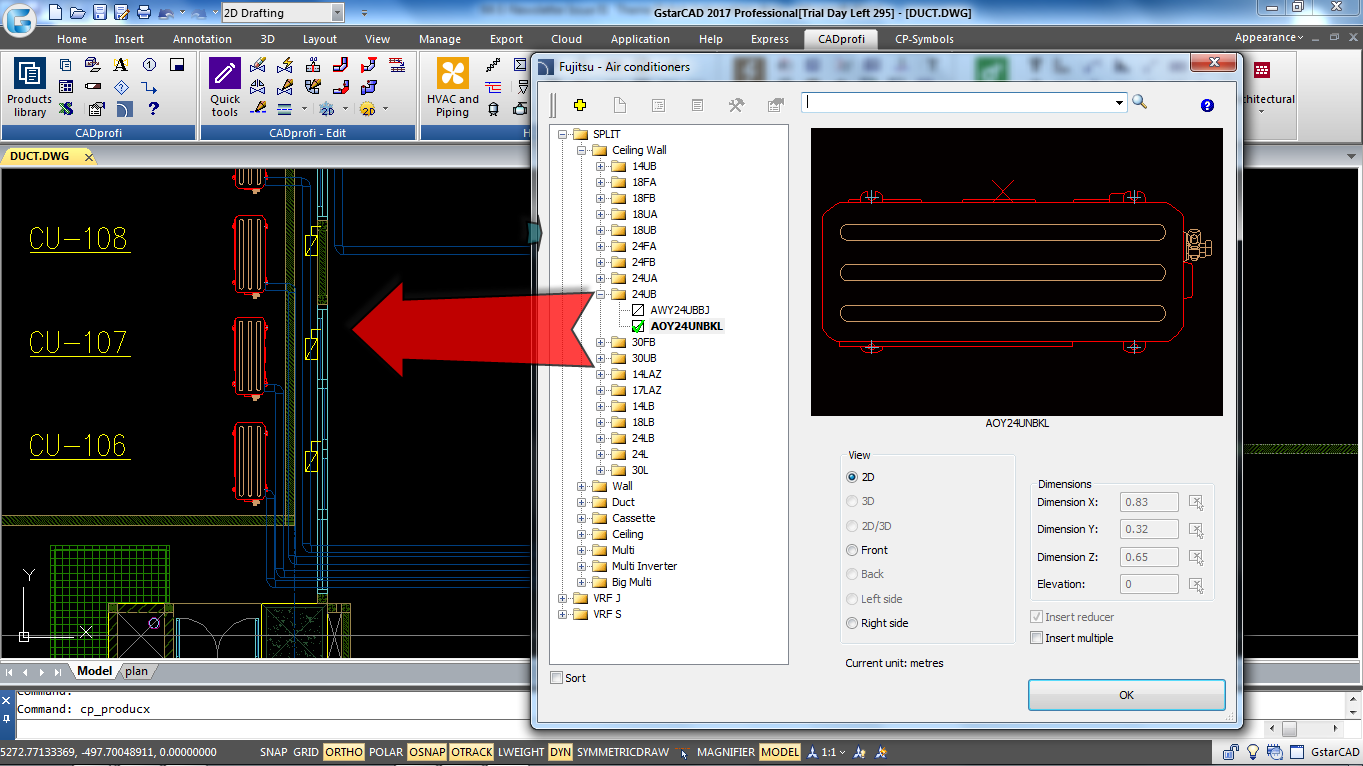

เช่นเดียวกับ คอยล์ร้อน โปรแกรมจะแสดงรายการคู่กัน (ร้อน-เย็น) ช่วยให้การเขียนแบบเป็นไปอย่างต่อเนื่อง

เมื่อเราสรุปตำแหน่งการวางอุปกรณ์เรียบร้อยแล้ว โปรแกรมสามารถ วาดท่อ ไป ล้อไปตามผนัง อีกทั้งกำหนด ระยะดีดออกจากผนัง ได้ตามต้องการ

CADProfi เขียนแบบ ระบบปรับอากาศ ภายในอาคารด้วยเครื่องมือ HVAC

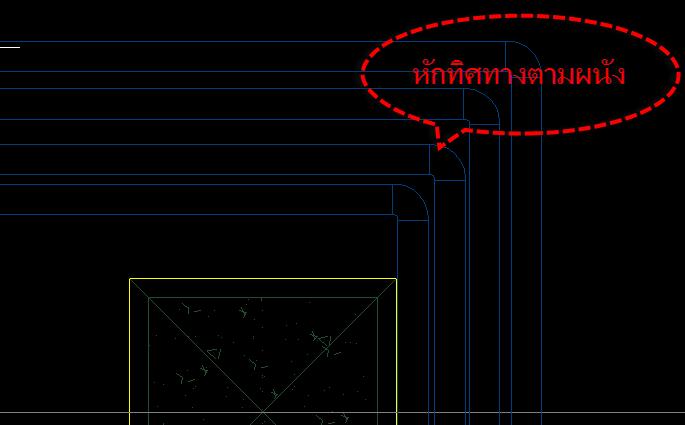

และเมื่อมีการหักมุม โปรแกรมจะทำการ ใส่ข้องอ ข้อต่อ ให้อย่างอัตโนมัติ

CADProfi เขียนแบบ ระบบปรับอากาศ ภายในอาคารด้วยเครื่องมือ HVAC

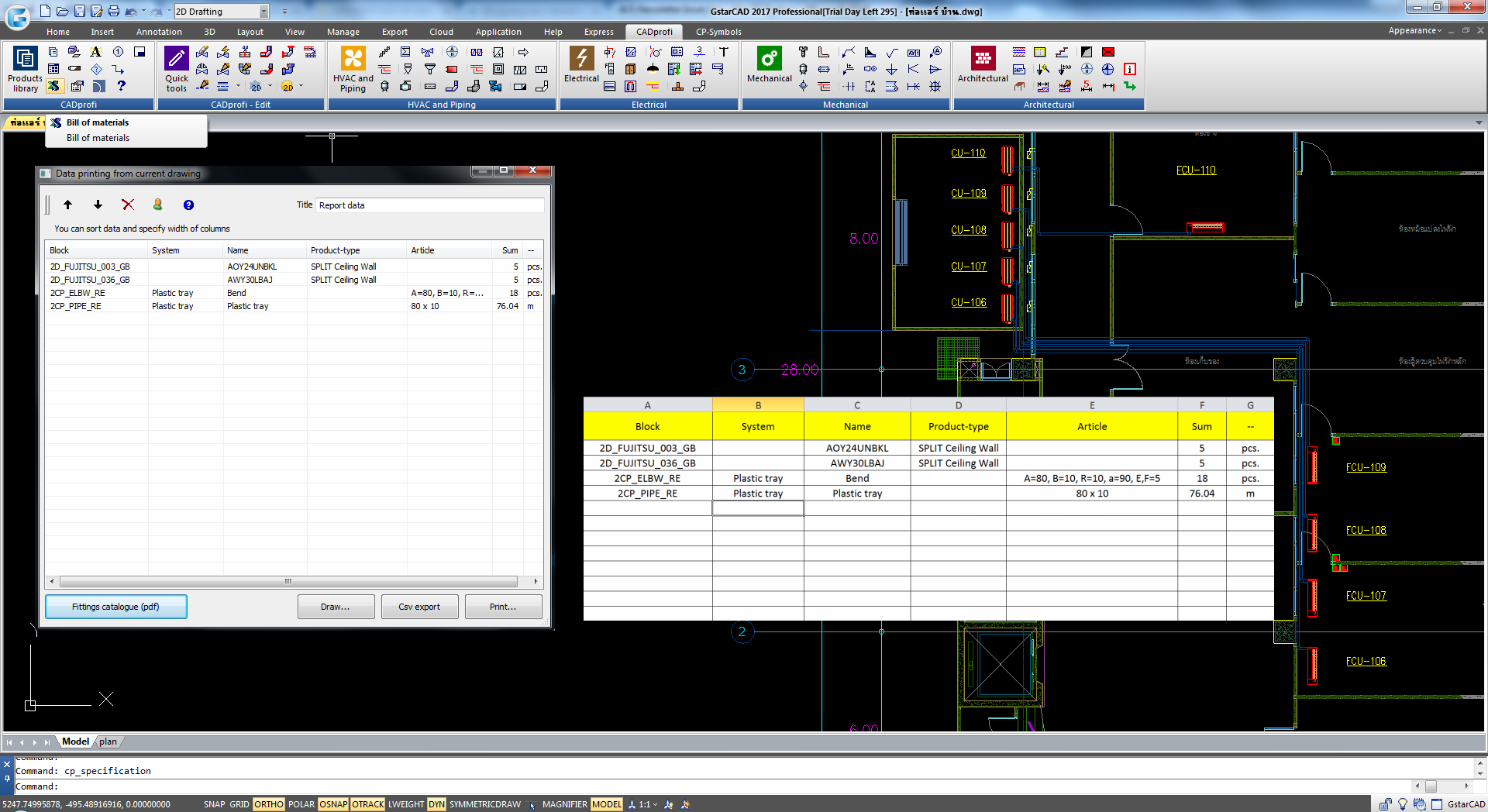

อีกหนึ่งคำสั่งที่ช่วยต่อยอดให้การทำงานสุดท้าย จบลงอย่างสวยงาม คือ คำสั่งถอดปริมาน Bill of Material เมื่อเลือกคำสั่ง แล้ว ครอบพื้นที่ที่ต้องการถอดปริมาณ โปรแกรมจะนับจำนวนและสามารถส่งออกเป็น Excel ได้ทันที

CADProfi เขียนแบบ ระบบปรับอากาศ ภายในอาคารด้วยเครื่องมือ HVAC

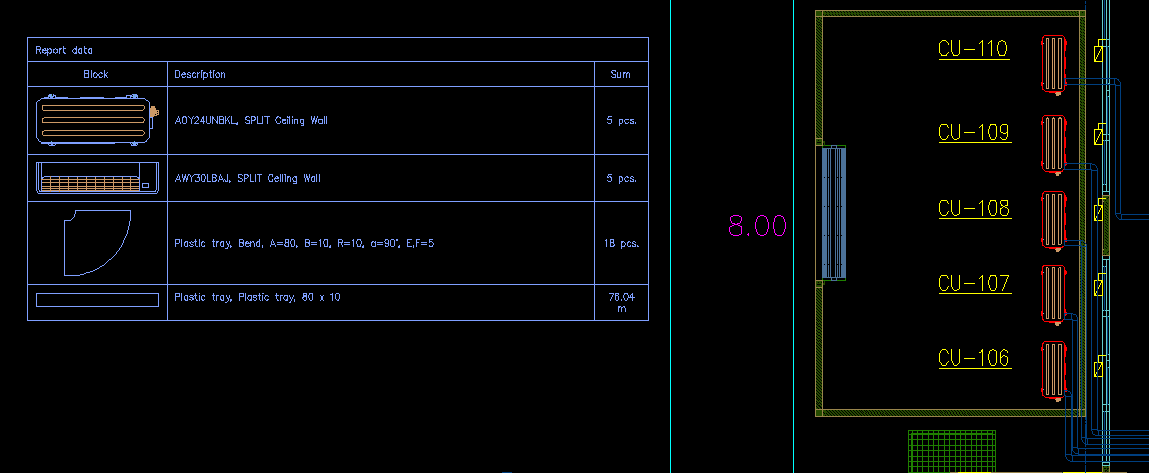

หรือสร้างเป็น Table วางที่ Drawing นั้นได้ทันทีครับ

CADProfi เขียนแบบ ระบบปรับอากาศ ภายในอาคารด้วยเครื่องมือ HVAC

นอกจากถอดอุปกรณ์ระบบแอร์แล้ว ยังสามารถถอดความยาวท่อได้ จึงทำให้การเขียนแบบงานระบบแอร์ ของอาคารขนาดเล็กนั้น ง่ายและได้ผลเร็ว โปรแกรมมีการตั้ง Layer และคุณสมบัติของอุปกรณ์ให้ทันทีที่นำเข้า แต่ละชิ้นนั้นคือ Attribute Block สามารถแก้ไขเพิ่มเติม ใส่ข้อมูลที่ต้องการ ช่วยให้รายการปริมาณที่ถอดออกมานั้นถูกต้องยิ่งขึ้นครับ

หากว่าต้องการทราบข้อมูลเพิ่มสามารถเข้ามาดูรายละเอียดได้ที่  : https://www.applicadthai.com/cadprofi/
