การใช้งานคำสั่งบันได (Stair Tool) ในเวอร์ชั่น ArchiCAD 21

ArchiCAD 21 ได้ออก Feature ตัวใหม่ล่าสุดออกมา เพื่อเป็นการเพิ่มศักยภาพตัวโปรแกรมให้มีประสิทธิภาพมากขึ้น โดยตัวเวอร์ชันล่าสุดได้มีแนวคิดในการทำงานว่า “STEP UP YOUR BIM” โดยเน้นกระบวนการทำงานที่มีประสิทธิภาพ และการทำงานต่างๆ ภายในโปรแกรมที่ง่ายขึ้น โดยในส่วนของ ArchiCAD 21 ในเวอร์ชันล่าสุดมี Feature ตัวใหม่เป็นที่น่าสนใจ และมีความแตกต่างจากตัวเวอร์ชันเก่ามาก นั้นก็ คือ คำสั่งในการทำบันได (Stair Tool) ที่ได้มีการพัฒนาทำให้การใช้งานในส่วนของคำสั่งบันไดได้ง่ายมากขึ้น รวมไปถึงการตั้งค่า และการแก้ไขของตัวคำสั่งบันไดได้ปรับให้มีความละเอียด และการใช้งานที่ง่ายขึ้นไปพร้อมกัน โดยบทความนี้ขอยกการทำงานของคำสั่งบันได (Stair Tool) มาเป็นตัวอย่างของ Feature ล่าสุดใน ArchiCAD 21

การใช้งานคำสั่งบันได (Stair Tool) ในเวอร์ชัน ArchiCAD 21

การใช้งานคำสั่งบันได (Stair Tool) ที่มีการปรับการทำงานของเครื่องมือคำสั่งที่ดูง่ายขึ้น รวมไปถึงการปรับแต่งตัวบันไดทำได้หลากหลายมากขึ้น และยังสามารถทำการขึ้นรูปตัวบันไดที่ด้วยการใช้คำสั่ง Magic Wand เพียงแค่เรากด Space Bar ค้างไว้ แล้วคลิกลงไปตรงเส้น หรือพื้นที่ที่เราใช้อ้างอิงเท่านั้น ตัวบันไดก็จะวิ่งตามเส้นที่เรากำหนดเป็น Guideline ไว้

ยังสามารถใช้คำสั่ง Magic Wand ในส่วนของคำสั่ง Wall ได้อีกด้วย โดยตัวบันไดก็จะทำการวิ่งไปตามตัวผนังที่เรากำหนดได้เลย

หากเราต้องการที่จะเขียนตัวบันไดเองเรา ก็สามารถทำการเขียนไปตามเส้นทางการเดินได้ และไม่จำกัดว่าเราจะต้องเขียนเฉพาะในส่วนของหน้า 2D เรายังสามารถเขียนตัวบันไดในส่วนของหน้า 3D ได้อีกด้วย โดยในแต่ละช่วงเราสามารถกำหนดได้ว่าเราต้องการให้เป็นขั้นบันได หรือเป็นตัวชานพักบันได ถึงแม้ว่าตัวบันไดที่ได้มาจะเป็นเส้นตรง แต่เราก็สามารถมาแก้ไขขอบเขตของแปลนบันไดให้เป็นเส้นโค้งในภายหลังได้ ทำให้เราสามารถสร้างรูปแบบบันไดที่หลากหลายได้ง่ายดายมากขึ้น

ไม่เพียงแต่การสร้างบันไดเท่านั้น ยังรวมเป็นถึงการตั้งค่าต่างๆ ที่ได้มีการปรับให้มีการตั้งค่าที่มีความละเอียดมากขึ้น พร้อมกันนั้นเราก็สามารถที่จะทำการแก้ไขได้อย่างอิสระ ไม่ว่าจะเป็นในส่วนของโครงสร้างบันได ตัวขั้นบันไดและรวมไปถึงการแสดงผลของ Plan บันไดก็สามารถทำการปรับค่าได้มากขั้นอีกด้วย

นอกจากนั้นการทำตัวราวบันไดสามารถเขียนได้อย่างอิสระทั้งในหน้า 2D หรือ 3D การใช้งานก็จะมีลักษณะคล้ายกับคำสั่งผนัง โดยที่เราจะเขียนราวตามแนวบันไดก็ได้ หรือเราจะเขียนตามแนวของวัตถุอื่นๆ ในโปรแกรมก็ได้เช่น ในส่วนของ Pattern ของราวบันไดเราก็สามารถทำการปรับแต่งค่าต่างๆ ได้ และรวมไปถึงการปรับแต่งสี Surface ได้อีกด้วย

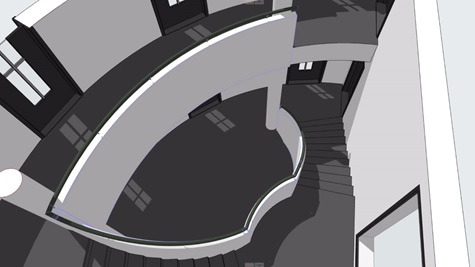

นอกจากการสร้างบันไดที่เป็นไปตามแบบมาตรฐานทั่วไปแล้ว ArchiCAD 21 ยังสามารถที่จะสร้างตัวบันไดในลักษณะที่เป็น Freeform เพราะเนื่องจากได้มีการพัฒนาให้การสร้างบันไดนั้นมีความง่า ยและไม่มีความตายตัว เราจึงสามารถทำการประยุกต์การสร้างบันไดในรูปแบบต่างๆได้ง่ายมากขึ้น

นอกเหนือจากการพัฒนาการทำงานของคำสั่งบันไดแล้วภายในโปรแกรม ArchiCAD 21 เวอร์ชั่นล่าสุดยังได้มีการพัฒนาในส่วนต่างๆ ด้วย ไม่ว่าจะการทำงานของส่วน Curtainwall ที่มีการปรับแต่งได้ทั้งในส่วน 2D และ 3D ยังมีการทำงานของคำสั่งรูปตัดที่มีการแก้ไขการทำงานให้ใช้งานได้หลากหลายมากขึ้น และที่สำคัญได้มีการการพัฒนาในส่วนของไฟล์ IFC จาก ArchiCAD ในเวอร์ชั่นล่าสุด ให้มีความสามารถในการทำงาน และส่งไปยังโปรแกรมอื่นได้สะดวกมากขึ้น เนื่องจากโปรแกรม ArchiCAD เป็น Open BIM และในเวอร์ชั่น 21 นี้ตัวไฟล์ IFC สามารถเปิดลักษณะใน Hotlink ซึ่งถ้าหากไฟล์ IFC ต้นฉบับมีการเปลี่ยนแปลงแก้ไขเราสามารถทำการกดอัพเดตได้เลย หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับ ArchiCAD หรือดาวน์โหลดทดลองใช้งาน สามารถเข้ามาชมเพิ่มเติมได้ที่ : https://www.applicadthai.com/pages/archicad21/

By Mr. Kreetha Buaradok  A/E/C 3D
