เขียนแบบก่อสร้างด้วย ArchiCAD BIM

*** แปลง PDF ให้เป็นไฟล์ 2 มิติ เหมือน CAD
*** ปรับการแสดงผลในแปลน เช่น เปลี่ยนลาย Hatch เป็นแบบอื่นได้ตามต้องการ
*** ใส่สัญลักษณ์ผนัง, ประตู-หน้าต่าง ลงในแปลนอัตโนมัติ
*** แปลงไฟล์เป็นนามสกุลอื่นได้ เช่น PDF / DWG โดย Export ทุกแผ่นพร้อมกันภายในครั้งเดียว



ในปัจจุบันการเขียนแบบก่อสร้างนั้นเราจะคุ้นเคยกับการเขียนด้วยแบบ 2 มิติ หรือที่เราเรียกว่าไฟล์ CAD (2D CAD) ซึ่งก็สามารถตอบโจทย์ได้ครบถ้วนอยู่แล้ว ทำให้หลายท่านอาจจะคิดว่า

  • แล้วทำไมเราต้องเปลี่ยนมาใช้ BIM ในการทำแบบก่อสร้างด้วย
  • ไม่อยากเรียนรู้ใหม่
  • ที่ใช้อยู่ก็ดีอยู่แล้ว

จึงอยากให้เพื่อนๆ ลองอ่านบทความนี้ดูก่อนอาจจะทำให้ท่านเปิดมุมมองใหม่ๆ กับเทคโนโลยี BIM (Building Information Modeling) มากขึ้น

ถ้าจะมองถึงปัญหาของการเขียนแบบด้วย CAD นั้นก็อาจมีข้อพิจารณาอยู่บ้าง โดยปกติแบบก่อสร้างมีการแก้ไขบ่อย เมื่อมีการแก้ส่วนใดส่วนหนึ่งก็จะมีผลกระทบกับแบบส่วนอื่นๆ ที่เกี่ยวข้อง ทำให้เสียเวลาในการแก้ไขแบบหลายส่วน ซึ่ง BIM สามารถทำให้การแก้แบบเป็นเรื่องง่ายและรวดเร็วได้ เนื่องจากทุกส่วนของแบบจะลิงค์กันหมด เมื่อแก้จุดใดจุดหนึ่งโปรแกรมจะปรับส่วนอื่นที่เกี่ยวข้องให้เราแบบอัตโนมัติ แถม BIM ยังสามารถทำแบบก่อสร้างได้สมบูรณ์ไม่น้อยไปกว่าแบบเดิมที่เราเคยใช้มา และยังมี Function ที่ช่วยทำให้งานแบบของท่านง่ายและสะดวกรวดเร็วยิ่งขึ้นด้วย ซึ่งวันนี้ผมจะมาแนะนำคุณสมบัติดีๆ ในการนำ BIM มาใช้กับงานแบบก่อสร้างให้เพื่อนๆ ได้พิจารณากัน

  • แบบ CAD / PDF ใช้ได้กับ BIM

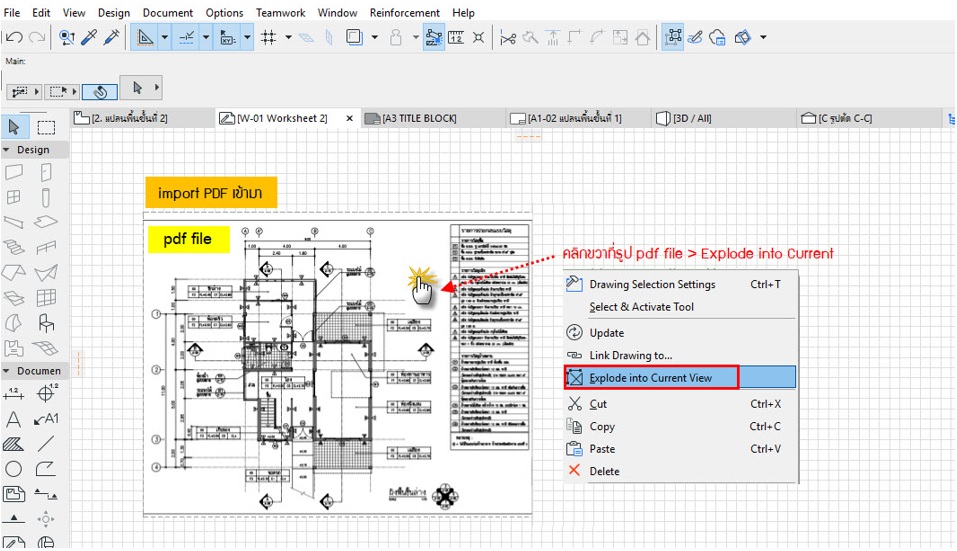

ในกรณีที่ได้แบบมาเป็นไฟล์ PDF เราสามารถแปลง PDF ให้เป็นไฟล์ 2 มิติ เหมือน CAD และนำมาใช้กับ ArchiCAD ได้อย่างง่ายดาย ดังรูป

เขียนแบบก่อสร้างด้วย Archicad BIM

เขียนแบบก่อสร้างด้วย Archicad BIM

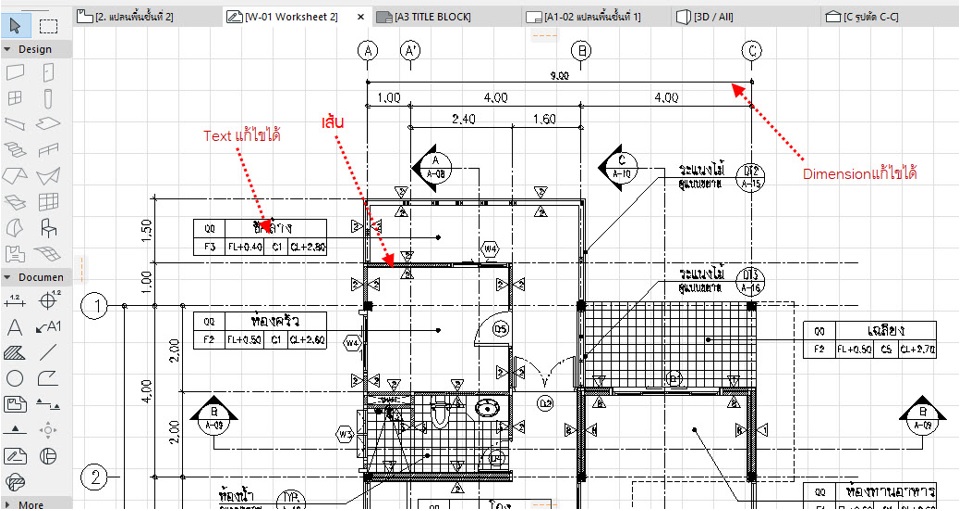

*** ไฟล์ที่ได้จะเป็นเส้นและ Text, Dimension สามารถแก้ไขได้ตามต้องการ หรือนำมาเป็นแบบอ้างอิงในการขึ้นโมเดล 3 มิติ ได้เลย

  • ปรับการแสดงผลของแบบได้ง่ายและรวดเร็ว

เราสามารถปรับการแสดงผลในแปลน เช่น เปลี่ยนลาย Hatch เป็นแบบอื่นได้ตามต้องการ โดยไม่ต้องแก้ที่ผนัง แต่ปรับการแสดงผลใน Graphic Overides แทน สามารถเลือกใช้งานสลับการแสดงผลได้สะดวกและง่านยิ่งขึ้น

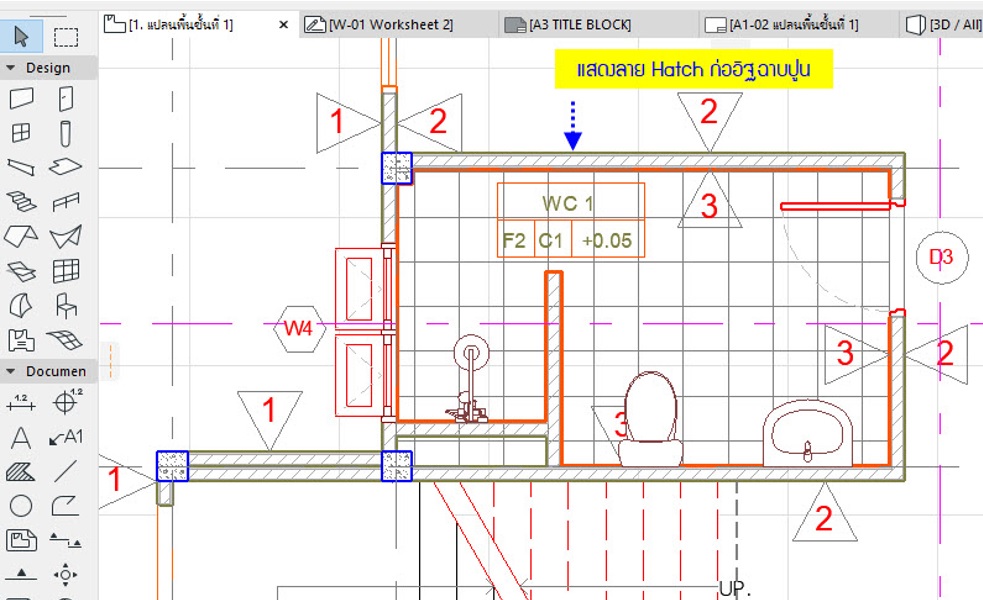

ตัวอย่างเช่น เดิมผนังตั้งให้แสดงลาย Hatch เป็นลายก่ออิฐฉาบปูน

เขียนแบบก่อสร้างด้วย Archicad BIM

เขียนแบบก่อสร้างด้วย Archicad BIM

เขียนแบบก่อสร้างด้วย Archicad BIM

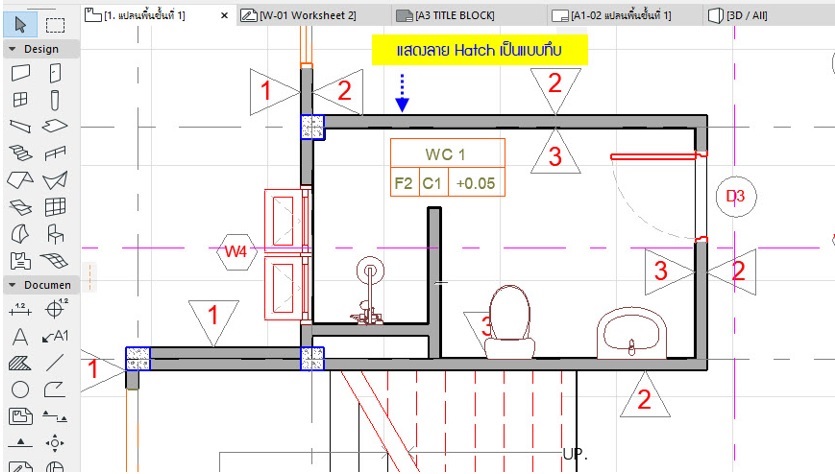

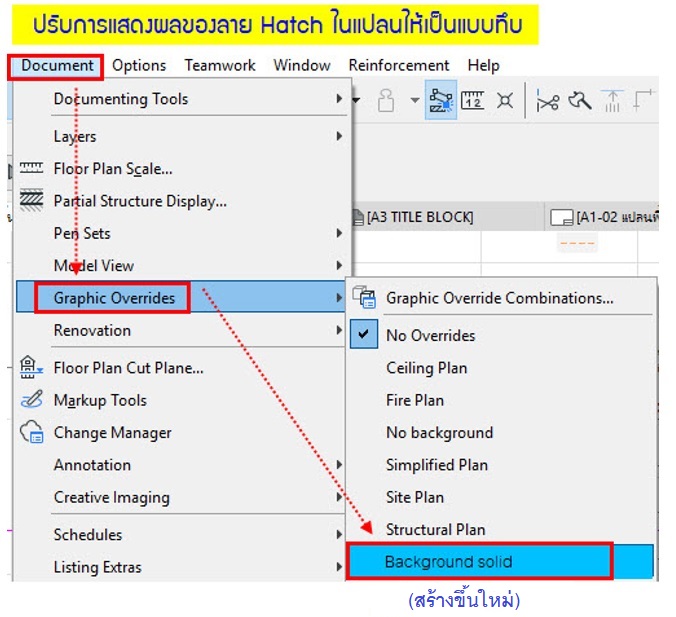

ถ้าต้องการให้แสดงลายของผนังเป็นแบบอื่น เช่น ลายแบบทึบ เพียงเลือกใช้งาน Graphic Overides ที่สร้างไว้ แบบก็จะเปลี่ยนให้ทั้งหมด โดยสามารถสลับการแสดงผลในแต่ละแบบได้ในส่วนนี้

  • ใส่สัญลักษณ์ผนัง, ประตู-หน้าต่าง แบบ Automatic ได้

ในการใส่รายละเอียดสัญลักษณ์ประตู-หน้าต่าง ในแปลน ถ้าเป็นวิธีเดิมๆ เราก็จะใช้การใช้เส้นและตัวหนังสือใส่ลงไปทีละอัน ซึ่งทำให้เสียเวลาในการเขียน แต่ใน ArchiCAD เราสามารถให้โปรแกรมใส่สัญลักษณ์ประตู-หน้าต่าง ลงในแปลนแบบอัตโนมัติ เพียงแค่เรากำหนดว่าประตูหรือหน้าต่างนั้นต้องการใส่สัญลักษณ์แบบใด เมื่อเขียนลงไปในแบบโปรแกรมก็จะใส่สัญลักษณ์ให้พร้อมกันทันที

กำหนดชื่อ/รูปแบบสัญลักษณ์ในคำสั่งประตู-หน้าต่าง ให้แสดงในแบบ

เขียนแบบก่อสร้างด้วย Archicad BIM

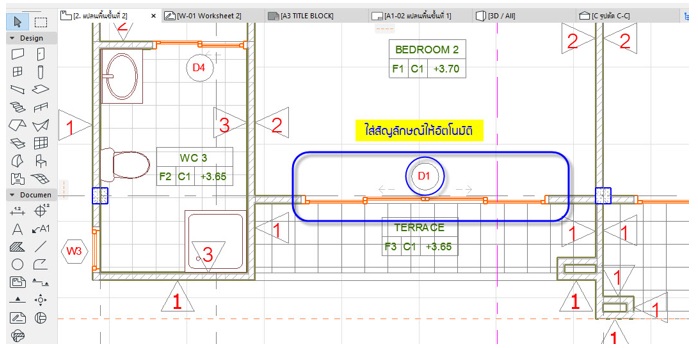

เมื่อเขียนประตู-หน้าต่าง สัญลักษณ์ก็จะแสดงให้ทันที

เขียนแบบก่อสร้างด้วย Archicad BIM

  • ทำงานร่วมกับคนใช้ CAD ได้อย่างราบรื่น

โปรแกรม ArchiCAD สามารถแปลงไฟล์ให้เป็น CAD และนำไปเปิดใช้งานต่อได้ค่อนข้างสมบูรณ์ เพียงตั้งค่าการ Tranfer ให้เหมาะสม และยังสามารถปรับให้สีและเบอร์ปากกาที่เป็นแบบ CAD ได้อีกด้วย

เขียนแบบก่อสร้างด้วย Archicad BIM

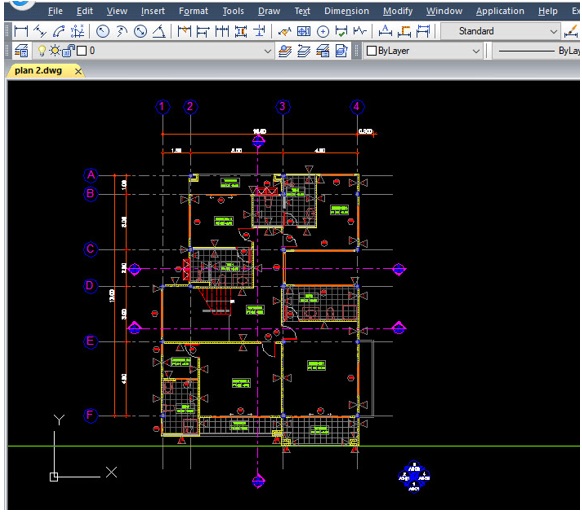

*** เท่านี้เราก็จะได้แบบที่สามารถเปิดใช้งานเป็นไฟล์ .DWG ได้เลย

  • จัดแบบอย่างเป็นระบบและอัตโนมัติ

เราสามารถจัดแบบให้เป็นหมวดหมู่ตามลักษณะงาน เพื่อให้ง่ายต่อการทำงาน เช่น หมวดแบบสถาปัตย์ และหมวกแบบโครงสร้าง เป็นต้น

นอกจากนี้ยังสามารถแปลงไฟล์เป็นนามสกุลอื่นได้เช่น PDF / DWG ซี่งสามารถ Export ทุกแผ่นพร้อมกันได้ภายในครั้งเดียว โดยการ Publish

จากที่กล่าวมาข้างต้นเป็นการยกตัวอย่างข้อดีบางส่วนของการนำ BIM มาใช้ในงานแบบ และยังมีฟีเจอร์อื่นๆ ที่จะช่วยให้งานเขียนแบบมีประสิทธิภาพมากขึ้นอีกหลาย Function ซึ่งจะมาแนะนำเพื่อนๆ กันอีกในคราวหน้า ทั้งนี้การเลือกใช้ BIM นั้น ไม่ได้ขึ้นกับค่านิยมหรือแบรนด์ที่จะเป็นตัวบ่งบอกประสิทธิภาพ ประสบการณ์การใช้งานจริงต่างหากที่เป็นสิ่งสำคัญมากกว่า อยากให้เพื่อนๆ ลองใช้ BIM กันแล้วจะเข้าใจครับ ซึ่งก็สามารถดาวน์โหลดโปรแกรมไปลองใช้กันฟรีๆ ได้ที่ ฟรี!! โปรแกรมทดลองใช้

By: Jirapong Anupong

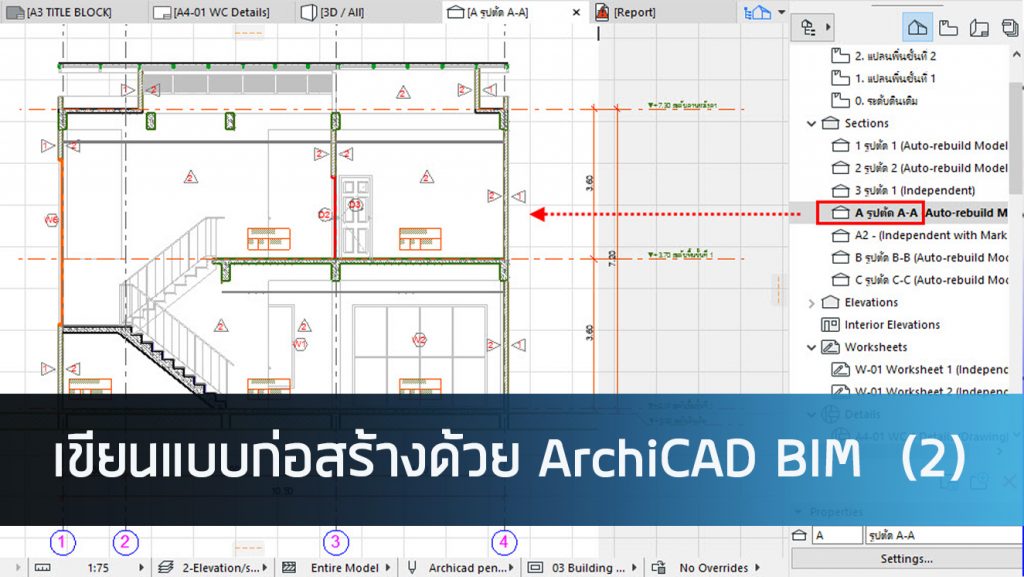

ติดตามอ่าน เขียนแบบก่อสร้างด้วย ArchiCAD BIM (2)
