Piping Isometric เป็นแบบสำหรับงานท่อที่ใช้ส่งมอบแบบงานท่อ แบบ ISO สามมิติของเส้นท่อ หรือบางส่วนของท่อ โดยใส่ข้อมูลที่จำเป็นที่จะใช้ในการจัดซื้อ, ประกอบ, ติดตั้ง และทดสอบ
สำหรับงานท่อหรือบางส่วนของเส้นท่อ แบบ ISO เป็นแบบที่ใช้ส่งให้ผู้รับเหมา, ทีมงานก่อสร้าง และผู้ดูแลโครงการ ใช้ในการทำงานและประสานงาน เพื่อให้งานดังกล่าวราบรื่น ตัวแบบ Piping Isometric Drawing จะต้องประกอบไปด้วย 3 ส่วน ซึ่งเป็นข้อมูลที่สำคัญที่จะใช้ในการทำโครงการต่างๆ ใช้ในเวลาที่ต่างกัน
- ส่วนของกราฟิกหลัก : ส่วนนี้จะแสดงภาพกราฟิกที่แสดงรายละเอียดของเส้นท่อที่เป็นแบบ ISO 3 มิติ ของตัวท่อในมุมมองเดียว
- Bill of Material Section : ส่วนนี้จะแสดงรายการส่วนประกอบของรายการอุปกรณ์งานท่อของเส้นท่อที่แสดงในกราฟิก ISO 3 มิติ อาจจะประกอบไปด้วยคำอธิบายรายเลียดของอุปกรณ์, จำนวนอุปกรณ์, หมายเลขรหัสของอุปกรณ์, ขนาด และอื่นๆ
- Title Block : ส่วนนี้จะเป็นพื้นที่ที่แสดงรายละเอียดของโครงการ เช่น ชื่อลูกค้า, ชื่อโครงการ และอื่นๆ รวมถึงรายละเอียดต่างๆ เช่น หมายเลขแผ่นของแบบ, หมายเลขการแก้ไข, วันที่ และอื่นๆ

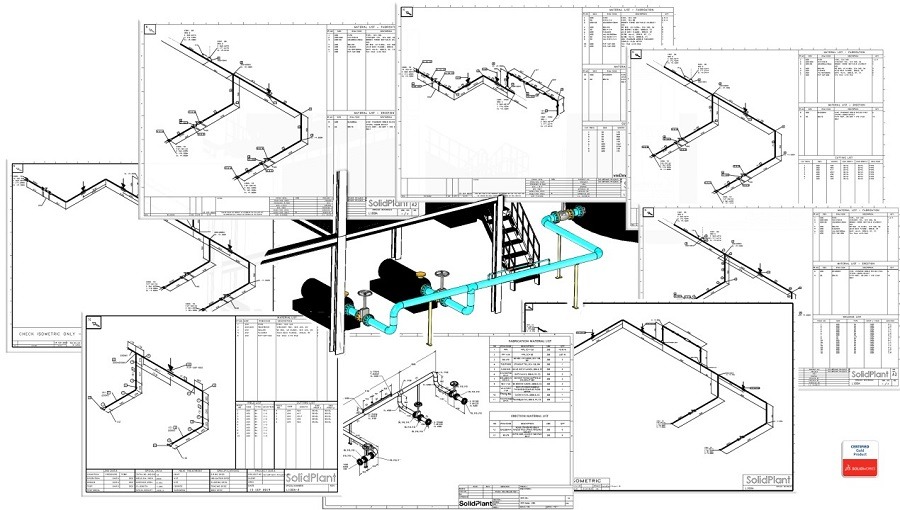

การสร้างแบบ Piping Isometric Drawing มันจะเป็นงานยากมากที่จะทำด้วย SOLIDWORKS เท่านั้น แต่ SolidPlant 3D จะมีฟังก์ชัน Isogen® เป็นเครื่องที่ใช้สั่งทำแบบ Piping Isometric Drawing จากโมเดล 3 มิติ ที่ได้จาก SOLIDWORKS และ SolidPlant แบบอัตโนมัติ ซึ่งเป็นระบบ CAD มาตรฐานสำหรับงานทำแบบ ISO 3 มิติ จะช่วยลดการทำแบบที่ทำด้วยมือลง และลดข้อผิดพลาดในการประกอบ ติดตั้ง และการก่อสร้างได้เป็นอย่างมาก
มาดูวิธีการสร้าง Piping Isometric Drawings ด้วย SolidPlant 3D ที่ในตัว SOLIDWORKS Standard SolidPlant 3D เป็นซอฟต์แวร์ที่ทำงานด้วยระบบฐานข้อมูลที่เป็น Piping Spec และตัว Piping Spec จะเป็นตัวกำหนดหรือใส่ข้อมูลลงไปที่ตัวของอุปกรณ์ท่อที่เขียนอยู่ในโมเดล ดังนั้นส่วนประกอบของท่อ 3 มิติ จึงมีข้อมูลที่จำเป็นทั้งหมดในการสร้าง Piping Isometric Drawing
เราสามารถสร้าง Piping Isomeric Drawing โดยอัตโนมัติสำหรับเส้นท่อต่างๆ หรือใช้การเลือกวัตถุในพื้นที่หน้าจอจากนั้นเราก็จะได้ Piping Isomeric Drawing ในรูปแบบต่างๆ เช่น แบบ Check, แบบ Fabrication และแบบ Erection
มีรูปแบบของ Drawing ต่างๆ หรือที่เรียกกันว่า Drawing Style ให้ใช้งานเช่น Check, Final-Basic, Final-Cut-List, Final-Weld-Box, Spool เป็นต้น
เมื่อสั่งสร้าง Piping Isometric Drawing ตัว SolidPlant 3D จะสร้างไฟล์ PCF, ไฟล์ DXF/DWG และไฟล์ SLDDRW ของ SOLIDWORKS ส่วนไฟล์ PCF นั้นเป็นไฟล์ดั้งเดิมของตัว Isogen อยู่แล้ว และสามารถส่งให้ซอฟต์แวร์ AutoPIPE, CAESAR II หรือ ROHR 2 เพื่อไปวิเคราะห์ Pipe Stress ต่อได้ด้วย

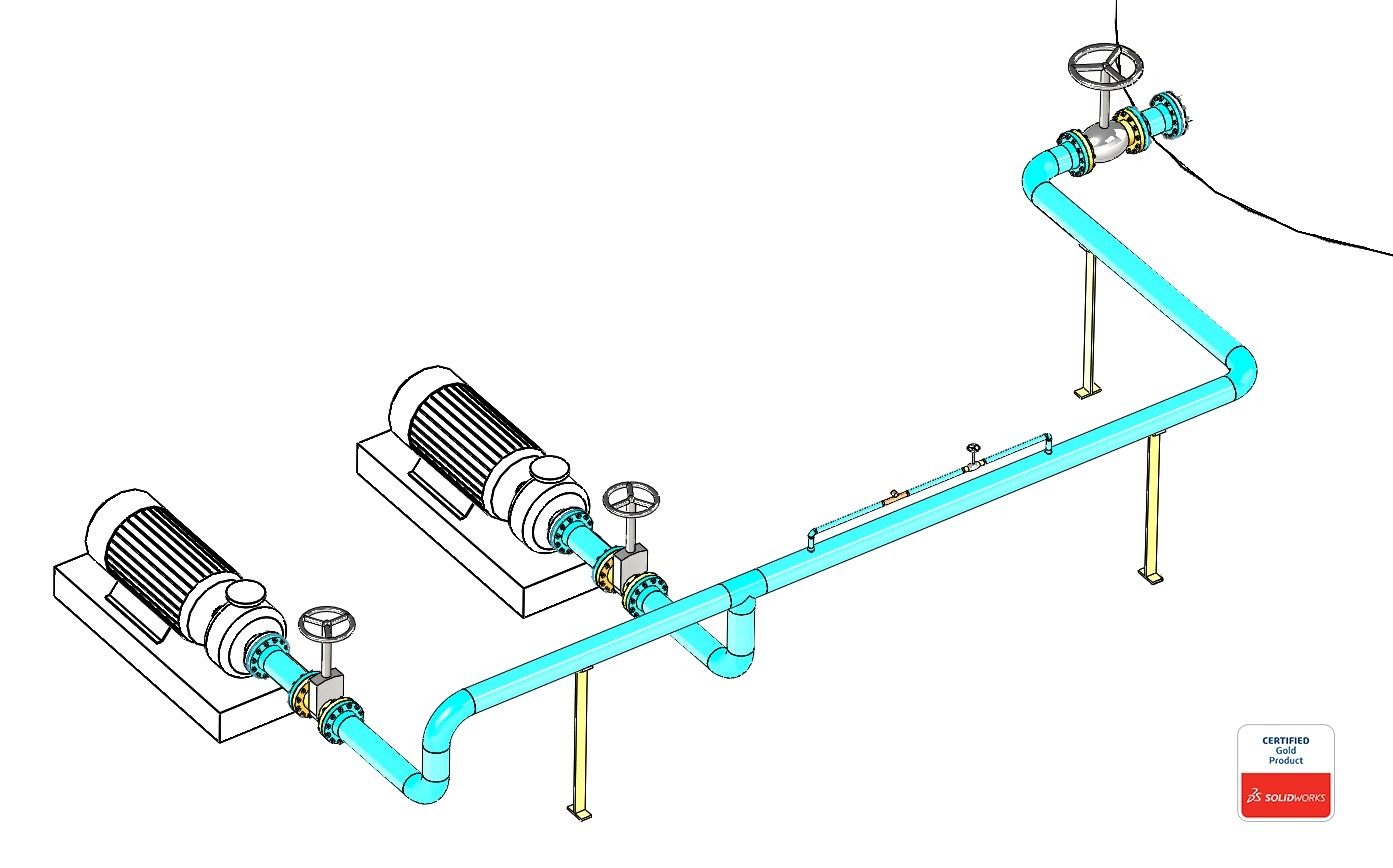

เราจะสั่งทำตัว Piping Isometric Drawing ในรูปแบบต่างๆ จากรูปโมเดลท่อ 3 มิติที่อยู่ในรูปด้านล่าง

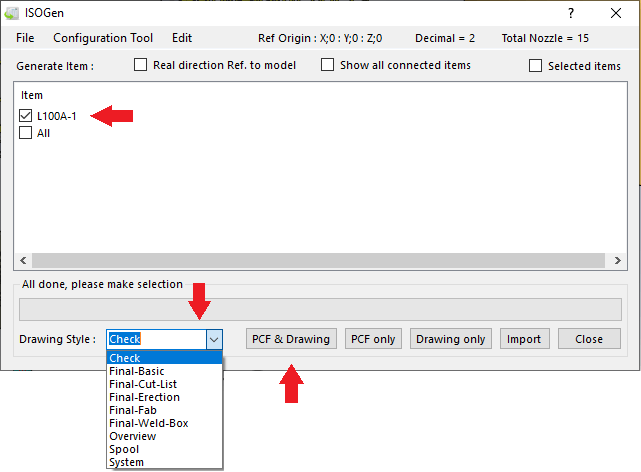

จากไดอะล็อกด้านล่าง เราทำการเลือกหมายเลขเส้นท่อหรือ Pipe Line Number แล้วก็เลือก Drawing Style เสร็จแล้วก็กดคลิกปุ่ม PCF & Drawing เพื่อสั่งทำแบบ Piping Isometric Drawing

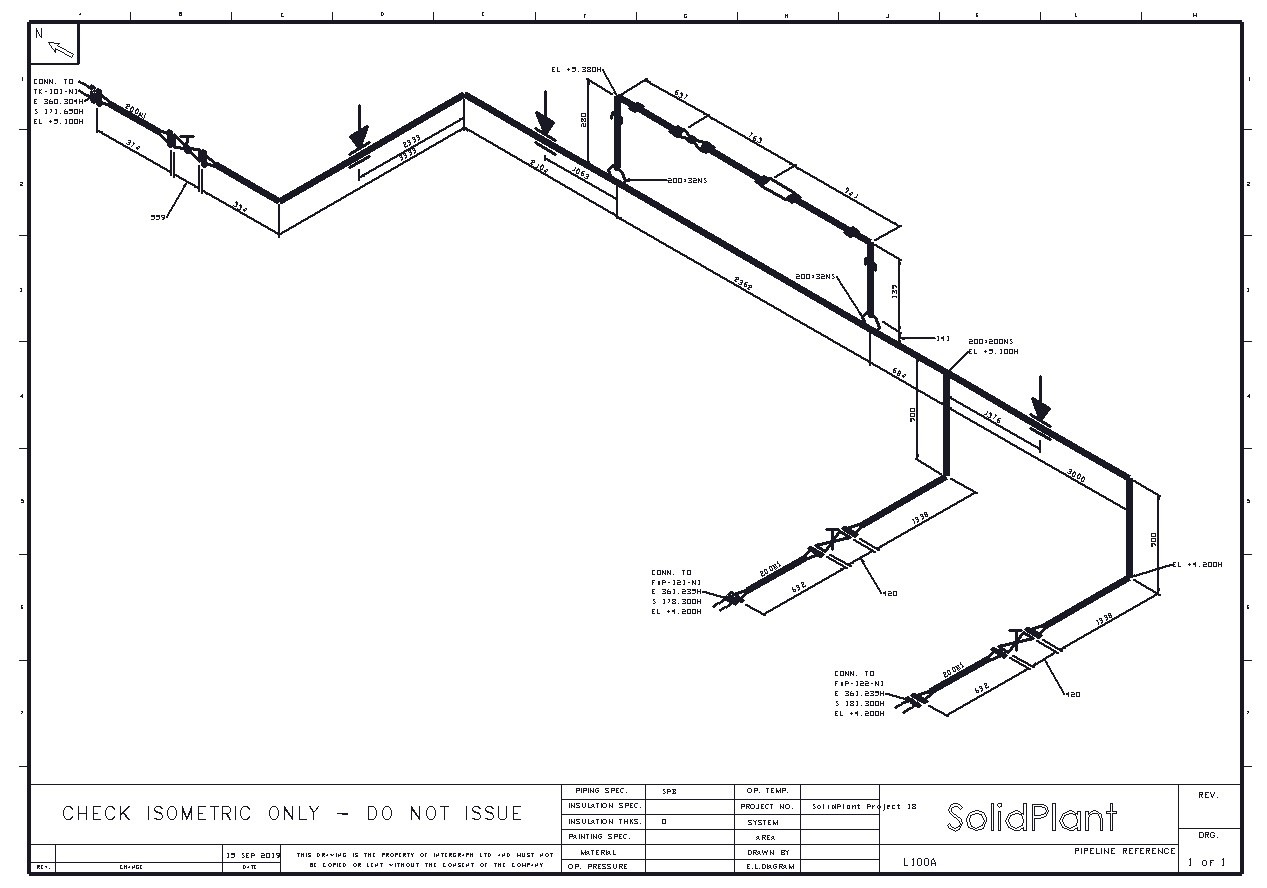

ตัว Drawing Style แบบ Check เป็นการสั่งทำ Piping Isometric Drawing เพื่อแสดงภาพรวมของเส้นท่อเพื่อตรวจสอบ ตัว Drawing จะถูกสร้างภายในไม่กี่วินาที หลังจากคลิกปุ่ม PCF & Drawing ดังรูปด้านล่าง

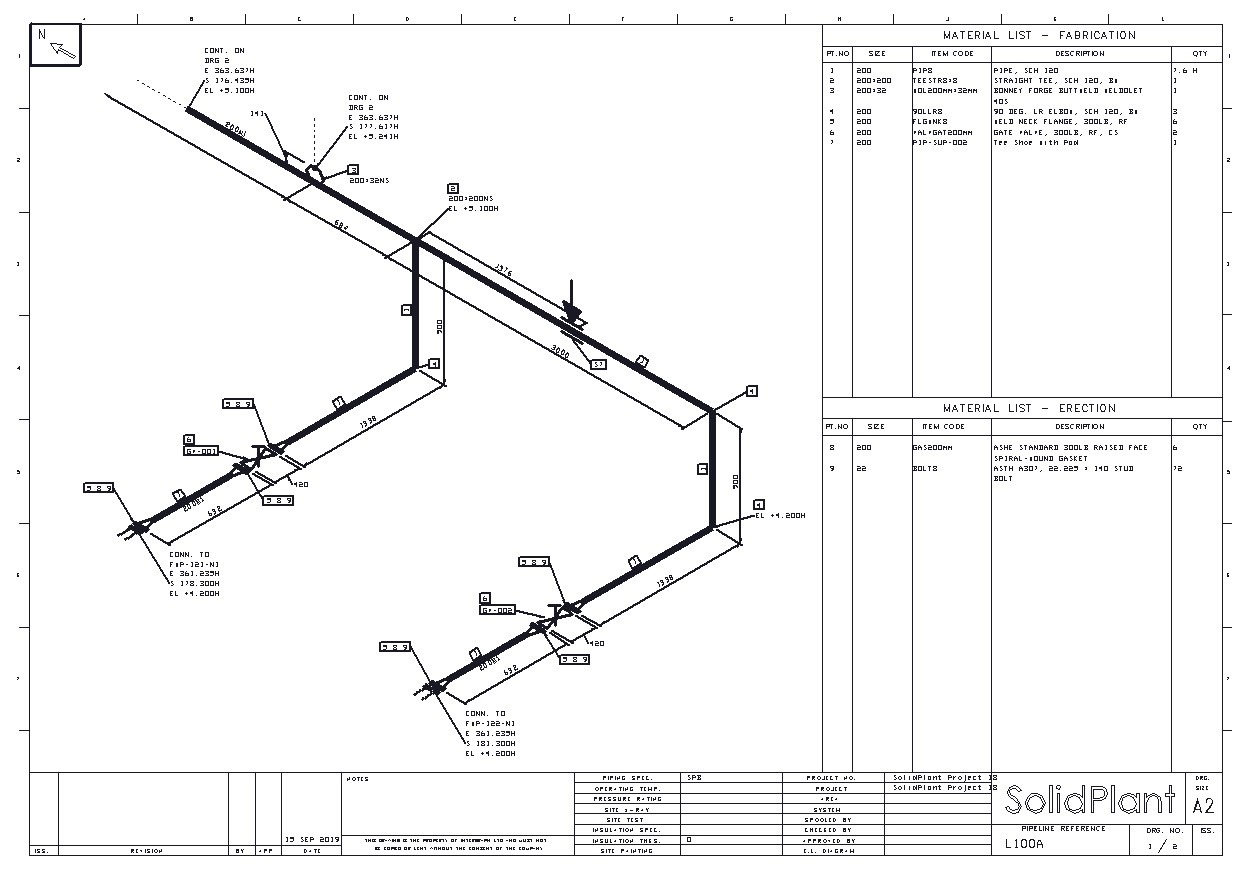

เมื่อเราเลือก Drawing Style ที่เป็นแบบ Final-Basic ตัวแบบจะแสดงรายการอุปกรณ์ของท่อที่อยู่ในแบบที่ใช้สำหรับงาน Fabrication และ Erection ตัว SolidPlant 3D จะแบ่งแบบให้เราเองตามความเหมาะของการแสดงของตัวแบบ และการแสดงรายการของอุปกรณ์ ส่วนแบบที่ถูกแบ่งก็จะแสดงหมายเลขกำกับ และเชื่อมโยงกับแบบที่เกี่ยวข้องกัน ดังรูปด้านล่าง
เมื่อเราเลือก Drawing Style ที่เป็นแบบ Final-Cut-List เราจะได้รายการการตัดท่อของท่อแต่ละท่อน และจะมีหมายเลขกำกับแล้วเชื่อมโยงกับรายการการตัดท่อที่อยู่ใน List ด้านข้าง ดังรูปด้านล่าง

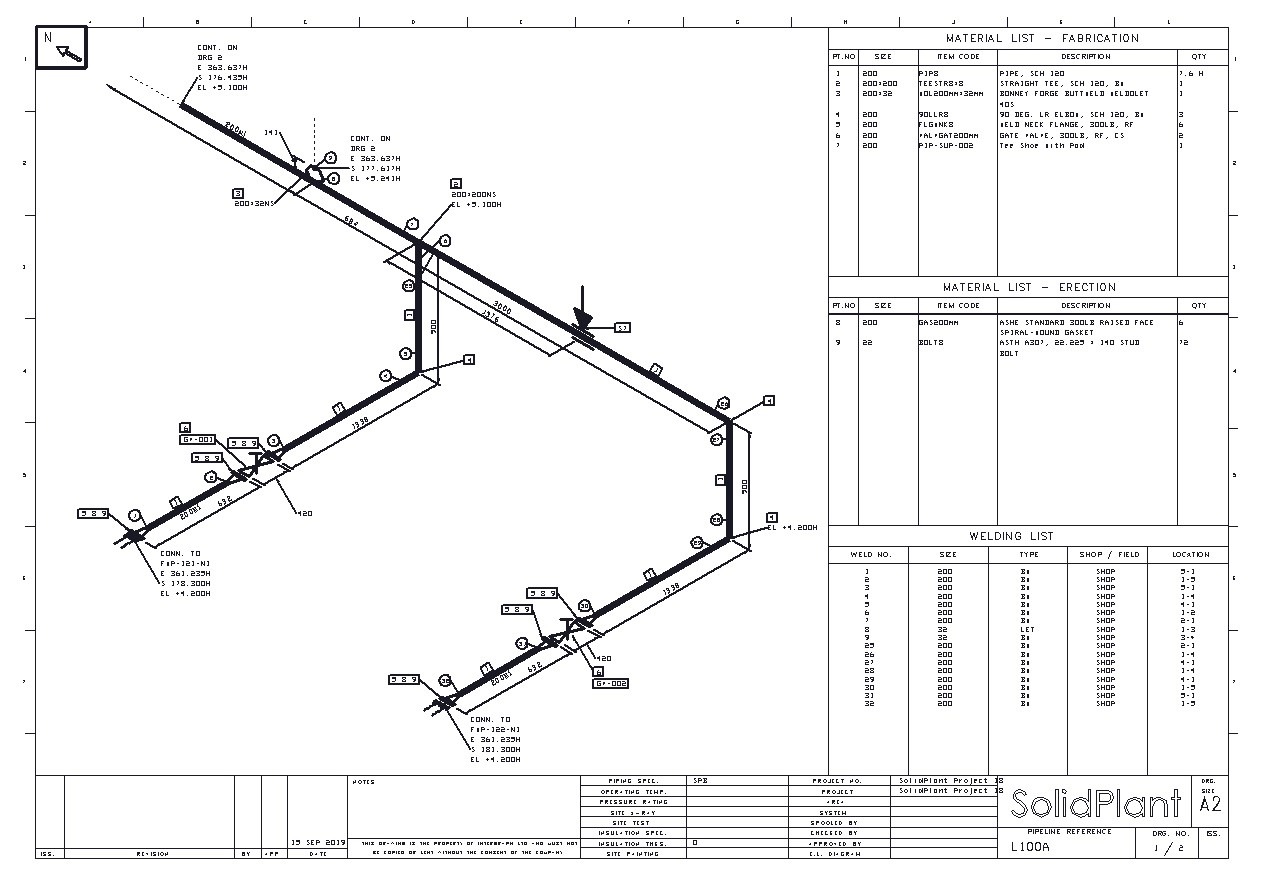

เมื่อเราเลือก Drawing Style ที่เป็นแบบ Final-Weld-Box ที่แตกต่างออกไป คือ การแสดงรายการการจุดเชื่อมแทนที่การแสดงการตัดของท่อ ดังรูปด้านล่าง

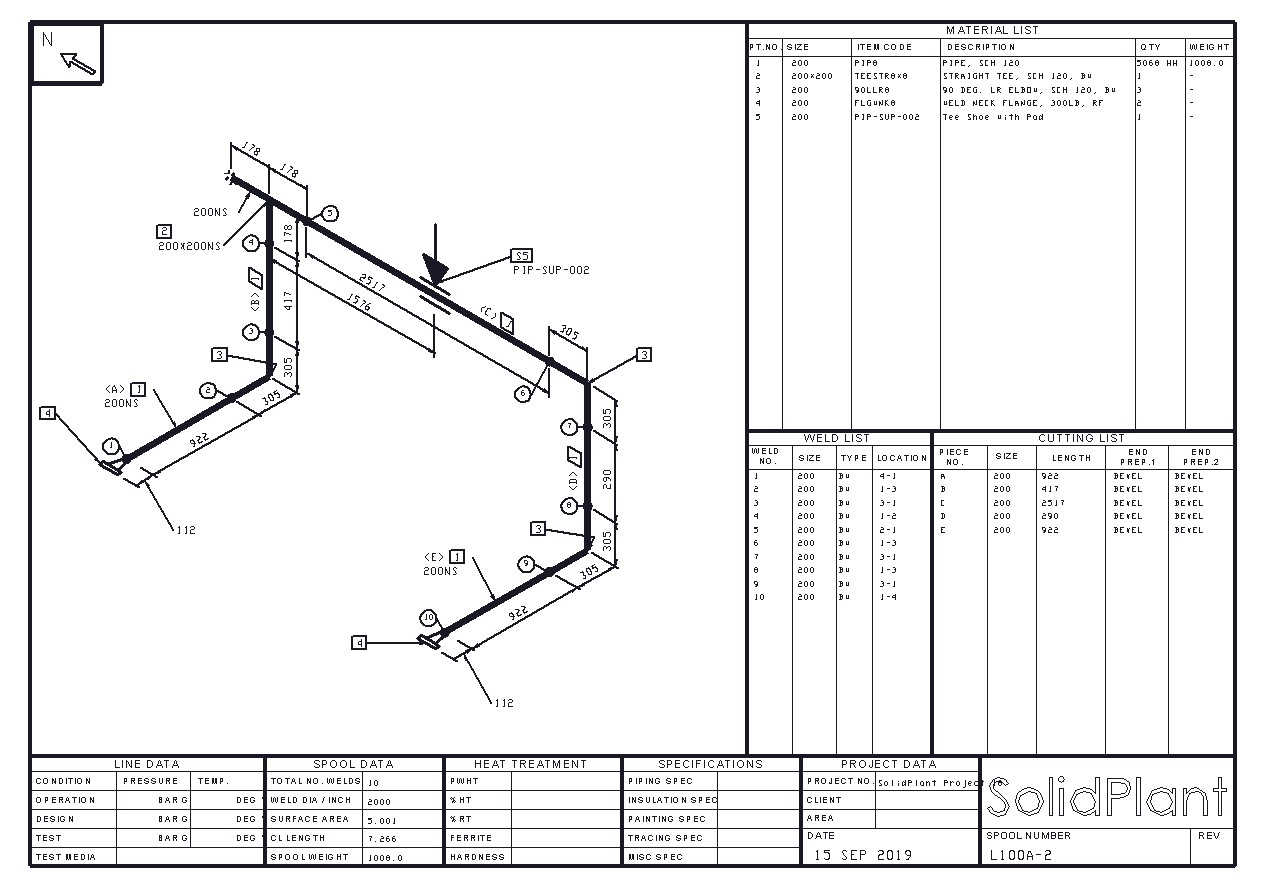

สำหรับรูปแบบสุดท้าย คือ Drawing Style ที่เป็นแบบ Spool แบบ Spool คือ การแสดงการประกอบอุปกรณ์ท่อที่เชื่อมต่อกัน และส่วนประกอบที่เกี่ยวข้องที่นำไปทำ Pre-Fabricated ในอนาคต สำหรับตัว SolidPlant 3D จะสร้างแบบ Spool ในแต่ละส่วนแยกออกเป็นแต่ละ Spool ของแต่ละชิ้นส่วนที่เชื่อมพร้อมรายละเอียดของอุปกรณ์ ดังรูปด้านล่าง

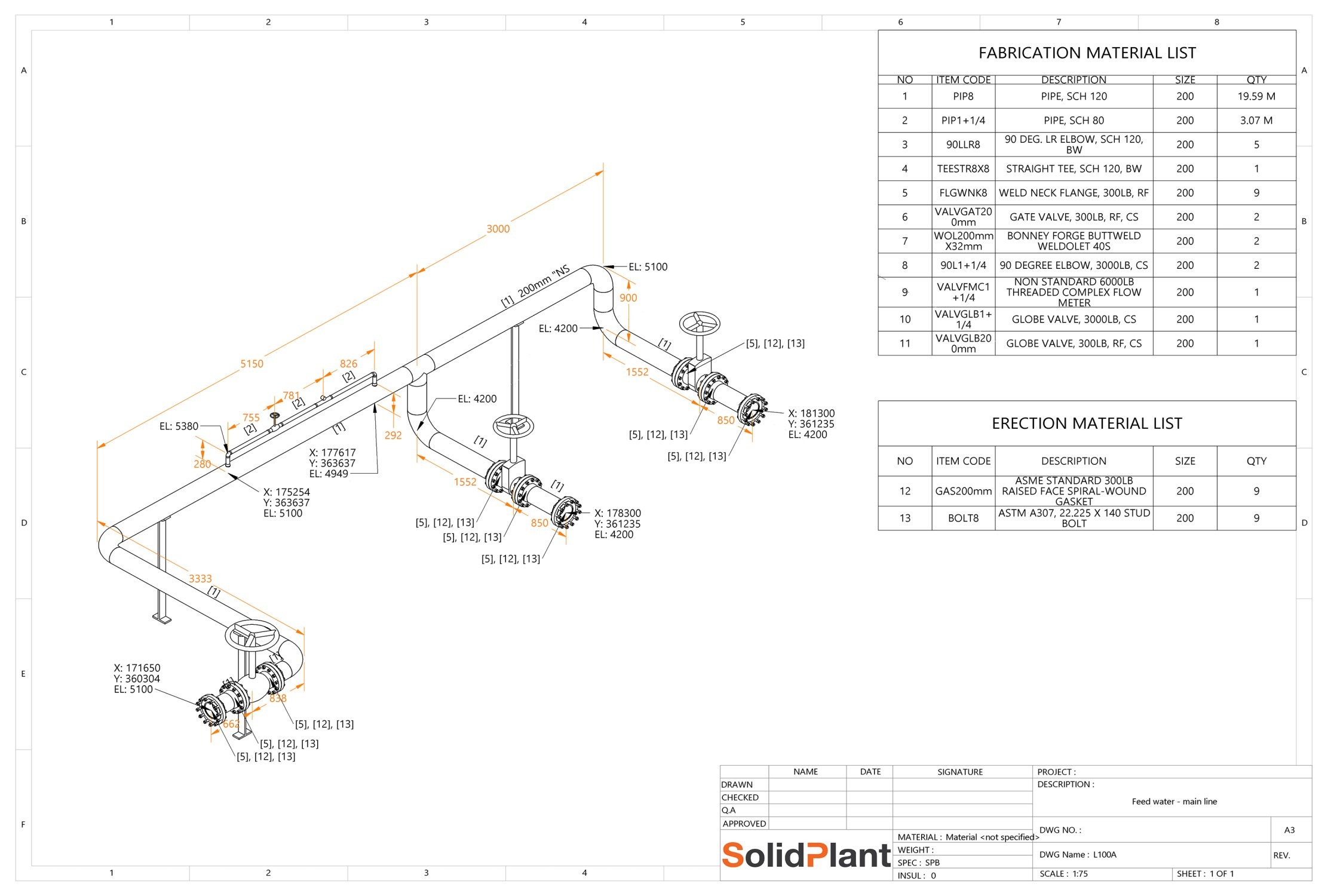

นอกจากนี้ SolidPlant 3D ยังได้พัฒนาการทำแบบ Piping Isometric Drawing ที่เป็นแบบเสมือนจริงยิ่งขึ้น ซึ่งจะแสดงโมเดลท่อที่เป็นแบบ 3 มิติ ซึ่งจะทำให้เราอ่านแบบได้เข้าใจได้ง่ายขึ้น ดังรูปด้านล่าง
สุดท้าย SolidPlant 3D สามารถเพิ่มคุณสมบัติ และคำอธิบายลงไป ณ จุดต่างๆ ที่เส้นท่อในโมเดล 3 มิติ และค่าต่างๆ เหล่านั้นจะแสดงออกมาที่ตัวแบบ Piping Isometric Drawing ซึ่งจะช่วยให้เราสามารถแก้ไข เพิ่มเติมข้อมูลได้ตลอดเวลาระหว่างการออกแบบ และเพิ่มคำอธิบายประกอบต่างๆ เช่น ISO-Comment, ISO- Flow Arrow, ISO-Split, ISO-Field Weld, ISO-Stub In, ISO-Floor-Opening, ISO-Tap-Port หากต้องการเจาะลึกในหัวข้อนี้ สามารถเข้าไปศึกษาเพิ่มเติมในบทความ “Piping isometric attachments” ซึ่งอธิบายบทความจะแสดงรายละเอียดอยู่ในบทความนี้
ข้อมูลเพิ่มเติม : https://bit.ly/2Ut6XzX
ต้นฉบับโดย: Mr. Victor Morillas de Man
แปลโดย: ทีมงาน SolidPlant Thai
