แนะนำ SolidPlant 3D ซอฟต์แวร์ออกแบบ Plant (งานท่อ)

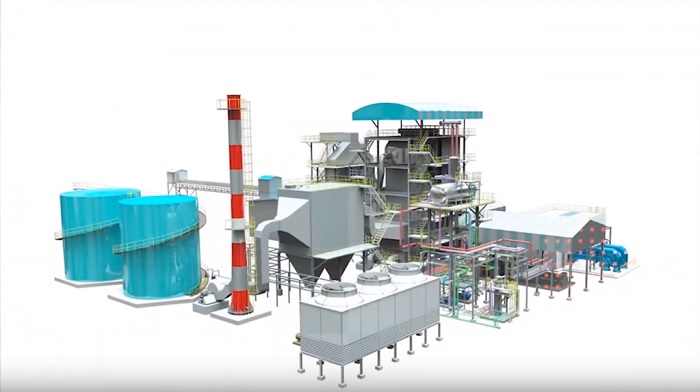

SolidPlant 3D ซอฟต์แวร์ออกแบบ Plant (งานท่อ) ช่วยให้การออกแบบท่อแบบ 3 มิติ เป็นเรื่องง่าย

SolidPlant 3D ซอฟต์แวร์ออกแบบที่เหมาะสำหรับงานเขียน และออกแบบ Plant ในรูปแบบต่างๆ ซึ่งบรรจุฐานข้อมูลของอุปกรณ์ตามมาตรฐาน เตรียมพร้อมสำหรับใช้งานเริ่มตั้งแต่

  • การเขียนโมเดล Steel Structure ซอฟต์แวร์จะมีเหล็กตามมาตรฐานเตรียมไว้ให้เลือกใช้งาน และยังมีโมเดลสำเร็จรูปต่างๆ เพื่อให้สามารถสร้างโมเดลได้ง่าย และสะดวกมากยิ่งขึ้น เช่น
  • โมเดล Platform เพียงวางเส้น Sketch ลงไปในตำแหน่งที่จะสร้าง Platform ซอฟต์แวร์จะสร้างโมเดล Platform ให้ ประกอบไปด้วย Beam , Plate และ Handrail
  • โมเดล Ladder สามารถสร้าง Ladder โดยการวางเส้น Sketch ลงไปในตำแหน่งที่จะสร้าง และกำหนดระยะของตัว Ladder เท่านั้น
  • โมเดล Handrail เพียงวางเส้น Sketch ลงไปในตำแหน่งที่จะสร้าง Handrail ซอฟต์แวร์จะทำการสร้างโมเดล Handrail ให้โดยอัตโนมัติ
  • โมเดล Stair สามารถสร้างโมเดลบันไดได้ภายในไม่กี่นาที โดยซอฟต์แวร์จะสร้างโมเดลสำเร็จรูป ซึ่งจะช่วยลดความยุ่งยากในการทำโมเดลได้เป็นอย่างดี สามารถกำหนดค่าระยะต่างๆ ของโมเดลบันไดผ่านตัวไดอะล็อก
  • Bill of Material / Cut List สามารถถอดปริมาณเหล็ก, น้ำหนัก, พื้นที่ผิว และอื่นๆ ออกมาในรูปแบบไฟล์ของ Microsoft Excel ได้โดยอัตโนมัติจากโมเดล 3 มิติ
แนะนำ SolidPlant3D ซอฟต์แวร์ออกแบบ Plant (งานท่อ)



การสร้างโมเดล Equipment

โมเดล Equipment from Library ซอฟต์แวร์ SolidPlant จะเตรียมโมเดลสำเร็จให้ในการสร้าง โมเดล Equipment ต่างๆ ไม่ว่าจะเป็น ปั้ม, ถัง, Vessel, Exchanger และอื่นๆ

  • โมเดลที่เป็น Customed Equipment สามารถนำโมเดล Equipment ต่างๆ ที่มีอยู่แล้วเข้ามา Convert ใช้เป็นโมเดลของ SolidPlant ได้เลย และมีคุณสัมบัติต่างๆ เหมือนโมเดลที่สร้างจาก SolidPlant
การสร้าง Pipe Routing
  • การสร้างโมเดลท่อแบบ Smart Route เพียงแค่เรากำหนดจุดต้นทาง และปลายทางของการเดินท่อซอฟต์แวร์จะสร้างแนวท่อให้อัตโนมัติ ฟังก์ชันนี้เป็นฟังก์ชันที่สร้างขึ้น เพื่อช่วยให้การเขียนโมเดลท่อทำได้อย่างง่ายดาย
  • Smart Valve ในส่วนข้อมูลเส้นท่อที่นำมาจาก SolidPlant P&ID สามารถวางอุปกรณ์ที่เป็นพวกวาล์วได้โดยทันที จาก List ของวาล์วที่แสดงอยู่ในไดอะล็อก
  • การสร้างโมเดลท่อแบบ Multi-Route Navigator เป็นฟังก์ชันที่มีประโยชน์อย่างมากในการทำโมเดลท่อที่เป็น Conceptual Design ซอฟต์แวร์ จะช่วยวางเส้นท่อที่เชื่อมกันระหว่าง Nozzle ตามที่กำหนดโดยอัตโนมัติ
  • การ Pipe Modification หรือการแก้ไขโมเดลท่อ สามารถแก้ไขได้อย่างง่ายดาย ไม่ว่าจะเป็นการแก้ไขวาล์ว, Pipe Support และอุปกรณ์อื่นๆ
  • Area Mode ซอฟต์แวร์ SolidPlant สามารถให้กำหนดพื้นที่ในการทำโมเดล โดยแยกพื้นที่ทำโมเดลเป็นส่วนๆ เพื่อง่ายต่อการจัดการ และลดการกินทรัพยากรเครื่องคอมพิวเตอร์
การทำ Output ของซอฟต์แวร์ SolidPlant
  • Isometric Drawing ซอฟต์แวร์ SolidPlant จะมีเครื่องมือที่ชื่อว่า ISOGEN ทำหน้าที่สร้าง Pipe Isometric Drawing จากโมเดลท่อ 3 มิติ ให้เป็นแบบสำหรับสั่งงาน และติดตั้งงานท่อพร้อมกับแสดง Bill of Material ของท่อ
  • การทำ General Arrangement Drawing หรือ GA Drawing ซอฟต์แวร์ SolidPlant จะทำการสร้าง GA จากโมเดล 3 มิติ โดยที่สามารถสั่งให้ซอฟต์แวร์บอกขนาดหรือให้ระยะ และใส่ Annotation ต่างๆ ให้โดยอัตโนมัติ
  • Project BOM / Report สามารถถอดปริมาณงานท่อ และอุปกรณ์ต่างๆ ของท่อ ออกมาจากโมเดลท่อ 3 มิติ โดยสั่งออกมาในรูปแบบของไฟล์ Microsoft Excel เพื่อทำการประเมินราคาหรือสั่งซื้ออุปกรณ์ นับจุดเชื่อมเพื่อนำไปคำนวณหา DB ของท่อ และใช้ในการคิดค่าแรงในการติดตั้งงานได้อีกด้วย



ทดลองใช้ซอฟต์แวร์ฟรี : http://bit.ly/2UeCd3k
สาธิตการใช้งาน : http://bit.ly/2uLAQhR
