ถอดปริมาณ งานโครง TRUSS แบบละเอียด ช่วยลดปัญหาเรื่อง LOSS ของวัสดุ และยังลดค่าใช้จ่าย
บทความนี้จะพูดเรื่อง ถอดปริมาณ งานโครง TRUSS แบบละเอียด ซึ่ง TRUSS นั้นมีมากมายหลายรูปแบบ แต่ละแบบจะมีส่วนประกอบของเหล็กหลายๆ ชิ้นมาประกอบกัน ทำให้การถอดปริมาณมีความยุ่งยาก โดยปัญหาที่เจอส่วนมากนั้นอาจจะเกิด LOSS ของวัสดุ และยังทำให้มีผลกระทบเรื่องค่าใช้จ่ายในโครงการอีกด้วย
ดังนั้นหากสามารถถอดชิ้นส่วนของ TRUSS ออกมาได้อย่างละเอียด จะทำให้ลดปัญหาเรื่อง LOSS ของวัสดุ และยังลดค่าใช้จ่ายได้เป็นอย่างมาก โดยจะมาแชร์ถึงประสิทธิภาพในการใช้ ARCHICAD มาถอด BAR-CUT โครง TRUSS ให้เพื่อนๆ ได้รู้จักและนำไปประยุกต์ใช้กับงาน TRUSS เพื่อสามารถทำให้งานละเอียดถูกต้อง รวดเร็วมากขึ้น
งาน TRUSS โดยส่วนมากจะถูกนำมาใช้กับอาคารประเภทโรงงาน หรือโกดังเก็บสินค้าเป็นส่วนใหญ่ แต่ในปัจจุบันงาน TRUSS เข้ามามีบทบาทในการออกแบบโครงสร้างอาคารในรูปแบบอื่นๆ อีกมากมาย เช่น ห้างสรรพสินค้า อาคารสูง อาคารสำนักงาน หรือแม้กระทั่งร้านกาแฟ ที่ต้องการโชว์โครงสร้าง เช่น สไตล์ INDUSTRIAL LOFT เป็นต้น

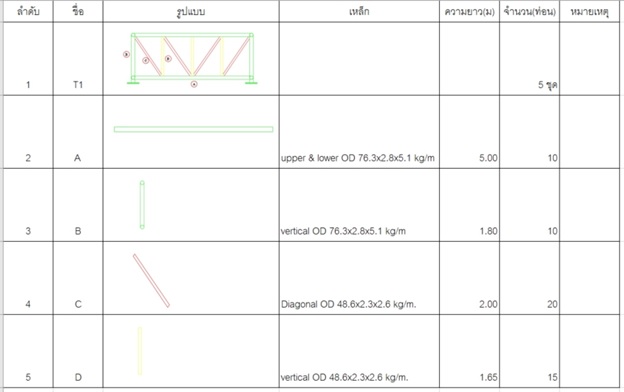

ตัวอย่างรูปแบบ BAR-CUT TRUSS
จะเห็นได้ว่ามีส่วนประกอบหลายชิ้นส่วน หลากหลายขนาด และต้องการข้อมูลรายละเอียดหลายอย่าง
ยกตัวอย่างการถอด BAR-CUT TRUSS

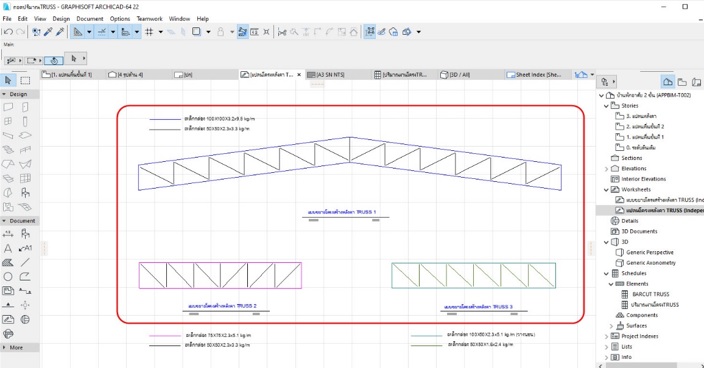

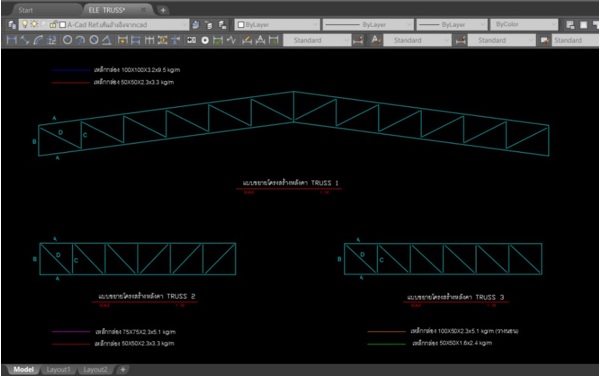

ถ้าเรามีไฟล์ .dwg สามารถนำมาใช้อ้างอิงในการเขียนได้เลย โดยเตรียมไฟล์ .dwg ที่ใช้แต่เส้น Center ของ Truss ก็พอ
สามารถ import เข้ามาใช้ใน โปรแกรม ARCHICAD ได้

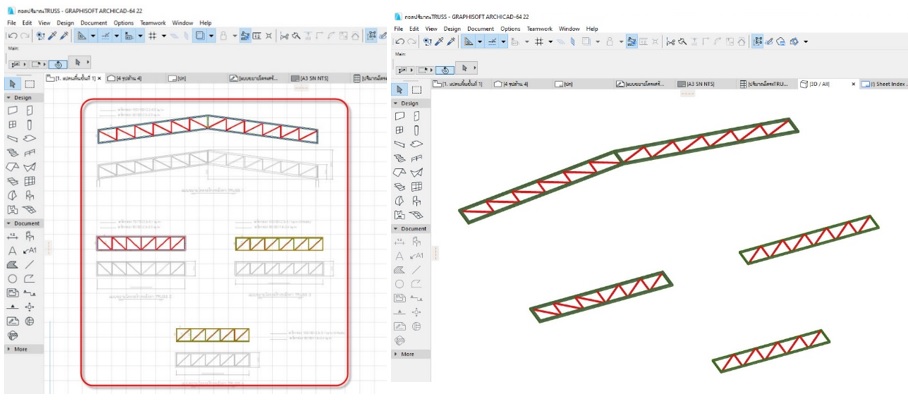

ใช้คำสั่งคาน โดยเลือกรูปแบบ และขนาดให้ถูกต้องตามแบบ จากนั้นใช้การเขียนแบบอัตโนมัติโดยกดปุ่ม Space Bar ค้างไว้ คลิกที่เส้นอ้างอิงทีละเส้น เท่านี้ก็เสร็จเรียบร้อย
จากนั้นทำเหมือนเดิมจนเสร็จครบทุกแบบ

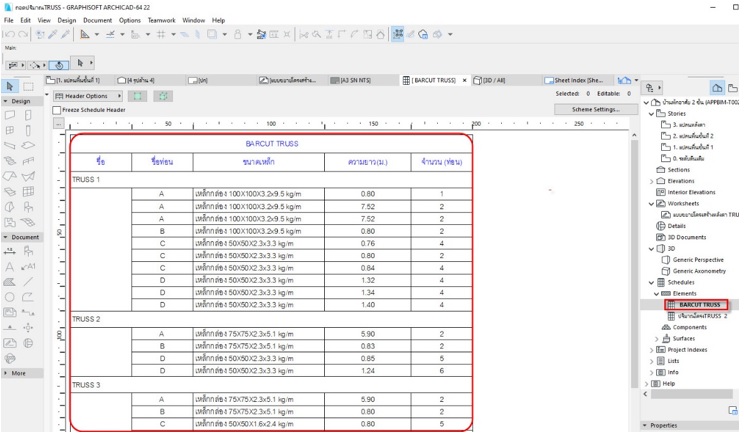

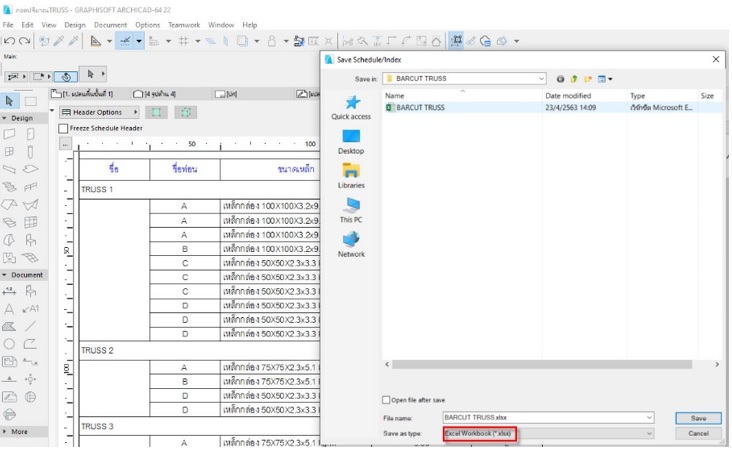

เมื่อทำเสร็จแล้วโปรแกรมจะทำข้อมูลการถอดปริมาณให้อัตโนมัติ ในส่วนของหัวข้อการถอดปริมาณดังรูป
(*ในส่วนของการตั้งค่าเพื่อถอดปริมาณนั้น ผู้ใช้งานต้องเป็นคนกำหนดเอง อาจจะต้องทำความเข้าใจในการกำหนดรายละเอียดอยู่บ้าง แต่รับรองว่าไม่ยากเลย)

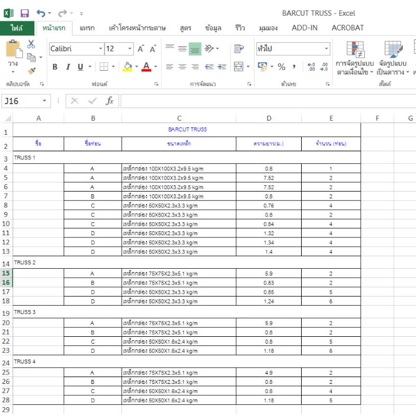

นอกจากนี้เรายังสามารถ Save ข้อมูลออกมาเป็นไฟล์ Excel เพื่อนำไปทำงานต่อในโปรแกรม Excelได้อีกด้วย
หมายเหตุ : (รูปแบบที่กล่าวมาข้างต้นทั้งหมดนี้ จะเหมาะสำหรับการนำไปใช้เพื่อถอดปริมาณแบบ BAR-CUT เท่านั้น ถ้าต้องการความรวดเร็วในการถอดปริมาณแบบละเอียด โดยไม่เน้นเรื่องการทำแบบ วิธีนี้ถือว่าตอบโจทย์มากเลย)
สำหรับท่านใดที่สนใจอยากทดลองถอดปริมาณแบบ BAR-CUT สามารถดาวน์โหลดทดลองใช้ โปรแกรม ARCHICAD ได้ฟรีที่นี่ : https://bit.ly/2YyGRuY
