งานวิเคราะห์เลือกได้ ยืดหยุ่นในการใช้ ช่วยเซฟงบ กับ 3DEXPERIENCE Works Simulation

  •
  •
  •
  •
  •
  •
  •

ในการตัดสินใจเลือกซื้อซอฟต์แวร์ ผู้ใช้ก็ย่อมต้องการฟีเจอร์ที่ครอบคลุมการทำงาน และใช้งานได้อย่างคุ้มค่า แต่หลายครั้งซอฟต์แวร์ที่คุณเลือกอาจจะมีความสามารถและฟีเจอร์ที่คุณยังไม่ต้องการใช้ หรือยังไม่จำเป็น ซึ่ง 3DEXPERIENCE Works Simulation สามารถเลือกได้ มาติดตามรับชมได้เลยครับ

และในปัจจุบันนี้เทคโนโลยีก้าวล้ำมากขึ้น และมีทางเลือกใหม่ๆ ให้กับผู้ใช้งานมีสิทธิ์เลือกสิ่งที่เหมาะสมและมีความยืนหยุ่นในการใช้งาน แถมยังเพิ่มประสิทธิภาพในการทำงานมากขึ้นด้วย อย่าง 3DEXPERIENCE Works Simulation แพลตฟอร์มสำหรับนักออกแบบ ที่คุณสามารถเลือกใช้ และเลือกซื้อฟีเจอร์ได้ตามที่ต้องการ ใช้แค่ไหน ก็ซื้อแค่นั้น จัดสรรงบได้และช่วยประหยัดอีกด้วย

ก่อนหน้านี้ได้นำเสนอความสามารถของ 3DEXPERIENCE Works Simulation ที่ไม่มีใน SOLIDWORKS Simulation กันไปบ้างแล้ว (อ่านเพิ่มเติมได้ที่ SIMULIAWORKS คืออะไร ช่วยงานวิเคราะห์อย่างไร (CAE))

และเราจะมาทำความรู้จักกับ 3DEXPERIENCE Works Simulation ว่าจะช่วยในงานวิเคราะห์อย่างไรได้บ้าง

บน 3DEXPERIENCE Works Simulation หากจะให้มองเห็นภาพมากขึ้น เหมือนเราโหลด Application ที่ต้องการใช้มาวางบนหน้าต่างการทำงาน (เหมือนโหลด App มาใช้บนมือถือ) ซึ่งลักษณะแบบนี้บน 3DEXPERIENCE เรียกว่า “โรล” (Role)

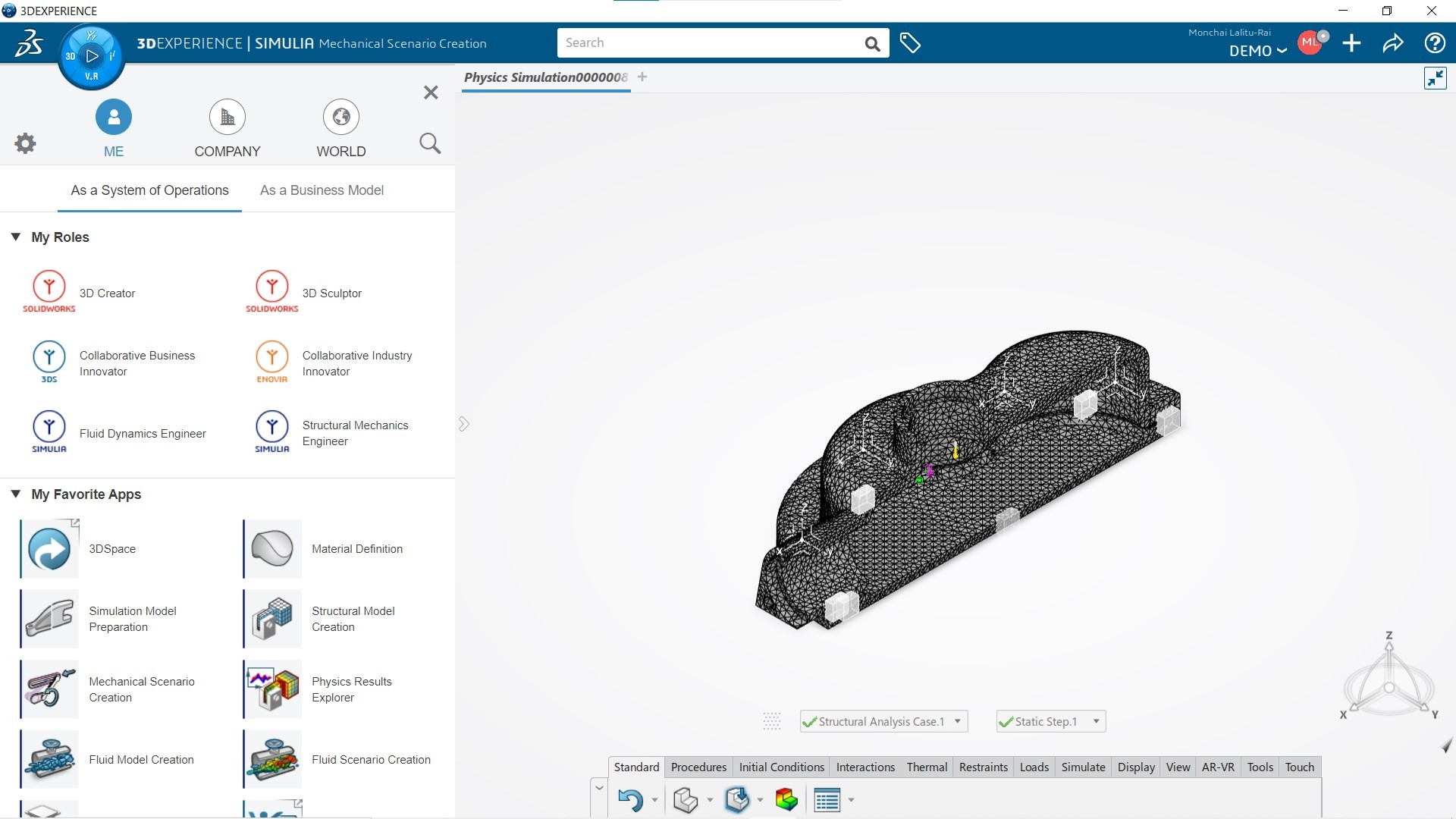

รูปที่ 1 หน้าต่างการทำงานของ 3DEXPERIENCE Works Simulation

จากรูปที่ 1 จะเห็นว่ามีโรลที่ชื่อว่า Structural Mechanics Engineer (Top Tier) อยู่ใน My Roles โดยแต่ละโรลก็จะมีแอพพลิเคชั่น (Apps) ให้ใช้งานแตกต่างกันไป ขึ้นอยู่กับแต่ละองค์กรว่าได้เลือกโรลที่คิดว่าเหมาะสมในการใช้งานแล้ว ดังนั้นขอสรุปความสามารถของแต่ละโรลที่เกี่ยวข้องกับการวิเคราะห์ความแข็งแรงมีดังนี้

รูปที่ 2 การแบ่งระดับผู้ใช้งาน 3DEXPERIENCE Works Simulation สำหรับโรลต่างๆ



1. Structural Designer
  • รองรับปัญหาได้ทั้ง พาร์ท และแอสแซมบลี
  • รองรับเอเลเมนต์ประเภท Tetrahedral เท่านั้น
  • วิเคราะห์ปัญหา Linear Static
  • วิเคราะห์ปัญหา Buckling
  • วิเคราะห์ปัญหา Frequency
  • วิเคราะห์ปัญหา Thermal (Steady State)

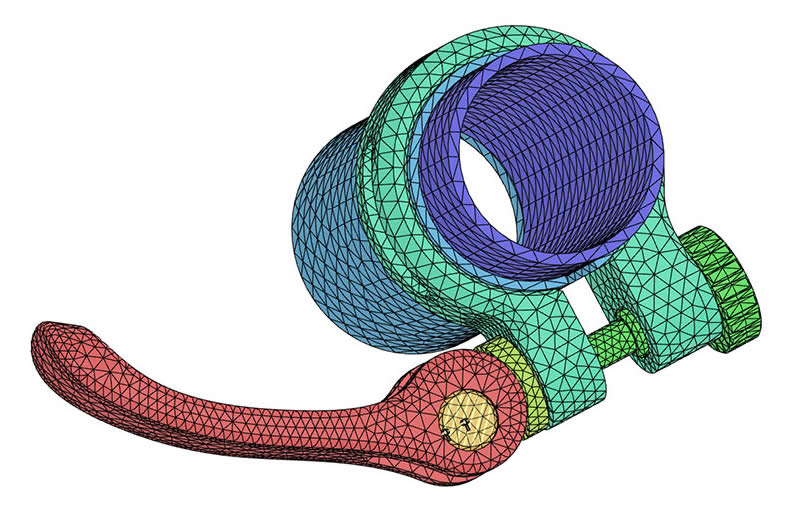

รูปที่ 3 แสดง FE-Model ที่สร้างด้วยเอลิเมนต์แบบ Tetrahedral

2. Structural Engineer
  • รองรับเอลิเมนต์ประเภท Beam, Shell, Hexahedral, Prism และ Tetrahedral ทั้งแบบที่เป็น Linear และ Quadratic
  • วิเคราะห์ปัญหา Modal Dynamic (Time Domain)
  • วิเคราะห์ปัญหา Harmonic Response (Frequency Domain)

รูปที่ 4 ผลการวิเคราะห์ความเค้นสเก็ตบอร์ดด้วยโรล Structural Engineer

3. Structural Performance Engineer
  • วิเคราะห์ปัญหา Nonlinear Static
  • วิเคราะห์ปัญหา Nonlinear Dynamic (Implicit)
  • วิเคราะห์ปัญหา Quasi-Static เช่น Creep
  • วิเคราะห์ปัญหา Thermal (Transient)
  • วิเคราะห์ปัญหา Thermal Stress (Thermal – Structure)

รูปที่ 5 แสดงผลการจำลองการถ่ายเทความร้อน และ Thermal Stress ด้วยโรล Structural Performance Engineer

4. Structural Mechanics Engineer
  • วิเคราะห์ปัญหา Nonlinear Dynamic (Explicit) เช่น Impact, Crash
  • วิเคราะห์ปัญหา Random Vibration
  • วิเคราะห์ปัญหา Complex Frequency
  • มีเครื่องมือช่วยในการ เตรียม, ซ่อม, แก้ไขโมเดล
  • มีเครื่องมือช่วยในการคาลิเบรทข้อมูลการทดสอบของวัสดุ

รูปที่ 6 แสดงผลการจำลองดรอปเทส (เทคนิค SPH) ด้วยโรล Structural Mechanics Engineer

รูปที่ 7 แสดงรายละเอียดความสามารถของโรลต่างๆ

เพื่อให้สะดวกแก่การเลือกใช้งานจึงสรุปความสามารถของโรลต่างๆ ในรูปเมทริกซ์ดังรูป 7 สำหรับผู้ที่มีความต้องการที่จะวิเคราะห์เรื่องของความล้า ปัจจุบันได้มี 2 โรลใหม่ที่ตอบสนองความต้องการตรงจุดนี้แล้วคือ

5. Durability Performance Engineer
  • เป็นอัพเกรดของ Structural Performance Engineer ให้สามารถวิเคราะห์ปัญหาความล้าได้
6. Durability & Mechanics Engineer
  • เป็นอัพเกรดของ Structural Mechanics Engineer ให้สามารถวิเคราะห์ปัญหาความล้าได้

รูปที่ 8 แสดงผลการวิเคราะห์ความล้าขาจานจักรยาน

ทั้งหมดเป็นข้อมูลอัปเดตสำหรับโรลที่เกี่ยวข้องกับการวิเคราะห์ความแข็งแรง ส่วนเรื่องของ License จะเป็นลักษณะแบบกำหนดเป็นระยะเวลา 3 เดือน, 6 เดือน และ 1 ปี

ดังนั้นจะเห็นได้ว่า 3DEXPERIENCE มีความยืดหยุ่นในการเลือกใช้งาน สำหรับท่านที่ต้องการรายละเอียดเพิ่มเติมสามารถสอบถามได้ที่เบอร์ 082-699-6945

ข้อมูลเพิ่มเติม : 3DEXPERIENCE® Platform
