คู่มือการใช้คีย์ลัดโปรแกรมเขียนแบบ AutoCAD & GstarCAD

คู่มือการใช้คีย์ลัดโปรแกรมเขียนแบบ AutoCAD, GstarCAD

ทำงานได้รวดเร็ว สะดวกมากขึ้น ด้วยคีย์ลัด AutoCAD และ GstarCAD

บทความนี้เรามี คู่มือการใช้คีย์ลัด AutoCAD & GstarCAD เจาะลึกและอธิบายการใช้งานโปรแกรมเขียนแบบ 2 มิติ /3 มิติ อย่าง AutoCAD และ GstarCAD เพื่อใช้งานจริง โดยคำนึงถึงผู้ใช้ทั้งเริ่มต้นจนถึงระดับมืออาชีพ มี แนะนำการใช้งานคีย์ลัดเพื่อความรวดเร็วในการทำงานเพิ่มมากขึ้น หากลองเปรียบเทียบกับการคลิกที่ไอคอนหรือเมนู ซึ่งต้องใช้ทั้งสายตาเพื่อคลิกคำสั่งจากนั้นต้องเคลื่อนเม้าส์มาที่ชิ้นงาน จะดีกว่าไหมหากเราสามารถพิมพ์คำสั่งด้วยมือซ้ายและมือขวา ทำหน้าที่เลือกตำแหน่งหรือวัตถุได้ทันที ช่วยให้เราทำงานได้ดียิ่งขึ้น

คู่มือการใช้คีย์ลัดโปรแกรมเขียนแบบ AutoCAD, GstarCAD

คู่มือการใช้คีย์ลัด AutoCAD & GstarCAD คีย์ลัดของ WINDOWS

สามารถใช้บนโปรแกรมแคดได้ปกติ โดยสูตรการใช้คีย์ลัดเป็นดังนี้

  • เคลียร์คำสั่งด้วยการกด ESC ที่คีย์บอร์ด (กดได้มากกว่าหนึ่งครั้ง)
  • ป้อนคำสั่งที่ต้องการเข้าไป บางคำสั่งเป็นอักษรตัวเดียว หรือบางคำสั่งมากกว่านั้น
  • เคาะ Enter ที่ Space Bar หรือ Enter (มีบางคำสั่งที่ไม่สามารถใช้แทนกันได้)
  • ทำการเขียนหรือแก้ไขงานตามต้องการ
  • บางคำสั่งมีคำสั่งย่อย โปรแกรมอาจให้กำหนดค่า สังเกตที่ Command Line ด้านล่างหรือบริเวณเคอร์เซอร์


คีย์ลัดที่ใช้ในโปรแกรมเขียนแบบ AutoCAD & GstarCAD

Q QSAVE : บันทึกไฟล์งาน
A ARC : วาดส่วนโค้ง
Z   ZOOM : ขยาย
W   WBLOCK : สร้างวัตถุ Block บนไฟล์งานใหม่
S   STRETCH : ยึดวัตถุ
X   EXPLODE : ระเบิดวัตถุ
D   DIMSTYLE : แก้ไขรูปแบบเส้นบอกระยะ
C   CIRCLE : วาดวงกลม
R   REDRAW : ล้างการแสดงผลหน้าจอ
F   FILLET : ลบมุมโค้ง
V   VIEW : ตั้งค่าในส่วนของมุมมอง
T   MTEXT : สร้างชุดอักษร
G   GROUP : รวมวัตถุเป็นกลุ่ม
B   BLOCK : สร้างหรือรวมวัตถุเป็นบล็อค
H   HATCH : การใส่ลวดลายลงบนพื้นที่ปิด
J   JOIN : เชื่อมเส้นให้เป็นเส้นเดียวกัน
M   MOVE : ย้ายวัตถุ
I   INSERT : นำเข้าวัตถุบล็อคหรือรูปภาพและอื่นๆ
O   OFFSET : สร้างเส้นขนานโดยกำหนดระยะได้
L   LINE : เขียนเส้น
P   PAN : เลื่อนตำแหน่งมุมมอง

การเริ่มใช้งานสำหรับผู้เริ่มต้นมีดังนี้

1. จดจำคำสั่งที่ต้องใช้บ่อย เช่น Copy, Line ,Move , Explode ฯลฯ รายชื่อคีย์ลัดนั้น สามารถดูได้จากในตัวโปรแกรมดังนี้

  • AutoCAD ที่เมนู Manage เลือก Edit Alias
  • GstarCAD ที่เมนู Manage เลือก Edit Alias ซึ่งเป็นตัวเดียวกัน
  • ที่หมวด Alias คือ คำสั่งย่อย และฝั่งขวา คือ คำสั่งโปรแกรมลักษณะเป็นดังนี้

ทำงานได้รวดเร็ว สะดวกมากขึ้น ด้วยคีย์ลัด AutoCAD & GstarCAD

2. ในแต่ละหมวดงานผู้เขียนแบบใช้คำสั่งมากน้อยแตกต่างกัน ซึ่งให้จดจำที่ใช้งานบ่อยๆ สำหรับผู้ที่ใช้งานมืออาชีพแล้วนั้นมีดังนี้ครับ

2.1 เราสามารถแก้ไขชื่อคำสั่งให้สะดวกต่อการเคาะพิมพ์ เช่น CO เปลี่ยนเป็น CC หรือ PL เป็น P ตัวเดียวได้ที่เมนู เดียวกันครับ

  • AutoCAD ที่เมนู Manage เลือก Edit Alias
  • GstarCAD ที่เมนู Manage เลือก Edit Alias

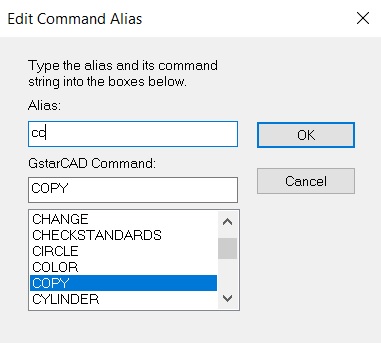

  • จากนั้นเลือกที่ปุ่ม “Edit” โปรแกรมจะให้เราเปลี่ยนชื่อดังนี้
  • จากนั้น กดปุ่ม “OK” เพื่อยืนยันครับ

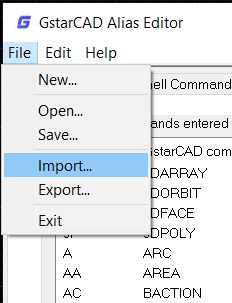

2.2 หากมีการตั้งชื่อไว้แล้ว สามารถส่งออก เป็นไฟล์นามสกุล .pgp เพื่อไปนำเข้าที่เครื่องอื่นหรือ มีการฟอร์แมทโปรแกรมดังนี้

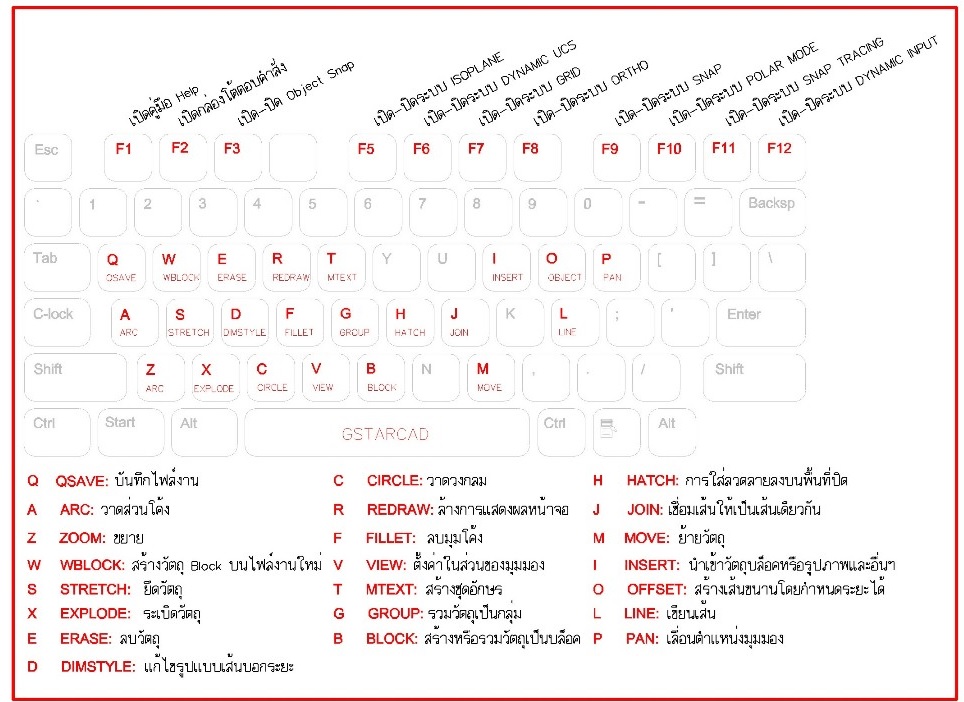

Trips & Tricks : สำหรับบางคำสั่งมีชื่อคีย์ลัดที่ค่อนข้างยาวแนะนำให้เปลี่ยนตามข้อ 1 เพื่อการใช้งานที่รวดเร็ว การใช้งานคีย์ลัดทั้งสองโปรแกรมมีการพิมพ์คำสั่งชุดเดียวกันสามารถใช้ร่วมกันได้ทันที ซึ่งทางทีมงานรวบรวมคำสั่งที่ใช้บ่อยดังภาพด้านล่างครับ หากมีคำถามเพิ่มเติมทางทีมงานยินดีให้คำแนะนำ และสามารถติดตามบทความได้ช่องทางด้านล่าง
