เครื่องสแกนเนอร์ 3 มิติ ที่มีความแม่นยำสูง พกพาสะดวก
พัฒนาและผลิตโดย ZEISS

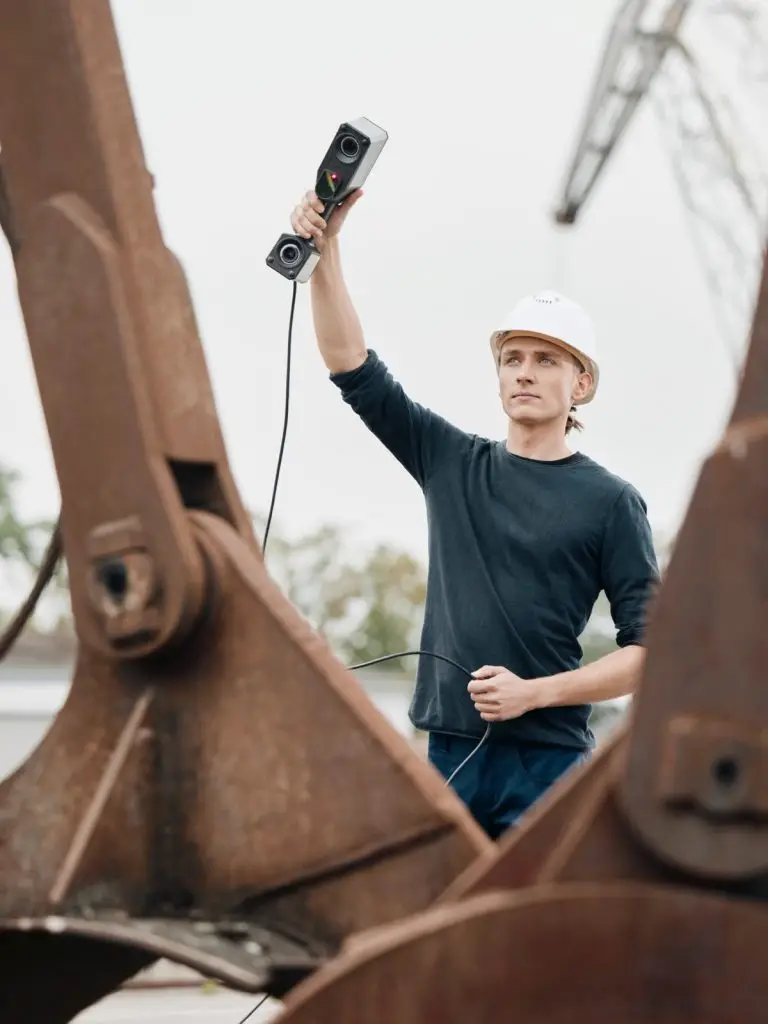

T-SCAN hawk 2 เครื่องสแกนเลเซอร์ 3 มิติ แบบพกพารุ่นใหม่ล่าสุด น้ำหนักเบา ใช้งานง่าย พร้อมความแม่นยำในระดับมาตรฐานอุตสาหกรรม ไม่ว่าจะเป็นงานแบบใด หรือสถานที่ไหน เพียงแค่คุณหยิบขึ้นมาแล้วลงมือทำก็จะพบกับความสำเร็จที่รออยู่!
ระยะการสแกนที่เหมาะสมที่สุด
ถ้าพูดถึงเครื่องสแกนเนอร์ 3 มิติ แบบ Handheld หรือที่ใช้มือจับตัวเครื่องสแกนเดินทำงานนั้น สำหรับผู้เริ่มต้นใช้งานใหม่ สิ่งที่ยากอย่างหนึ่งเลยคือระยะห่างระหว่างตัวเครื่องสแกนเนอร์กับชิ้นงาน ซึ่งปัจจัยนี้มีส่วนสำคัญอย่างมากสำหรับผลลัพธ์ที่ดี โดยที่ T-SCAN Hawk 2 ได้มีการควบคุมระยะการทำงานด้วยโหมดการฉายแสงแบบใหม่ คือ
– Red Laser Marker ที่จะช่วยปรับระยะการทำงานให้ง่ายขึ้น เพื่อผลลัพธ์การสแกนที่แม่นยำที่สุด
Solution ที่ปรับให้เข้ากับกระบวนการทำงานของคุณ
ทุกการเคลื่อนไหวอยู่ในมือคุณด้วย T-SCAN hawk 2 ซึ่งได้มีการออกแบบมาเพื่อให้การสแกนของคุณเป็นไปอย่างลื่นไหล ง่ายดายและสะดวกสบายมากยิ่งขึ้น ไม่ว่าจะเป็นสถานที่ที่เข้าถึงได้ยาก ก็สามารถทำการสแกนได้อย่างมีประสิทธิภาพ และได้ผลลัพธ์ที่ดีที่สุดสำหรับคุณ
สแกนงานขนาดใหญ่ด้วยโหมด Satellite
T-SCAN hawk 2 เป็นเครื่องสแกนเลเซอร์แบบพกพารุ่นแรกที่มาพร้อมโหมด Satellite รองรับการสแกนวัตถุหรือพื้นที่ขนาดใหญ่ เช่น โครงสร้างอาคาร ชิ้นส่วนยานยนต์ขนาดใหญ่ หรือพื้นผิวที่ยากต่อการเข้าถึง โดยไม่ต้องใช้ระบบ Photogrammetry แบบเดิมที่ต้องมี coded markers และยังคงความแม่นยำสูงสุด
– การสแกนพื้นที่/ชิ้นงานขนาดใหญ่ โดยไม่ต้องพึ่งพา Marker point หรืออุปกรณ์ช่วยเพิ่มเติม เช่น กล้อง Photogrammetry
– ช่วยลดเวลา ที่ใช้ในขั้นตอนการตั้งค่าระบบและลดข้อผิดพลาดจากการจัดวาง Marker Point
รองรับการสแกนวัตถุหรือพื้นที่ขนาดใหญ่ เช่น โครงสร้างอาคาร ชิ้นส่วนยานยนต์ขนาดใหญ่ หรือพื้นผิวที่ยากต่อการเข้าถึง
ZEISS INSPECT – ซอฟต์แวร์ครบวงจรสำหรับการตรวจวัดแบบ 3 มิติ
T-SCAN hawk 2 ใช้งานร่วมกับ ZEISS INSPECT ซึ่งเป็นมาตรฐานที่ได้รับการยอมรับทางด้านการวัดแบบ 3 มิติ และเป็นส่วนหนึ่งของ ZEISS Quality Suite
โดยมีให้ทดลองใช้ ZEISS INSPECT Pro ได้ฟรี 30 วัน!
คุณสมบัติเด่น
อุปกรณ์เสริม

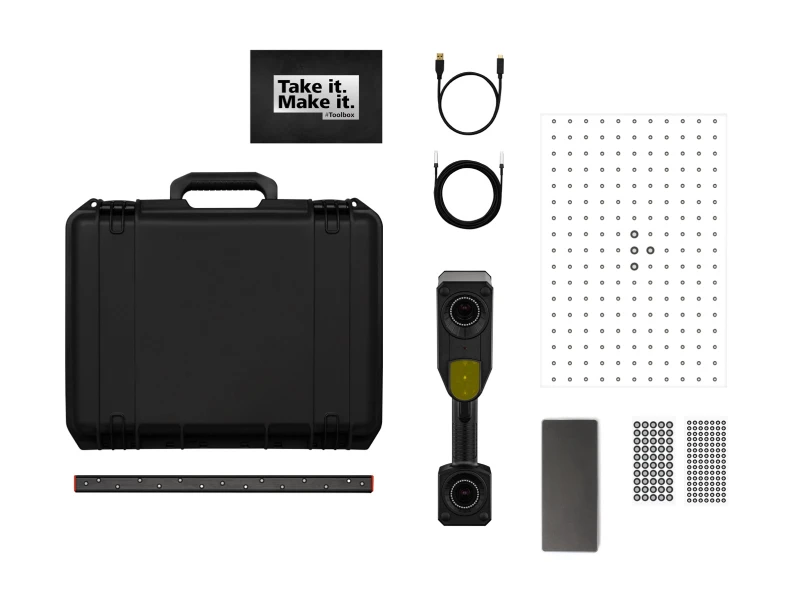

ทุกอย่างพร้อมในกระเป๋าเดียว
ไม่ว่าจะนำไปใช้ในโรงงานหรือภายนอก เครื่องสแกนเลเซอร์ 3 มิติสามารถพกพาไปกับคุณในกระเป๋าเดียว พร้อมอุปกรณ์เสริมครบครัน!
– T-SCAN hawk 2
– Calibration panel
– Hyperscale
– Toolbox
– Reference points
– Power delivery hub
เชื่อมต่อและพร้อมใช้งานตลอดเวลา
ฮับจ่ายพลังงานขนาดกะทัดรัด เชื่อมต่อเซนเซอร์ แหล่งจ่ายไฟ และคอมพิวเตอร์ของคุณได้ในพื้นที่เล็ก ๆ สะดวกและใช้งานง่าย!

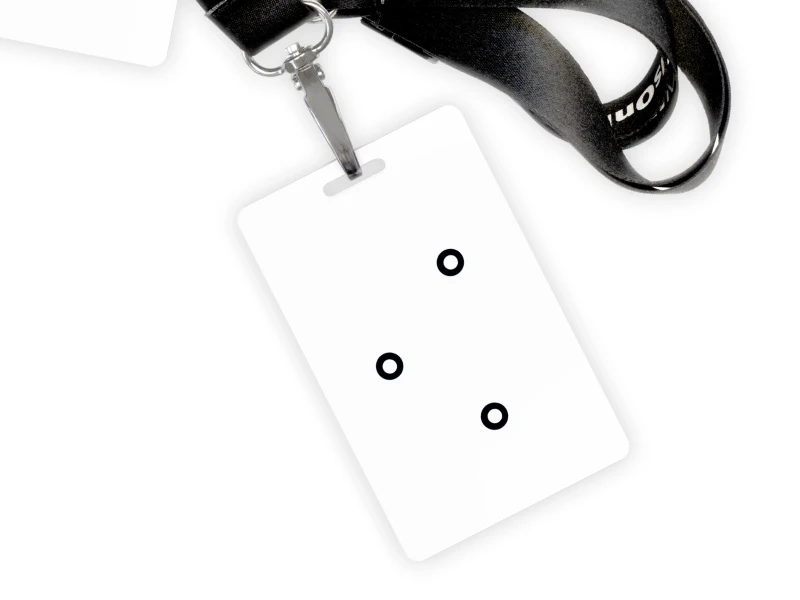

ตัดส่วนที่ไม่จำเป็นออก
การ์ดมีจุดอ้างอิงที่ช่วยกำหนดและตัดพื้นหลังที่ไม่ต้องการออกได้อย่างรวดเร็ว!
พร้อมรองรับการใช้งานหลากหลาย
การบำรังรักษา
- การตรวจสอบ 3 มิติสำหรับรอยบุบ การกัดกร่อน และความเสียหาย
- การสแกน 3 มิติและการผลิตชิ้นส่วนเก่าขึ้นใหม่
- ใช้งานได้ทั้งในร่มและกลางแจ้ง ทนต่อสภาพแวดล้อมที่สมบุกสมบัน
- การติดตามการสึกหรอ
วิศวกรรมย้อนกลับ
- จากรูปทรงสู่ CAD
- การเก็บข้อมูลเครื่องมือและมรดกทางวัฒนธรรม
- รองรับงานตั้งแต่รายละเอียดเล็ก ๆ ไปจนถึงการซ่อมแซมชิ้นส่วนขนาดใหญ่
การควบคุมคุณภาพ
- เปรียบเทียบข้อมูลจริงกับ CAD
- วัดขนาดเพื่อการใช้งานจริง
- ตรวจสอบในสายการผลิต
- ลดจำนวนขั้นตอนการปรับปรุงในกระบวนการ
การออกแบบ
- ดิจิไทซ์รูปร่างซับซ้อนและวัตถุจริง
- ปรับเปลี่ยนการออกแบบ
- การออกแบบภายใน
- การสร้างภาพ 3 มิติ
อุตสาหกรรม
- ยานยนต์ การต่อเรือ รถไฟ และอากาศยาน
- การผลิตพลังงาน อุตสาหกรรมน้ำมันและก๊าซ
- เกษตรกรรม ป่าไม้ และเหมืองแร่
- อุตสาหกรรมหนัก การผลิตแม่พิมพ์และเครื่องจักร
ข้อมูลทางเทคนิค
| High-speed scanning | Included (multiple blue laser crosses) |
| Deep pockets | Included (single blue laser line) |
| Flexible depth of field | Included (on-object distance radar) |
| Detailed scan | Included |
| One-shot sensor calibration | Included (Hyperscale) |
| Large parts | Included (Satellite mode, no coded markers required) |
| Carbon-fibre lengths standards | Certified (DAkks / ILAC) (1) |
| Volumetric accuracy | 0.02 mm + 0.015 mm/m (2) |
| Laser class (IEC 60825-1:2014) | Class 2 (eye-safe) |
| Weight | < 1kg |
| Cable | 10m (ultra-light) |
| Software | ZEISS Quality Suite / ZEISS INSPECT |
| Full remote workflow | Supported |
(1) D-K-21312-01-00 according to DIN EN ISO/IEC 17025:2018
(2) Acceptance Test based on ISO 10360
