5 เครื่องมือใน SolidPlant ที่ทำให้งานออกแบบ Plant ง่ายขึ้น



1. Bi-direction

เป็นอีกฟังก์ชันหนึ่งซึ่งไม่ค่อยมีในซอฟต์แวร์จำพวก Plant Design เป็นการทำงานที่มีการ Update ข้อมูลซึ่งกันและกัน ระหว่างตัว P&ID กับ 3D Model เมื่อข้อมูลของฝั่ง P&ID มีการแก้ไขหรือปรับเปลี่ยน ตัวซอฟต์แวร์ก็จะมีการแจ้งไปยังฝั่ง 3D Model ว่ามีการแก้ไขข้อมูล และในทางเดียวกันเมื่อข้อมูลของฝั่ง 3D Model มีการแก้ไขหรือปรับเปลี่ยน ตัวซอฟต์แวร์ก็จะมีการแจ้งไปยังฝั่ง P&ID ว่ามีการแก้ไขข้อมูลด้วยเช่นกัน ฟังก์ชันนี้จะมีประโยชน์อย่างมาก เพราะเราไม่ต้องเสียเวลาในการตรวจสอบข้อมูลระหว่างตัว P&ID กับตัว 3D Model

Article SolidPlant_16_07_01

2. Steel Structure

ซอฟต์แวร์ SolidPlant  มีเครื่องมือสำหรับเขียนงาน Steel Structure ในรูปแบบต่างๆ พร้อมกับ Structure Member ตามมาตรฐาน ANSI, AS, BSI, CISC,DIN, GB, ISO, JIS และมีโมเดลโครงสร้างเสร็จรูปไว้ให้เราขึ้นโมเดลได้ง่ายและรวดเร็วขึ้น เช่น โมเดล Stair ในการสร้างโมเดล Stair ใน SolidPlant เราเพียงระบุตำแหน่งที่ของ Stair ที่เราจะสร้าง ที่เหลือซอฟต์แวร์จะสร้างโมเดลให้เราเอง เราเพียงแค่ป้อนตัวเลขระยะต่างๆ ระบุทิศทางของ Stair แค่นั้นเองเราก็จะได้โมเดล Stair ระยะเวลาอันสั้น

Article SolidPlant_16_07_02

3. โมเดล Ladder

ในการสร้างโมเดล Ladder ใน SolidPlant ก็จะเหมือนๆ กับโมเดล Stair ซึ่งเราเพียงระบุตำแหน่งที่ของ Ladder ที่เราจะสร้าง ที่เหลือซอฟต์แวร์จะสร้างโมเดลให้เราเอง เราเพียงแค่ป้อนตัวเลขระยะต่างๆ กำหนดชนิดของขั้นบรรไดของ Ladder แค่นั้นเราก็จะได้โมเดล Ladder

Article SolidPlant_16_07_03

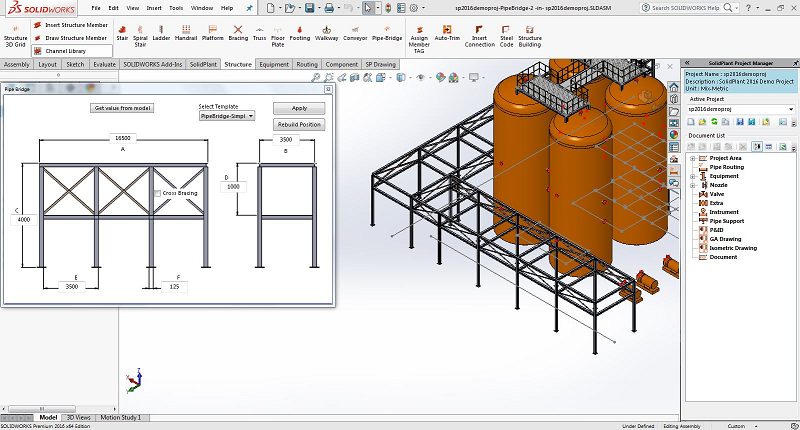

4. โมเดล Pipe-Bridge

ในการสร้างโมเดล Pipe-Bridge ใน SolidPlant เราเพียงระบุตำแหน่งของ Pipe-Bridge ที่เราจะสร้างจากนั้นซอฟต์แวร์ก็จะสร้างโมเดลให้เราเอง เราเพียงแค่ป้อนตัวเลขระยะต่างๆ ของ Pipe-Bridge แค่นี้เราก็จะได้โมเดลแล้วครับ นอกเหนือจากโมเดลโครงสร้างที่แสดงไว้ข้างต้นแล้วซอฟต์แวร์ยังมีโมเดลเสร็จอื่นๆ ให้เราอีกเช่น Spiral Stair, Handrail, Platform, Bracing, Truss, Walkway, Floor Plate และ Structure Building

Article SolidPlant_16_07_04

5. Multi-Route Navigator

เป็นเครื่องมือที่ช่วยนำทางหรือ Guide Line ในการเดินท่อหรือการออกแบบแนวท่อในลักษณะที่เป็นการกำหนดจุดต้นทางกับปลายทางไว้พร้อมกันหลายๆ จุด แล้วสั่งให้ซอฟต์แวร์สร้างเส้น Center Line ของท่อขึ้นมาพร้อมๆ กัน ซึ่งเราจะได้เห็นแนวการเดินท่อเบื้องต้น หลังจากนั้นเรายังสามารถปรับแต่งแนวท่อได้เองตามความต้องการและทำการแปลงเส้น Center Line เป็นท่อ 3 มิติ ซึ่งเครื่องมือนี้จะเป็นเครื่องมือที่ช่วยออกแบบแนวท่อได้รวดเร็วขึ้นเป็นอย่างมากเครื่องมือนี้เหมาะสำหรับนำมาใช้ในการออกแบบงานในลักษณะ Conceptual Design

Article SolidPlant_16_07_05
Auto GA

Drawing โดยส่วนใหญ่การทำแบบภาพ Section Plan, Elevation Plan ต่างๆ ท่านต้องทำการบอกขนาดและให้คำอธิบายหรือ Annotation ด้วยตัวเอง แต่สำหรับ SolidPlant 2016 ได้พัฒนาเครื่องมือที่สั่งทำ GA Drawing (General Arrangement Drawing) ขึ้นมา ในลักษณะที่เป็นอัตโนมัติ พร้อมกับบอกขนาดและแสดงคำอธิบาย หรือ Annotation พวก Tag ต่างๆ ให้โดยอัตโนมัติ ซึ่งจะช่วยลดเวลาในการทำแบบลงไปได้เป็นอย่างมาก

Article SolidPlant_16_07_06

Gen-PCF ISO-Drawing

เพื่อสั่งทำ Isometric Drawing ซอฟต์แวร์ SolidPlant สามารถส่งโมเดลท่อออกไปทำแบบ Isometric Drawing พร้อมกับแสดง Bill of Material โดยอัตโนมัติด้วยซอฟต์แวร์ ISOGEN ซึ่งมาให้พร้อมในตัวแล้วยังสามารถส่งออกไฟล์ในรูปแบบไฟล์ PCF ไปให้ซอฟต์แวร์อื่นๆ เช่น ซอฟต์แวร์จำพวกคำนวณ Pipe Stress ต่างๆ อย่างเช่น AutoPIPE, Ceasar II, ROHR2 และซอฟต์แวร์อื่นๆ ที่สามารถรับไฟล์ PCF ได้

Article SolidPlant_16_07_07

Member List & Report

ซอฟต์แวร์ SolidPlant สามารถสั่งทำ Report ในส่วนของงาน Steel Structure, Equipment, Nozzle, Pipe และอุปกรณ์ต่างๆ ได้โดยตรงจากโมเดล 3 มิติ และออกมาในรูปแบบไฟล์ MS Excel (*.xls และ *.xlsx)

Article SolidPlant_16_07_08

Article SolidPlant_16_07_09

Article SolidPlant_16_07_10



 ข้อมูลเพิ่มเติม     ขอใบเสนอราคา     ดาวน์โหลดโปรแกรม



บทความ : พิสิทธิ สุทธิธรรม
